Сергей Беликов - Гидроакумуляторы и расширительные баки

Гидравлические аккумуляторы давления служат для компенсации гидроударов и поддержания в системе автономного водоснабжения стабильного значения давления хозяйственной воды. Они могут применяться на садовых участках, в индивидуальных домах (реже – в системах с центральным водоснабжением). Главная цель применения гидроаккумуляторов – это стабильность характеристик водопотребления и защита электрической части насосов от повышенных значений пусковых токов, изнашивающих обмотку и потребляющих избыточную электроэнергию при частых пусках насосов.

Также гидроаккумуляторы применяются для защиты бытовой техники и бытовых сетей от гидроударов, особенно при централизированном водоснабжении.

Практически не используются гидроаккумуляторы для создания сколько-нибудь значительных запасов воды ввиду их громоздкости. Известно, что при срабатывании гидравлического аккумулятора в систему выбрасывается воды из бака не более 30 % от объема. Исключение составляют, пожалуй, бытовые системы очистки воды в которых гидроаккумулятор и служит для запаса очищенной воды.

Широкое применение нашли гидроаккумуляторные станции в системах водоснабжения многоэтажных домов при разделении контуров по высоте.

Ниже на рис. 1 приведена принципиальная схема (взята из материалов фирмы Varem) жилого частного дома с установкой гидроаккумуляторов и расширительных баков.

Рис. 1. Основные инженерные системы дома, в которых используются расширительные баки и гидравлические аккумуляторы

Конструктивные особенности применяемых баков позволяют выделить одну общую часть – внутри и расширительных баков, и гидроаккумуляторов находится резиновая мембрана. Однако вследствие технических, технологических, санитарно-гигиенических, экономических требований как конструкция баков, так и материал мембраны отличаются друг от друга.

Рассматривая схематичную конструкцию бака (рис. 2, 3), можно классифицировать все баки по целому ряду признаков.

Первичная классификация баков – по их назначению. В зависимости от применения существуют сосуды для: отопления, холодного водоснабжения, горячего водоснабжения, обратноосмотических систем водоочистки, солнечных систем нагрева воды. Каждый из видов использования накладывает на конструкцию баков свои особенности.

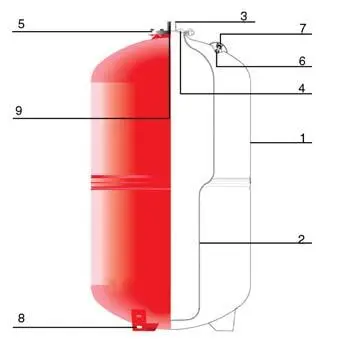

Рис. 2. Расширительный бак для систем отопления. 1. Корпус бака. 2. Сменная мембрана. 3. Штуцер для подсоединения. 4. Фланец. 5. Контрфланец. 6. Ниппель. 7. Крышка ниппеля. 8. Опоры. 9. Рассекатель струи.

Рис. 3. Бак-гидроаккумулятор для систем водоснабжения. 1. Корпус бака. 2. Сменная мембрана. 3. Штуцер для присоединения. 4. Фланец. 5. Контрфланец. 6. Ниппель. 7. Крышка ниппеля. 8. Стойки. 9. Рассекатель струи. 10. Держатель мембраны.

Баки также можно разделить на баки со сменной мембраной и баки с несменяемой мембраной, как правило, лепестковой (рис. 4).

Рис. 4. Бак для систем отопления с несменяемой мембраной

Классификация по конструктивному исполнению включает в себя: горизонтальные и вертикальные баки; с ножками для установки (как правило, баки более 35 литров) и без ножек; с площадками для крепления насосных станций и без них.

И, наконец, баки различаются по форме и внешнему виду. Существуют сферические, цилиндрические, плоские круглые и плоские прямоугольные. Последние применяются для установки внутри котлов (настенных и напольных) и некоторых типов бойлеров.

Принципиальное различие между баками – в характере работы: баки, компенсирующие термические расширения, и баки, поддерживающие стабильное давление в сетях водопотребления.

В системе отопления (ГВС и солнечные системы нагрева жидкости) по мере нагревания теплоносителя (иногда до 100–110°), происходит медленное расширение (а при остывании – медленное сужение). Мембрана вначале растягивается за счет пластических свойств резины, а при охлаждении сжимается (также за счет противодавления в корпусе бака) и медленно возвращает теплоноситель в систему.
