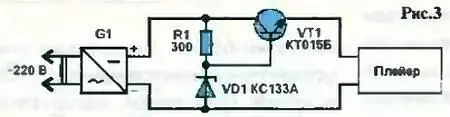

Ну, а когда в вашем распоряжении только адаптер, выходное напряжение которого не стабилизировано, несложно собрать стабилизатор самим (рис. 3).

Здесь всего три доступных детали, из которых резистор R1 — типа МЛТ-0,5. Для 3-вольтового плейера, потребляющего ток до 100 мА, такой стабилизатор способен работать с адаптерами на 6…12 вольт без какой-либо подстройки. Транзистору VT1 понадобится охлаждающий радиатор в виде алюминиевой пластинки толщиной порядка 2 мм; ориентировочный размер площади радиатора около 10 см 2. Во время работы корпус транзистора должен быть теплым, но не горячим. Если плейер рассчитан на питание напряжением 6 В, замените указанный стабилитрон на КС156А. Собираясь использовать нестабилизированный адаптер, определите его выходное напряжение с нагрузкой, эквивалентной вашему плейеру.

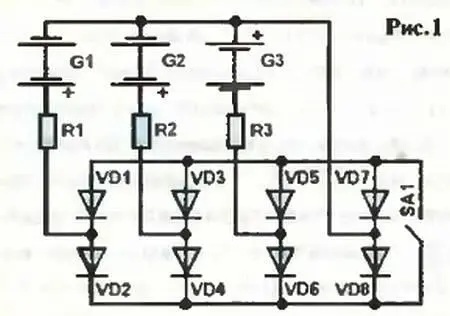

Радиолюбители горазды на разного рода выдумки. Именно они становятся душой и сердцем технического оборудования домашних и школьных дискотек, новогодних вечеров. А какой только электро- и радиоаппаратуры здесь не встретишь: магнитофоны, гирлянды огней, устройства для ритмических световых эффектов, микрофоны, цветомузыкальные экраны. Зачастую все это собирается «с бору по сосенке», а потому управлять таким комплексом приходится, оперируя несколькими выключателями, расположенными в разных местах. Включить сразу все эффекты не получается. Но так ли уж сложно пустить в работу сразу несколько электроприборов, пусть даже рассчитанных на питание каждого из них от своего источника, имеющего отличное от других напряжение и полярность? Устройство, схематически изображенное на рисунке 1, можно воспроизвести на школьных занятиях [1] Для иллюстраций картины токораспределения в отдельные цепи полезно включить амперметры (миллиамперметры). .

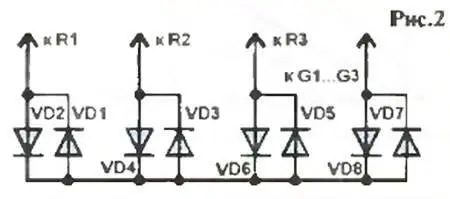

Для упрощения принята что имеется три электрических потребителя R1…R3 со своими источниками G1…G3. Управляющее ими устройство содержит диоды VD1…VD8 и общий одноцелевой выключатель SA1. К средним точкам диодных пар VD1, VD2…VD5 и VD6 одним выводом присоединены потребители, а к VD7 и VD8 — все источники без различия полярности включения, величин напряжения и токовых нагрузок. Пока выключатель SA1 разомкнут, все цепи с источниками, имея одну общую точку (верхняя «перекладина» на рисунке), оказываются разобщенными посредством указанных диодов, и токи через нагрузки не текут. При этом диод VD7 заперт обратным напряжением холостого хода источника G3, a VD8 — наибольшим из напряжений источников G1, G2. Что происходит со схемой, когда выключатель SA1 замыкается, иллюстрирует рисунок 2.

В каждой упомянутой паре диодов анод одного оказывается соединенным с катодом другого.

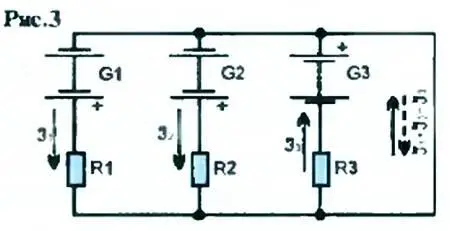

При таком соединении пары диодов утрачивают свойство односторонней проводимости. В этом случае цепи нагрузок вместе со своими источниками оказываются независимо замкнутыми перемычкой между узлами А, Б , и в них циркулируют токи, величины которых определяются уровнем напряжения своего источника и сопротивления нагрузки. Величина и направление тока в перемычке зависят от параметров цепей с источниками и могут быть определены по 1-му закону Кирхгофа [2] Сумма токов в узле равна нулю. При этом токи, притекающие к узлу, берутся со знаком «плюс», оттекающие от узла — со знаком «минус». (рис. 3).

В рассматриваемой системе в качестве источников можно применять не только батареи гальванических либо аккумуляторных элементов, но и выходы выпрямителей трансформаторных блоков питания.

Внимательный читатель, конечно, заметил: коль скоро устройству управления безразличны величины и полярность напряжений источников, то с тем же успехом в систему могут «вклиниваться» источники переменного тока в виде вторичных обмоток трансформаторов или электромашинных генераторов. Последние могут входить, например, в группу ветроэлектрических агрегатов, работающих на нагрузки раздельные, но коммутируемые одновременно.
