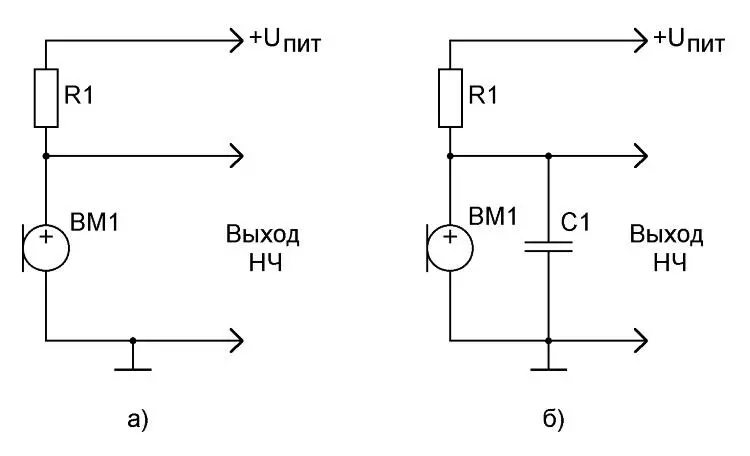

Рис. 1.4. Принципиальные схемы подключения электретного микрофона с двумя выводами к входному каскаду микрофонного усилителя

В процессе разработки, создания и проведения экспериментов с электростатическими микрофонами, входящими в состав низкочастотного тракта микромощных радиопередающих устройств, особое внимание следует уделить цепям питания таких микрофонов. Питание транзисторных микропередатчиков чаще всего осуществляется постоянным напряжением, в качестве источника которого используются обычные батарейки напряжением от 1,5 В до 12 В. Поэтому в рассматриваемых схемах отсутствуют цепи стабилизации. В то же время напряжение питания непосредственно самого микрофона может быть значительно ниже. Например, у электретных микрофонов отечественного производства типа МКЭ-332 и МКЭ-333 напряжение питания может составлять от 1,5 В до 9В, у импортного микрофона типа МСЕ100 – от 1,5 В до 10 В, а у микрофона типа SZN-15E эта характеристика находится в пределах от 3 В до 10 В. Поэтому напряжение питания на электростатический (конденсаторный) микрофон подается от цепи питания всего устройства через понижающий резистор R1. Величина сопротивления этого резистора зависит как от значения номинального напряжения питания самого конденсаторного (электретного) микрофона, так и от величины напряжения источника питания всей конструкции.

Номинальное напряжение питания большинства миниатюрных конденсаторных (электретных) микрофонов находится в пределах от 1,5 В до 3 В при потребляемом токе от 0,1 мА до 0,6 мА. Поэтому сопротивление резистора R1 может составлять от десятков ом до десятков килоом. Особо необходимо отметить, что при повторении рассматриваемых далее конструкций и проведении экспериментов с ними не следует слепо руководствоваться номиналом этого резистора, указанным на принципиальной схеме. Величину сопротивления резистора R1 в каждом конкретном случае следует выбирать с учетом параметров имеющегося в распоряжении радиолюбителя микрофона.

В подавляющем большинстве моделей или типов электретных микрофонов питание подается на положительный контакт или вывод, обозначенный знаком +. При этом вывод шины корпуса соединяется с отрицательным контактом источника питания. Однако следует помнить о том, что существуют электретные микрофоны как отечественного, так и импортного производства, в которых питание подается на отрицательный контакт или вывод, а вывод шины корпуса соединяется с положительным контактом источника питания. Поэтому перед практическим использованием выбранного микрофона рекомендуется внимательно изучить особенности его питания по прилагаемому паспорту или по справочным материалам.

К сожалению, ограниченный объем предлагаемого издания не позволяет рассмотреть все конструктивные особенности, характеристики и схемы включения микрофонов, используемых при разработке миниатюрных радиопередающих устройств. Необходимую дополнительную информацию заинтересованные читатели могут найти в специализированной литературе и в сети Интернет.

В простейших малогабаритных радиопередающих устройствах, выполненных на транзисторах, формируемые на выходе микрофона низкочастотные колебания звуковой частоты обычно подаются непосредственно на модулятор. Однако в более сложных конструкциях в состав низкочастотного тракта включается дополнительный усилительный каскад. На его вход подается НЧ-сигнал, сформированный микрофоном, поэтому такие усилительные каскады часто называют микрофонными усилителями. К сожалению, подробное описание теоретических основ функционирования микрофонных усилителей, выходит за рамки предлагаемого издания в связи с его ограниченным объемом. Поэтому далее принципы работы таких устройств будут рассмотрены весьма упрощенно, не претендуя на академическую точность.

Главной задачей, решаемой микрофонными усилителями, применяемыми в миниатюрных радиопередатчиках, является обеспечение усиления низкочастотного сигнала, формируемого на выходе микрофона, до уровня, необходимого для корректной работы модулятора. Микрофонные усилители представляют собой одну из разновидностей усилителей сигналов низкой частоты, под которыми подразумеваются устройства, предназначенные для усиления электрических колебаний низкочастотного диапазона, то есть таких сигналов, частота которых находится в пределах от 16 Гц до 20 кГц.
