Необходимо отметить, что существуют катушечные динамические микрофоны, в которых можно выбрать и так называемое среднее значение выходного сопротивления (от 400 Ом до 5000 Ом). Чувствительность таких микрофонов обычно составляет от 3 мВ/Па до 5 мВ/Па при максимальном выходном напряжении до 50 мВ. Совместно со среднеомными динамическими микрофонами следует использовать микрофонный усилитель с чувствительностью не хуже 3 мВ и входным сопротивлением от 4 кОм до 25 кОм.

Ленточные электродинамические микрофоны, чувствительность которых составляет 0,1 мВ/Па, имеют выходное сопротивление около 200 Ом и обеспечивают формирование выходного напряжения величиной от нескольких милливольт до 10 мВ. Подключаемый к выходу таких микрофонов каскад должен иметь чувствительность не хуже 0,3 мВ и входное сопротивление не менее 1 кОм.

Широко применяемые в транзисторных микропередатчиках электретные конденсаторные микрофоны, имеющие чувствительность от 1 мВ/Па до 10 мВ/Па при выходном сопротивление от 600 Ом до 3 кОм, обеспечивают формирование выходного напряжения величиной до 100 мВ. Поэтому следующий каскад должен иметь чувствительность от 0,5 мВ до 5 мВ при входном сопротивлении от 4,7 кОм до 15 кОм.

Особого внимания заслуживают схемотехнические решения, используемые при разработке цепей подключения электродинамического или электростатического микрофона к входному каскаду микрофонного усилителя.

Схемы подключения динамического микрофона не отличаются особой сложностью и в самом простом варианте выглядят так, как показано на рис. 1.1. Параллельно выводам динамического микрофона ВМ1 может быть подключен конденсатор С1 емкостью около 100 пФ, обеспечивающий подавление высокочастотных сигналов (рис. 1.1б).

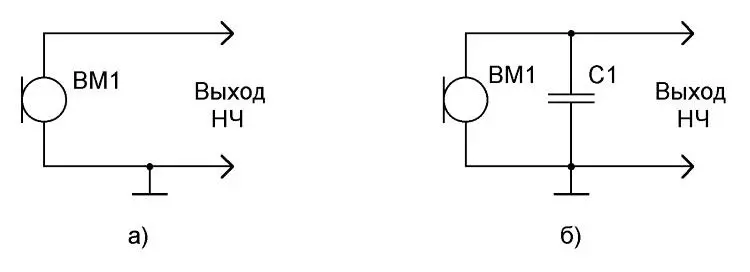

Рис. 1.1. Принципиальные схемы подключения электродинамического микрофона к входному каскаду микрофонного усилителя

Для согласования выходного сопротивления динамического микрофона с входным сопротивлением микрофонного усилителя в состав схемы иногда включается специальный согласующий резистор R1 так, как показано на рис. 1.2.

Рис. 1.2. Принципиальные схемы подключения электродинамического микрофона и согласующего резистора к входному каскаду микрофонного усилителя

Резистор R1 может включаться последовательно (рис. 1.2а) или параллельно (рис. 1.2б) микрофону ВМ1. Величина сопротивления этого резистора и вариант его включения выбираются в зависимости от параметров примененного динамического микрофона и входных характеристик микрофонного усилителя, и может составлять от десятков ом до десятков килоом. Необходимо отметить, что при параллельном включении резистор R1 препятствует возможному самовозбуждению микрофонного усилителя при отключении микрофона от входного каскада.

Одной из особенностей электростатических (конденсаторных) микрофонов является сравнительно большое выходное сопротивление, поэтому в их состав включается специальный согласующий каскад, который также обеспечивает и усиление сигнала. Питание этого каскада осуществляется от внешнего источника постоянного напряжения, поэтому схемы включения таких микрофонов имеют определенные особенности. В транзисторных микропередатчиках для подключения электростатического (конденсаторного) микрофона к входному каскаду микрофонного усилителя чаще всего используются схемотехнические решения, изображенные на рис. 1.3.

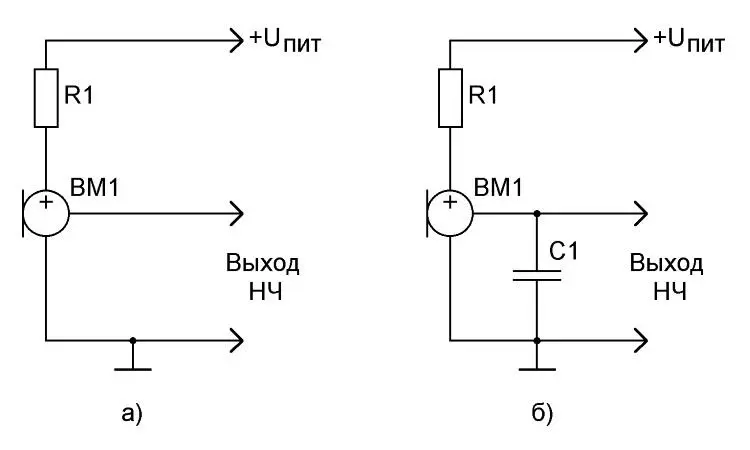

Рис. 1.3. Принципиальные схемы подключения электростатического (конденсаторного) микрофона к входному каскаду микрофонного усилителя

При использовании электретных микрофонов отечественного производства с тремя гибкими выводами (проводами) синий провод подключается к положительной шине цепи питания, красный провод – к шине корпуса («минус» цепи питания), а белый провод должен быть подключен к входу микрофонного усилителя.

Конструктивной особенностью многих типов электретных микрофонов является наличие не трех, а всего лишь двух выводов или контактных площадок. При использовании таких микрофонов схемы его подключения будут выглядеть так, как изображено на рис. 1.4.
