В заключение остается правильно установить положение образцового измерительного импульса по отношению к стартовому импульсу. Для этого достаточно подбором кварцевого резонатора Q1 выбрать подходящую рабочую частоту.

Перед практическим использованием данного металлоискателя следует переключателем P1 установить минимальную задержку импульса, а резистором R45 – максимальную чувствительность. Если в процессе работы в зоне действия поисковой катушки L1 окажется металлический предмет, то в головных телефонах появится акустический сигнал.

Необходимо отметить, что переход в режим работы с большей задержкой импульса обеспечит исключение влияния не только магнитных свойств грунта, но и избавит от реакции прибора на всевозможные посторонние предметы (ржавые гвозди, фольга от сигаретных пачек и т. п.) и последующих напрасных поисков.

Как и металлоискатели других типов, металлодетекторы типа PI (Puis Induction), постоянно совершенствуются. В результате применения новых схемотехнических решений удается добиться еще более высокой чувствительности этих приборов. Так, например, можно улучшить чувствительность детектора металлических предметов, описанного в предыдущем разделе.

По мнению автора, конструкция предлагаемого прибора, как и рассмотренного в предыдущем разделе металлоискателя, достаточно сложна для повторения начинающими радиолюбителями. К тому же определенные сложности могут возникнуть при регулировке этого устройства. Необходимо особо обратить внимание на то, что ошибки при монтаже и некорректная настройка прибора могут привести к выходу из строя дорогостоящих элементов.

В рассматриваемом в этом разделе устройстве используется микропроцессор с соответствующим программным обеспечением. К сожалению, к моменту издания этой книги опубликовать на 100 % работоспособную версию прошивки не представилось возможным. Поэтому заинтересованные и подготовленные читатели имеют возможность проверить свои силы в создании прошивки для микроконтроллера.

Принципиальную схему предлагаемого усовершенствованного импульсного металлоискателя можно условно разделить на две части, а именно: на блок передатчика и блок приемника. К сожалению, ограниченный объем данной книги не позволяет подробно остановиться на всех особенностях схемотехнических решений, использованных при создании этого прибора. Поэтому далее будут рассмотрены основы функционирования лишь наиболее важных узлов и каскадов.

Как уже упоминалось, данный металлодетектор является усовершенствованным вариантом прибора, рассмотренного в предыдущем разделе этой главы. Определенные изменения коснулись модуля формирования импульсов и синхронизации, передатчика и преобразователя напряжения. Схема блока приемника претерпела более значительные изменения (рис. 3.18).

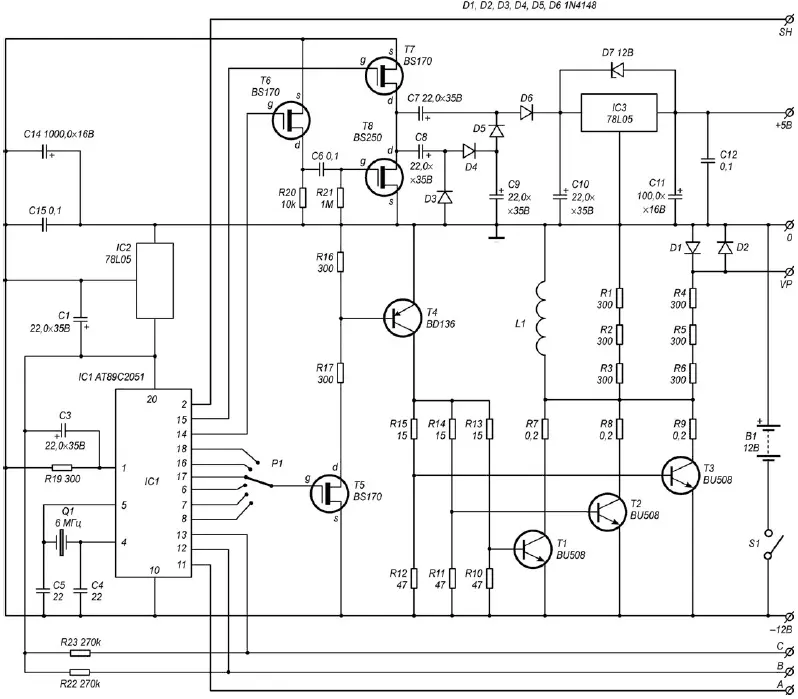

Рис. 3.18. Принципиальная схема блока передатчика усовершенствованного импульсного металлоискателя

В состав блока передатчика входят модуль формирования импульсов и синхронизации, сам передатчик, а также преобразователь напряжения.

Главной составной частью всей конструкции является модуль формирования импульсов и синхронизации, выполненный на микропроцессоре IC1 типа АТ89С2051 фирмы ATMEL и обеспечивающий формирование импульсов для передатчика, а также сигналов, управляющих работой всех остальных блоков. Рабочая частота микроконтроллера IC1 стабилизирована кварцевым резонатором (6 МГц). При указанном значении рабочей частоты микропроцессор формирует периодическую последовательность управляющих импульсов для различных каскадов металлодетектора.

Первоначально на выводе IC1/14 микропроцессора формируется управляющий импульс для транзистора Т6, после окончания которого на выводе IC1/15 формируется аналогичный импульс для транзистора Т7. Затем этот процесс повторяется еще раз. В результате происходит запуск преобразователя напряжения.

Далее, последовательно на выводах IC1/8, IC1/7, IC1/6, IC1/17, IC1/16 и IC1/18 формируются импульсы запуска передатчика. При этом указанные импульсы имеют одинаковую длительность, но каждый последующий импульс задержан относительно предыдущего на несколько тактов. Начало первого импульса, сформированного на выводе IC1/8, совпадает с серединой второго импульса на выводе IC1/15. С помощью переключателя Р1 можно выбрать время задержки импульса запуска передатчика по отношению к стартовому импульсу.
