По окончании подачи напряжения питания на выходах каждого усилителя (микросхемы IC6 и IC7) в течение нескольких секунд сохраняется уровень принятого сигнала, зафиксированный во время воздействия стробирующих импульсов.

Таким образом на один из входов соответствующего усилителя (выводы IC6/3 и IC7/3) подается принятый импульсный сигнал, а на второй вход этого же усилителя (выводы IC6/8 и IC7/8) через конденсаторы С34 и С35 поступает соответствующий стробирующий импульс от модуля формирования импульсов и синхронизации (выводы IC1/3 и IC1/9).

Сигналы, сформированные на выходах микросхем IC6 и IC7 (выводы IC6/5 и IC7/5), далее подаются на соответствующие входы дифференциального усилителя, выполненного на микросхеме IC8. При этом сигнал с выхода усилителя IC6 проходит через переменный резистор R45, с помощью которого регулируется чувствительность прибора. При наличии в зоне действия металлодетектора металлического предмета уровни сигналов на соответствующих входах дифференциального усилителя (выводы IC8/2 и IC8/3) будут одинаковыми. В результате выходной сигнал этого усилителя (вывод IC8/6) будет низким.

Падение напряжения на выходе усилителя IC8 приводит к открытию транзистора Т9 и подключению к общему проводу головных телефонов BF1. При поступлении с соответствующего выхода микроконтроллера (вывод IC1/11) на транзистор Т10 управляющего сигнала в телефонах будет прослушиваться сигнал звуковой частоты. Резистор R44 ограничивает ток, протекающий через головные телефоны BF1. Его подбором можно регулировать громкость акустического сигнала.

Питание данного металлодетектора осуществляется от источника В1 напряжением 12 В.

Все детали рассматриваемого прибора (за исключением поисковой катушки L1, резистора R45, переключателя Р1, а также выключателя S1) расположены на печатной плате размерами 105х65 мм (рис. 3.16), изготовленной из двустороннего фольгированного гетинакса или текстолита.

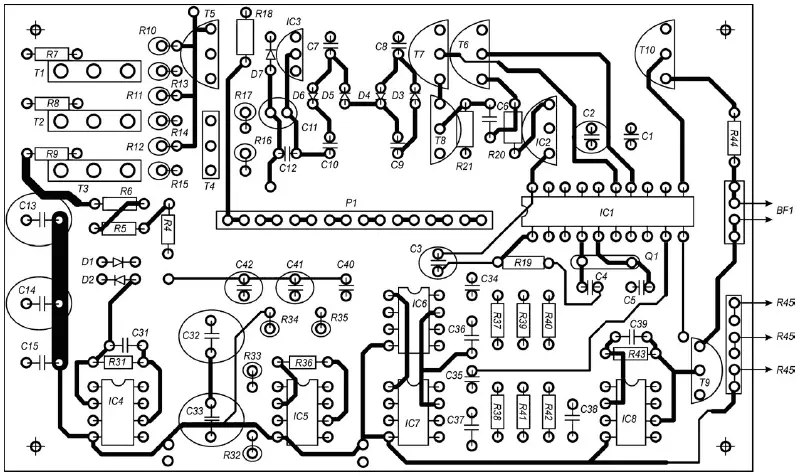

Рис. 3.16. Печатная плата простого импульсного металлоискателя

К деталям, применяемым в данном устройстве, не предъявляются какие-либо особые требования. Рекомендуется использовать любые малогабаритные конденсаторы и резисторы, которые без проблем можно разместить на печатной плате (рис. 3.17).

Рис. 3.17. Расположение элементов простого импульсного металлоискателя

Микросхему типа LF357 (IC4) можно заменить на LM318 или NE5534, однако в результате такой замены могут возникнуть проблемы с налаживанием. В качестве усилителя IC5 помимо указанной на схеме микросхемы типа LF356 можно использовать микросхему CA3140. Микросхемы типа LF398 (IC6, IC7) без проблем заменяются на MAC198. Вместо усилителя CA3140 (IC8) можно применить микросхему TL071.

В качестве транзисторов Т1-Т3, помимо указанных на принципиальной схеме, можно использовать транзисторы типа BU2508, BU2515 или ST2408.

Рабочая частота кварцевого резонатора должна составлять 3,5 МГц. Однако можно использовать любой другой кварцевый элемент с частотой резонанса от 2 до 6 МГц.

Для монтажа микропроцессора IC1 следует использовать специальную панельку. При этом микроконтроллер устанавливается на плату только после окончания всех монтажных работ. Данное условие необходимо соблюдать и при проведении регулировочных работ, связанных с выполнением пайки при подборе величин отдельных элементов.

Особое внимание следует уделить изготовлению катушки L1, индуктивность которой должна составлять 500 мкГ. Катушка L1 выполнена в виде кольца диаметром 250 мм и содержит 30 витков провода диаметром не более 0,5 мм. При использовании провода большего диаметра ток в катушке возрастет, однако еще быстрее будут расти значения паразитных вихревых токов, что приведет к ухудшению чувствительности прибора.

Для изготовления катушки не рекомендуется использовать лакированный провод, поскольку разность потенциалов между соседними витками при излучении импульса достигает 20 В. Если в процессе намотки витков катушки рядом окажутся проводники, например первого и пятого витков, пробой изоляции практически обеспечен. Это может привести к выходу из строя транзисторов передатчика и других элементов. Поэтому провод, используемый при изготовлении катушки L1, должен быть хотя бы в полихлорвиниловой изоляции. Готовую катушку также рекомендуется хорошо изолировать. Для этого можно воспользоваться эпоксидной смолой или различными пенными наполнителями.
