Если стены гаража возведены из кирпича, то гнезда для балок обычно устраивают глубиной 25 см, а концы балок, помещенные в эти гнезда, должны быть не менее 15 см.

Стропила — основу любой крыши — обычно делают из дерева хвойных пород. Предварительно материал нужно просушить и обработать антисептиком, а при желании — и специальными противопожарными и гидроизоляционными составами.

Система стропил односкатной крыши называется наклонной системой . В отличие от двускатной крыши, в этом случае необходимо рассчитывать перепад высоты противоположных стен. Этот расчет можно выполнить по формуле:

[величина перепада стен] = [ширина гаража] × [тангенс угла наклона крыши].

Если, например, ширина гаража составляет 5 м и необходимо обеспечить уклон ската 25° (это зависит от местности и кровельного материала), то величина перепада стен будет равна 5 × tg 25° = 2,33 м. Таким образом, одна стена гаража должна быть выше другой на 2,33 м.

Непосредственно перед укладкой концы балок необходимо обтесать, обработать антисептиком, просушить, просмолить и обернуть двумя слоями толя. Торцы балок обрабатывают аналогичным образом, но не смолят и не защищают толем.

После укладки концов балок в гнезда боковую и верхнюю стороны балки нужно замазать раствором со щебенкой. Необходимо также предусмотреть зазор не менее 5 см между стеной и крайними балками. Его следует заделать рейкой, а между рейкой и балкой поместить полоску толя или рубероида.

На балки укладывают накат. Перед укладкой к балкам следует прикрепить гвоздями так называемые черепные бруски сечением 4 × 4 см. Доски наката должны плотно прилегать одна к другой. Обязательно также контролировать их расположение — они должны находиться на одном уровне с нижней стороной балки. Если потолок не предполагают штукатурить, то доски наката строгают.

Для экономии досок конструкция наката иногда предусматривает устройство засыпки. В этом случае накат предварительно нужно обработать смазкой, состоящей из смеси песка и глины. После высыхания в промежутки между досками помещают стружку, опилки, сухие листья и т. п., посыпая сверху слоем песка или шлака толщиной не менее 5 см. Поверх балок также желательно устроить разреженный дощатый настил для предотвращения смещения засыпки.

Утепление чердачного перекрытия проще всего выполнить из огнестойких плиточных материалов.

Итак, и двускатная, и односкатная крыши состоят из деревянных наклонных поддерживающих балок (стропил), на которые кладут обрешетку (настил, доски шириной 4–5 см), и наружного покрытия, или кровли.

В односкатных крышах наклонные стропила фиксируются с помощью двух внешних опор, расстояние между которыми может достигать 4,5 м. Если же требуется большее расстояние, то под стропила нужно установить подкосы (рис. 8.2).

Нижние концы висячих стропил опираются на стены, в то время как верхние сходятся между собой в коньке. Их соединяют здесь вполдерева или прорезным шипом. Висячие стропила могут быть простой и сложной конструкции. Простая конструкция — это пара стропил, которые упираются в горизонтальный брус, или затяжку (рис. 8.3).

При изготовлении стропил нужно использовать древесину без сучков, не ниже первого сорта. Толщина доски выбирается в зависимости от расстояния между стропилами, длины стропильной ноги, веса кровли и т. д.

Предназначенные для стропильных ног бревна должны быть немного длиннее шаблона, чтобы можно было исправить неудачное соединение. Для соединения сначала делают вырубки на нижних концах стропил, затем соединяют их с затяжкой или мауэрлатом (балками, уложенными по всему периметру наружных стен). После этого врубают верхнюю часть, удаляют излишек древесины и снова разбирают конструкцию. Толщина направляющих балок-мауэрлатов составляет обычно 100 × 100 либо 120 × 120 мм.

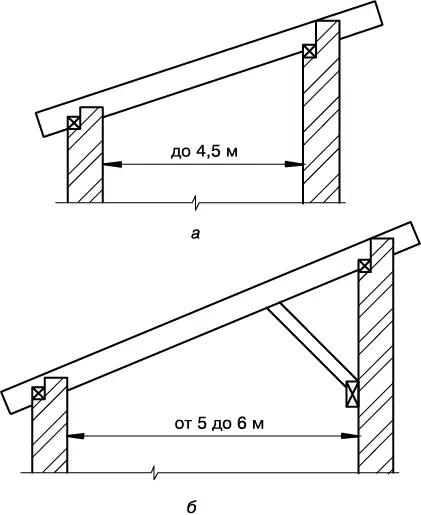

Рис. 8.2.Устройство стропил: а — наклонные стропила; б — наклонные стропила с подкосами

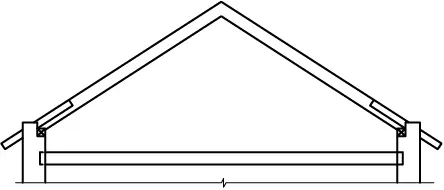

Рис. 8.3.Простые висячие стропила с затяжкой

Стропила на мауэрлате крепят шиповым соединением. С этой целью первоначально устанавливают две крайние пары стропильных ног, после чего по коньку крайних пар натягивают шнур (или прибивают доску). После установки промежуточных стропил их выравнивают, а затем тщательно прикрепляют к стене.
