Начну, пожалуй, с самого основного компонента компьютера, это МАТЕРИНСКАЯ ПЛАТА.

Это та часть компьютера, а точнее, системного блока, что отвечает за управление всеми остальными деталями или компонентами, не зря, она именно так и названа — материнская плата. То есть, она как бы объединяет работу всех остальных частей компьютера, для того, чтобы вместе и получился, тот самый компьютер.

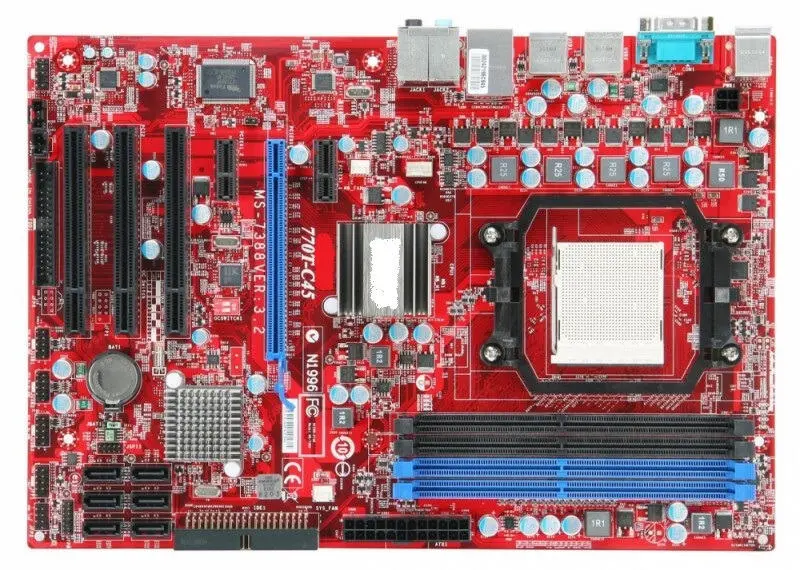

Данное изображение повернуто вправо, то есть это горизонтальное расположение материнской платы, если вы представите и мысленно или не мысленно развернете влево, то получите как раз расположение материнской платы в системном блоке. Но я буду говорить про то положение, которое приняла плата сейчас.

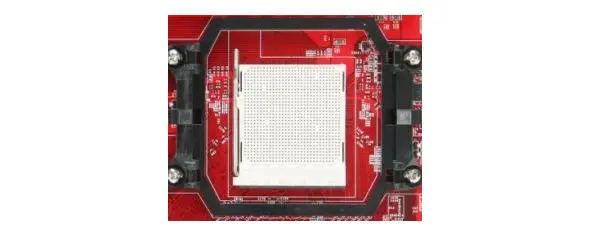

В правой части, вы можете видеть на рисунке белый прямоугольник, который находится в такой, как бы рамке черного цвета. Данный прямоугольник, называется СОКЕТи имеет очень большое количество маленьких дырочек. Сокет всегда имеет количество этих дырочек по тому количеству, которое имеет процессор. То есть в сокет, устанавливается ПРОЦЕССОР, который имеет не дырочки, а маленькие ножки, ровно столько же, сколько и дырочек на сокете, которыми, собственно, и вставляется в сокет. Для процессоров фирмы Intel, как правило, количество дырочек в сокете, обозначается в названии. Например, на моем компьютере, в материнской плате используется сокет 775 или Socket-775, соответственно, в неё можно установить ТОЛЬКО процессор для сокета 775, который имеет ровно 775 ножек. Процессоры AMD обозначаются другими наименованиями и у них нет в названиях количества ножек. Пример наименования сокета от компании AMD — AM2, который имеет 940 ножек, соответственно и на материнской плате с таким сокетом, находится ровно 940 дырочек для каждой ножки или контакта. То есть, процессор, всегда идет для сокета, а не для конкретных материнских плат, а вот уже конкретный сокет, может стоять хоть на какой материнской плате, всё зависит от того, какой именно сокет будет установлен производителем на материнскую плату.

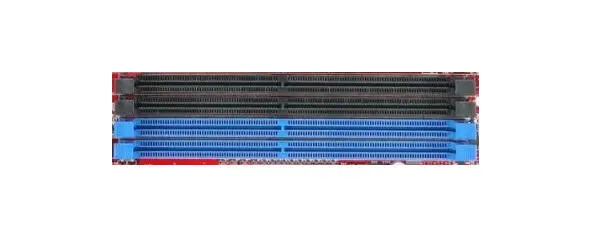

Дальше, внизу от процессора, вы можете видеть четыре гнезда синего и черного цветов, по два на каждый. Это разъемы для оперативной памяти, которые тоже имеют свою специфику. Обозначениями для разъемов оперативной памяти или как сокращенно называют ОЗУ, принято считать — DDR, с последующей цифрой после маркировки, то есть к примеру, сейчас последняя новинка в мире оперативной памяти, это DDR4, самая быстрая память из всех существующих. Подбирать модули оперативной памяти, нужно именно для конкретной DDR, то есть если у вас на материнской плате установлен разъем для DDR3, то DDR4 просто не будут работать, а скорее всего, даже не подойдут, нужно именно DDR3 для DDR3 и DDR4 для DDR4. Бывают ситуации, когда приходится вставлять одинаковые модули памяти, но с разной частотой или скоростью работы, если говорить простыми словами. В таких случаях, конечно большая вероятность, что память будет работать нормально, но более быстрые модули могут работать медленнее, именно из-за того, что установлены с менее скоростными. Также необходимо смотреть на максимальный объем, который может быть установлен на материнскую плату, к примеру, если максимальный объем равен 32 Гб, а гнезда всего 4, то вы никак не сможете поставить к себе один модуль на 16 Гб, он просто-напросто, работать не будет.

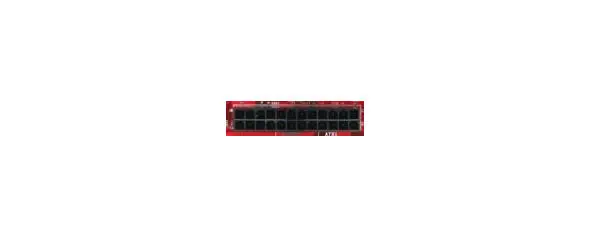

Чуть ниже, прямо посередине материнской платы, вы можете наблюдать черное отверстие.

Это разъем для питания всей материнской платы, провод от которого идет от блока питания. Собственно, блок питания и передает от сети напряжение для работы всех компонентов компьютера, кроме оперативной памяти и процессора, они заряжаются напряжением именно от данного разъема. Данный разъем имеет одинаковую форму на всех материнских платах.

Левее на материнской плате располагаются разъемы для подключения жесткого диска, а в данном случае нескольких жестких дисков.
