Авиация и Время 1995 № 2 (10)

командования,сирийские зенитчики уничтожили 197 самолетов противника (110 «Фантомов», 25 «Миражей», 60 «Скайхоков» и 2 беспилотных разведчика «Райан»). Свои потери составили 13 дивизионов (1 «Волга», 2 «Двина», 5 «Печора», 5 «Куб»), из них один безвозвратно, шесть выведено из строя на срок от 2 до 5 месяцев, а шесть к 31 октября 1973 г. были введены в строй.

Радиотехнические войска, работая в условиях постановки противником мощных радиопомех, обнаружили и оповестили о 9300 самолето-вылетах израильтян, обеспечили более 6500 самолето-вылетов своей авиации (включая небоевые) и проведение 282 воздушных боев.

За 19 дней войны сирийские самолеты произвели 4658 боевых вылетов на прикрытие войск, объектов страны, завоевание господства в воздухе; 1044 - на поддержку сухопутных войск и 12 - на разведку. Вертолеты совершили около 120 вылетов. Q

Продолжение следует

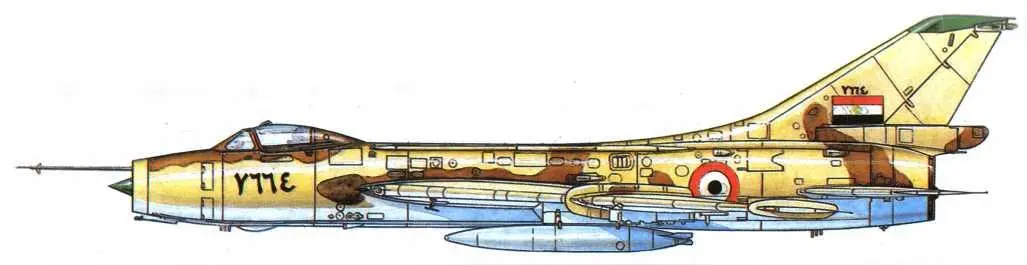

Истребитель-бомбардировщик Су-7БКЛ

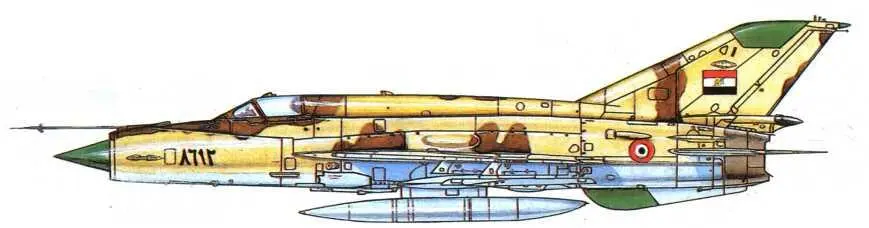

Истребитель МиГ-21 МФ

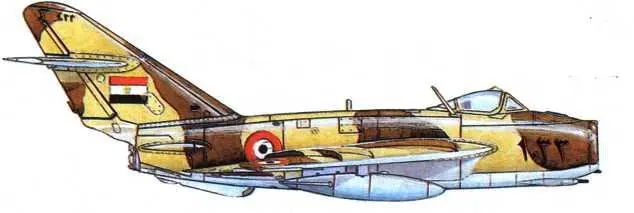

Истребитель МиГ-17Ф

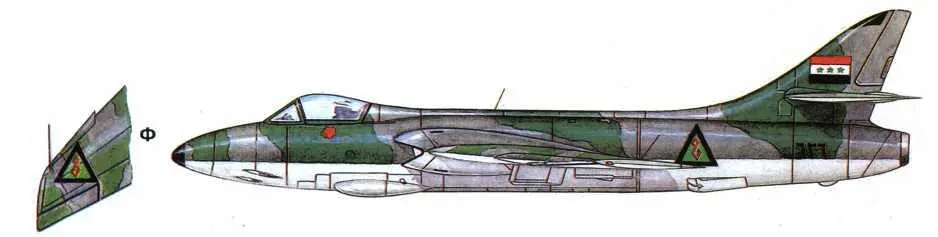

Истребитель-бомбардировщик Hunter F.Mk.6 ВВС Ирака

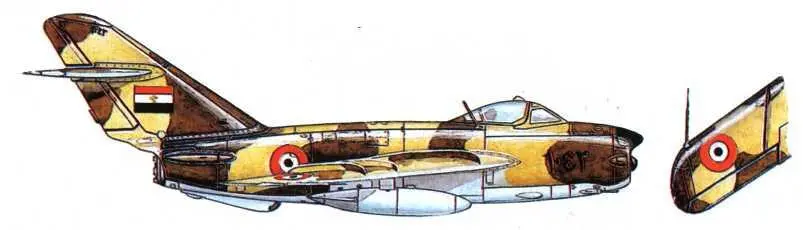

Истребитель МиГ-17ПФ

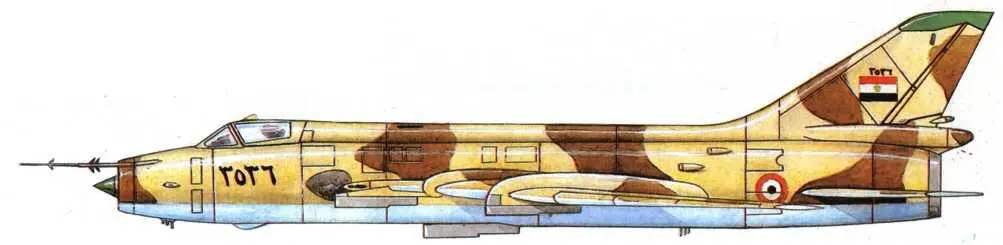

Истребитель-бомбардировщик Су-20

Ту-160 выполнен по нормальной аэродинамической схеме с крылом изменяемой стреловидности. Компоновка центральной части планера -интегральная. Планер изготовлен в основном из алюминиевых сплавов (В-95, термообработанных для повышения ресурса, а также АК-4). Доля титановых сплавов в массе планера - 20%, широко использованы также композиционные материалы, применены клееные трехслойные конструкции.

Экипаж из четырех человек располагается в носовой части фюзеляжа в общей гермокабине. Впереди-слева - командир корабля, справа - второй пилот. За ними размещены кресла штурмана (навигация и наступательное вооружение) и штурмана-оператора (системы БКО, связь и энергетика). Все члены экипажа имеют катапультные кресла К-36ДМ, выстреливаемые вверх после сброса люков. Кабина снабжена небольшой кухней и туалетом. Вход на борт осуществляется по наземной лестнице через нишу передней ноги шасси (на самолетах седьмой серии имеется встроенный трап).

Фюзеляж. В носовой части фюзеляжа полумонококовой конструкции расположены: бортовая РЛС, отсек оборудования с блоками БРЭО и гермокабина экипажа, включающая технические отсеки, а также ниша передней ноги шасси. За кабиной последовательно размещены два унифицированных отсека вооружения длиной 11,28 м и шириной 1,92 м. В них располагается по одному многозарядному револьверному катапультному устройству МКУ-6-5У, которое может нести 6 ракет Х-55. Масса МКУ -1550 кг, привод - гидравлический (на В-1 В - от шагового электродвигателя). Кроме этого, в отсеках вооружения могут устанавливаться замки для подвески всей номенклатуры авиационных средств поражения, системы подъема оружия, а также монтируется электрокоммутационная аппаратура. На торцевых и боковых стенках отсека размещены агрегаты гидросистемы. Между отсеками расположена балка центроплана. В наплывной и хвостовой частях самолета размещены топливные кессон- баки. В носовой негерметизированной части наплыва находятся агрегаты системы жизнеобеспечения.

Крыло - стреловидное с корневым наплывом и поворотными консолями - имеет большое удлинение. Узлы поворота консолей расположены на 25% размаха крыла при минимальной стреловидности. Конструктивно крыло разделяется на следующие агрегаты:

- цельносварную титановую балку центроплана длиной 12,4 м и шириной 2,1 м с поперечным набором нервюр из алюминиевого сплава. Балка центроплана встроена в центральную часть планера и обеспечивает восприятие нагрузок, приходящих от консолей крыла;
