Авиация и Время 1997 № 01 (21)

Основным вооружением Ил-28 являлись бомбы общей массой до 3000 кг. Они размещались в бомбоотсеке, расположенном под центропланом и оборудованном четырьмя кассетными и одним балочным держателями. На кассетные держатели могли подвешиваться бомбы калибра от 50 до 500 кг, а на балочный -весом от 1000 до 3000 кг. В номенклатуру бомбового груза входили фугасные, зажигательные, осколочные, бетонобойные и др. боеприпасы, а позже и ядерные "специзделия".

Управление сбросом бомб осуществлял штурман с помощью оптического прицела ОПБ-5, который позволял производить автоматическое прицеливание при бомбометании с горизонтального полета по подвижным и неподвижным целям. Прицел производил вычисление и отсчет углов прицеливания, наклона плоскости визирования, а в нужный момент автоматически включал цепь электросбрасывателя бомб. Для того, чтобы исключить влияние колебаний самолета на точность бомбометания, оптическая система прицела стабилизировалась с помощью гироскопа. Прицел имел связь с автопилотом и позволял штурману при прицеливании управлять маневром самолета по курсу без участия пилота. В сложных метеорологических условиях вне видимости земли ориентировка, поиск, опознавание и поражение наземных целей осуществлялись с помощью радиолокационного прицела ПСБН (прибор "слепого" и ночного бомбометания). На опытной машине он устанавливался в хвостовой части фюзеляжа перед кабиной кормового стрелка и закрывался обтекателем, не выступавшим из теоретических обводов нижней части фюзеляжа. Кроме того, эффективность боевого использования Ил-28 обеспечивалась установкой на нем новейшего в то время комплекта аэронавигационного и радиотехнического оборудования: автопилота АП-5, радиокомпаса АРК-5, радиовысотомеров больших и малых высот, систем "слепого" захода на посадку ОСП-48, а затем СП-50, ответчика госопознавания, командной и связной радиостанций.

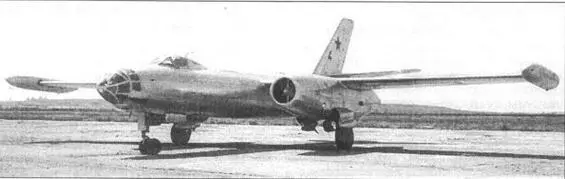

Прототип Ил-28Р

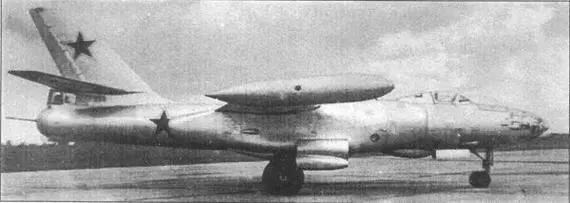

Опытный экземпляр Ил-28Т

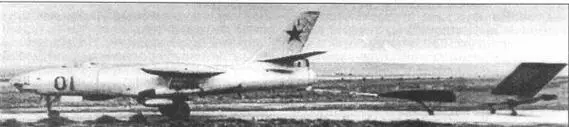

Прототип Ил-28-буксировщика мишеней с мишенью-планером

Оборонительное вооружение Ил-28 состояло из четырех пушек HP-23 калибра 23 мм. Две из них с общим боезапасом в 200 снарядов устанавливались по бортам внизу носовой части фюзеляжа на быстроразъемных креплениях. Стрельбу из передних пушек вел командир самолета. Для того, чтобы снять или поставить пушку, достаточно было разъединить штепсельный разъем электрического управления стрельбой и повернуть рукоятку переднего крепления.

Защита задней полусферы обеспечивалась кормовой установкой Ил-Кб с двумя пушками НР-23 с боезапасом по 225 снарядов на ствол. Снаряды размещались в двух патронных ящиках, внешний контур которых повторял контур башни. Снаряженные патронные ящики вставлялись в ниши башни у правой и левой пушек. Такая конструкция обеспечивала безотказную работу пушек за счет простой схемы питания и отвода гильз без традиционных гибких рукавов, подтягов и прочих малонадежных конструктивных элементов. Установка патронных ящиков с боеприпасами занимала мало времени, была проста и обеспечивала быструю подготовку артиллерийского вооружения самолета к вылету. Основой приводного устройства башни Ил-Кб являлся оригинальный гидравлический агрегат качающихся помп с двумя электромоторами. Управление гидроприводом осуществлялось дистанционно с помощью следящей потенциометрической системы, обладавшей высокой точностью и надежностью в работе. Ил-Кб наводилась на цель с помощью стрелкового прицела, автоматически учитывавшего угловые поправки на относительное перемещение цели, на отставание снаряда и понижение траектории в зависимости от. дальности, углов поворота оружия, собственных скорости и высоты полета. Прицел был связан с оружием независимой обратной связью, сводившей к минимуму рассогласование между ним и оружием. Благодаря этому, рассогласование, например, по горизонтальной наводке на башне Ил-Кб было в три раза меньшим, чем это допускалось в то время техническими требованиями.

Ил-К6 стала первой в СССР двухпушечной электрогидравлической дистанционной установкой. Она воплотила в себе положительные черты КУ-3 и КУ-4 и была лишена их недостатков. Установка Ил-К6 имела углы обстрела по 70' вправо-влево, 40' вниз и 60° вверх. На нормальном режиме работы привода оружие перемещалось со скоростью 15-17° в секунду, а на форсированном режиме - со скоростью до 36° в секунду. Мощность привода Ил-К6 обеспечивала ее эффективное использование при скорости полета более 1000 км/ч. Отличавшаяся большой боевой эффективностью Ил-К6 имела сравнительно небольшую массу (340 кг) и максимальный внешний момент 170 кгм. По сравнению с нею кормовые установки бомбардировщиков Б-29 и Ту-4 обладали значительно меньшими углами обстрела (по 30° вправо и влево, по 30° вверх и вниз), их максимальный внешний момент был равен 50 кгм, и при этом масса превышала массу башни Ил-Кб почти на 50 кг. В последующем башня Ил-К6 устанавливалась и на других отечественных самолетах.
