Михаил Маслов - Истребитель И-16

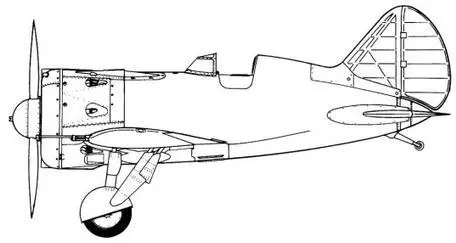

И-16 тип 28 с двигателем М-63.

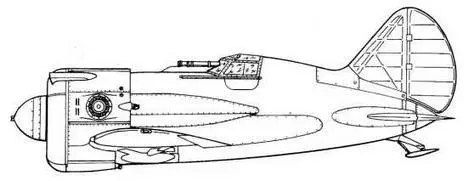

И-16 тип 24, оборудованный кинофотопулеметом ПАУ-22. Тросовая антенна нестандартна.

И-16 тип 24 «СПБ«.

И-16 тип 11 (штурмовик завода №21).

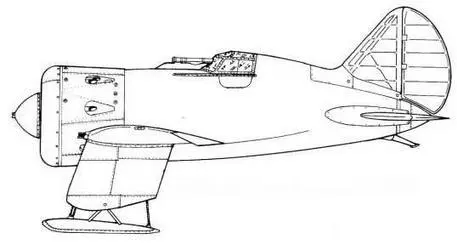

И-16В с М-62.

И-16В с М-25.

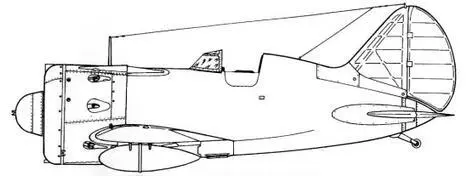

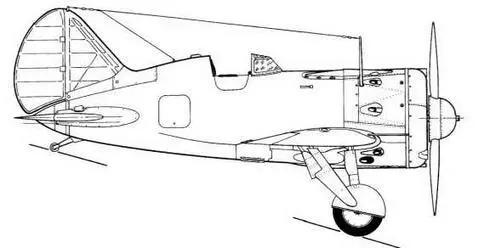

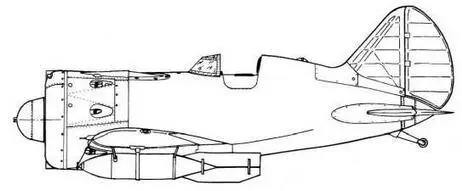

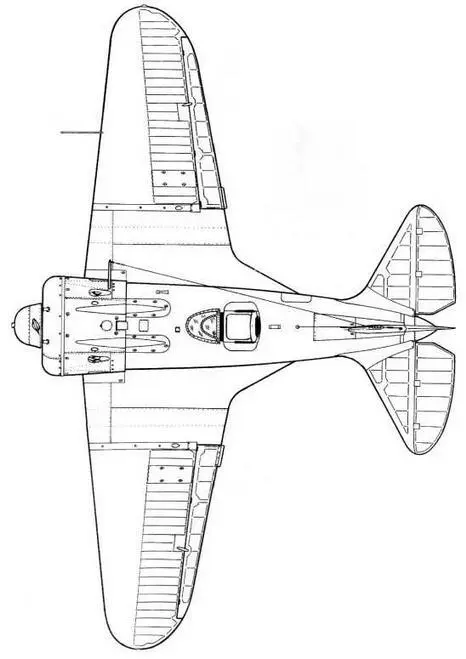

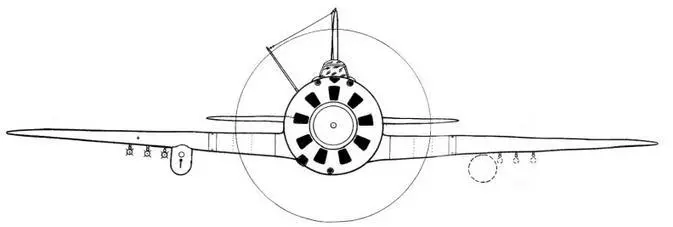

Вид слева И-16 тип 29 с каплевидными подвесными баками.

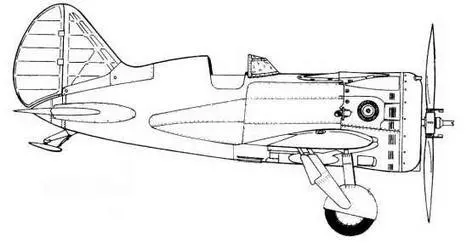

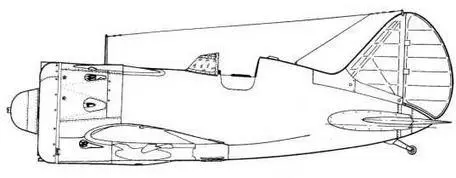

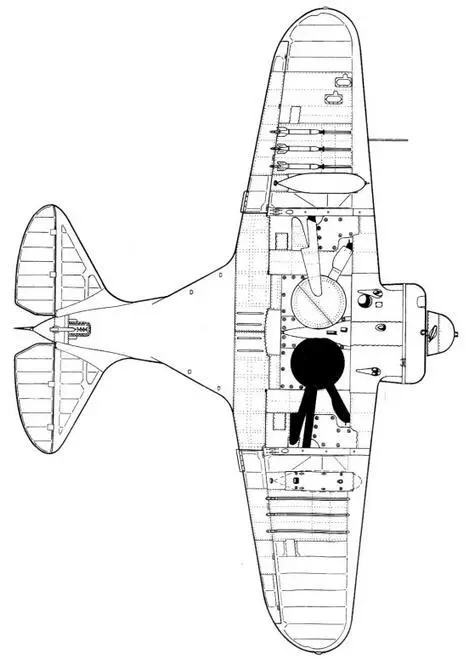

Вид справа И-16 тип 29 с прилегающими подвесными баками.

Кинофотопулемет ПАУ-22 (М1/36)

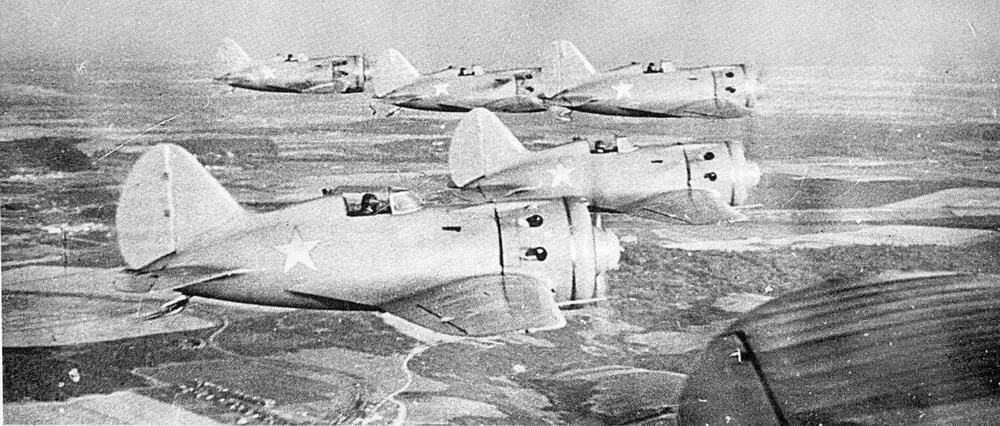

Строй И-16 тип 24, окрашенных в серебристый матовый цвет.

Dull silver I-16 type 24

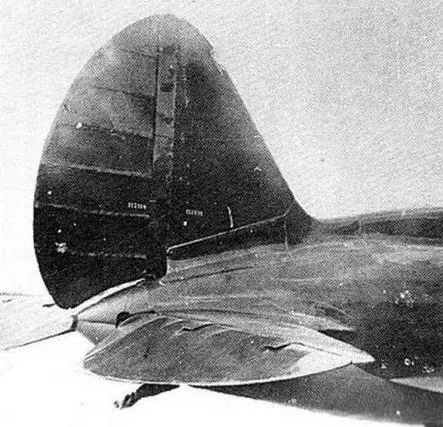

Серийные номера на вертикальном оперении И-16 выпуска 39 завода.

Serial numbers on The fins of I-16 manufactured at production Plant .№39

В главе «Техническое описание» кратко перечислен порядок подготовки фюзеляжа к покраске. Последней операцией при этом являлось покрытие нитролаком АПЛ серебристого цвета. Отъемные части крыльев в сборе с элеронами, вертикальное и горизонтальное оперение па сборку обычно попадали уже окрашенными в защитные цвета. Капоты, лючки и обтекатели как правило на этом этапе не красились. Самолет ы, собранные из таких разноцветных частей представляли из себя весьма пестрое зрелище - в этом виде они обычно и отправлялись в первый полет. После облета летчиком-сдатчиком и устранения отмеченных последним неисправностей и недостатков, новоиспеченный истребитель загонялся в малярку, где красился к стандартный темно-зеленый цвет сверху и светло-голубой снизу. Летом 1937 гола совместными решениями ГУАП и ВИЛМ было решено красить самолеты с монококовыми фюзеляжами полностью н матовый серебристый цвет. И действительно, такие И- 16 впоследствии встречались, однако большая часть по прежнему красилась темно-зеленой краской, теперь уже матовом. В последнем случае брюхо могло быть и серебристым.

Красные пятиконечные звезды наносились на верхнюю и нижнюю поверхность крыльев и борт фюзеляжа. Звезды встречались в основном двух типов блеклые без всякой окантовки и звезды в черной окантовке. Портовые номера для машин, базирующихся па территории Союза, наносились обычно на руле поворота, единого стандарта не было, поэтому качество прорисовки цифр зависело от вкуса и добросовестности командования части. После «испанской» войны номера часто стали наносить в виде огромных двузначных белых цифр па борту фюзеляжа в районе козырька кабины. Пилоты, прошедшие Испанию. утверждали, что такие номера хорошо заметны в воздухе и всегда помогают определить товарища в бою. Правилом это, к сожалению, не стало.

Эксплуатационной надписью на И-16 долгое время была одна — небольшая надпись «Брать здесь». нанесенная над красной чертой, опоясывающей низ фюзеляжа в районе 9-й рамы. Именно по центру этой красной черты следовало устанавливать брезентовый ремень для подъема хвоста самолета. С появлением подвесных баков прибавилась еще одна надпись — прямо на лобовой части бака, напротив дренажной трубки — «Перед вылетом снять колпачок». Серийные номера с высотой цифр 20-25 мм наносились следующим образом. Против номера на киле имелся номер на руле поворота, против номера на стабилизаторе — номер на руле высоты, против номера на крыле — номер на элероне.
