Теперь перейдем непосредственно к объекту нашего внимания - истребителю F-22A. Некоторые из перечисленных характеристик его можно узнать из приведенной выше статьи, другие наверняка скоро появятся в прессе. Заинтересованный читатель, вооружившись калькулятором и линейкой, легко может определить значения некоторых критериев совершенства «Рэптора», а затем сравнить их с соответствующими данными

Су-27 или F-15. При этом окажется, что по многим показателям этот «суперсамолет» ничем не лучше истребителей четвертого поколения. Но мы не будем задерживать на этом внимание, отчасти потому, что некоторые из известных сегодня характеристик F-22A носят откровенно рекламный характер. Наша задача в другом - критически проанализировать некоторые из тех технических решений, которые позволяют отнести его к истребителям пятого поколения, отметить их сильные и слабые стороны. Такой подход даст возможность более осознанно воспринимать поднятую вокруг этой машины рекламную шумиху.

Прежде всего следует отметить, что F-22A вобрал в себя наиболее прогрессивные черты истребителей четвертого поколения. Во-первых, это интегральная аэродинамическая компоновка - плавное сопряжение крыла и фюзеляжа, повышающая несущие свойства и позволяющая максимально использовать внутренние объемы (F-16, Су-27, МиГ-29). Во-вторых, применение РЛС с фазированной антенной решеткой, что дает возможность обстреливать ракетами одновременно несколько целей (МиГ-31). В-третьих, увеличение дальности и продолжительности полета на внутреннем запасе топлива без дозаправки (Су-27). В-четвертых, повышение маневренных характеристик путем снижения нагрузки на крыло, роста тяговооруженности и применения электродистанционной системы управления (F-15, F-16, Су-27 и др.). В то же время ряд характеристик «Рэптора» качественно отличается от данных перечисленных только что машин. В первую очередь это сверхзвуковая крейсерская скорость полета, достигаемая на бесфорсажных режимах работы СУ, и значительно сниженная заметность для противника, - высокая маневренность не только на дозвуковых, но и на сверхзвуковых скоростях. Наконец, это высокая вероятность поражения цели без входа в зону боевого соприкосновения. Совокупность этих отличий и дает основания считать F-22A самолетом пятого поколения. При его создании стремление достичь именно таких характеристик стало определяющим при разработке технических требований и задало граничные условия для принятия решений по компоновке как самолета в целом, так и его отдельных систем. Однако требования эти оказались во многом противоречащими друг другу, что вынудило американских конструкторов пойти на ряд компромиссов, некоторые из которых отрицательно сказались на боевых качествах «Рэптора».

Стремление достичь сверхзвуковой крейсерской скорости полета неизбежно влечет за собой необходимость значительного снижения сопротивления. Одной из мер, направленных на достижение этой цели, стало размещение подвесного вооружения во внутренних отсеках F-22A. Однако это привело к увеличению суммарной площади миделевого сечения самолета по сравнению с вариантом, когда ракеты и бомбы располагаются под крылом на пилонах. Ведь при внутреннем расположении, кроме площади поперечного сечения самого оружия, требуется площадь для увязки его составляющих между собой и с элементами конструкции планера, а также для размещения необходимых приводов и механизмов, обеспечивающих боевое применение. В результате, хотя применение интегральной аэродинамической компоновки позволило снизить лобовую составляющую сопротивления, но из-за увеличения миделя волновая составляющая возросла.

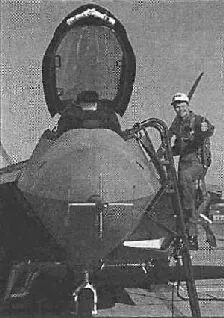

Пол Метц занимает место в кабине F-22A

F-22A в полете с отклоненной механизацией крыла

Поэтому размеры внутреннего отсека пришлось максимально обжать, оптимизировав его под размещение только узкой номенклатуры ракет «воздух-воздух», необходимых для решения основной задачи истребителя - завоевания превосходства в воздухе. Все остальные виды боевой нагрузки самолет может нести на внешней подвеске либо на внутренней, если их размеры не превышают размеров отсека. В любом случае размещение оружия далеко от оптимального, и в этом отношении «Рэптор» уступает всем многофункциональным истребителям четвертого поколения.
