Наиболее крупными агрегатами были баки-отсеки - пятиметровые тонкостенные конструкции с подкрепляющим силовым набором, сварные из коррозионно-стойкой стали. Отсеки несли также узлы крепления крыла, приваренные к корпусу и проходившие затем совместную механообработку -фрезеровку и разделку стыков. По прочностным соображениям ракета имела минимум эксплуатационных и технологических люков, вырезы которых ослабляли конструкцию - доступ обеспечивался поотсечно.

Сварка деталей из нержавеющих сталей и титана, особенно при изготовлении крупных агрегатов, была практически неосвоенной задачей: при нагреве материал поглощал атмосферный водород, меняя кристаллическую структуру и теряя свойства, а в сварных швах появлялись внутренние напряжения, вызывающие трещины. Недостаток опыта усугублялся спешкой, сопутствовавшей важному оборонному заказу.

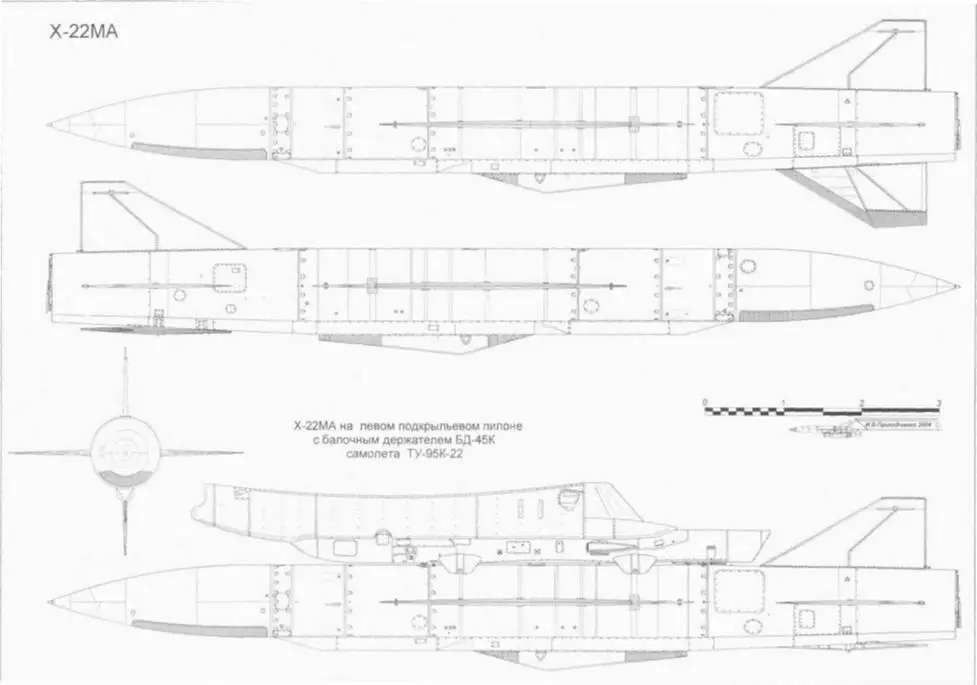

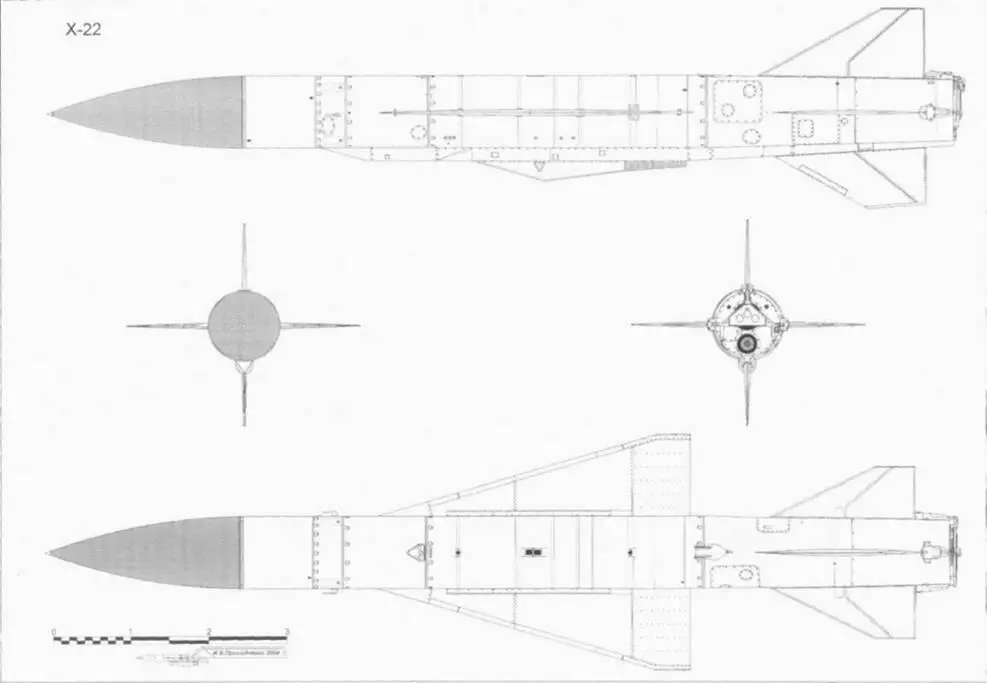

Работы по сборке первого корпуса Х-22, который надлежало предъявить правительственной комиссии, шли круглыми сутками. Однако в день показа тщательно подготовленное изделие -результат нескольких месяцев работы - оказалось сплошь покрытым трещинами. Устранять причины пришлось кропотливой отработкой техпроцессов и внедрением специализированного технологического оборудования, обеспечившего выполнение автоматической сварки в атмосфере нейтрального газа (ручная не гарантировала качества), отжиг и прогрев узлов, тщательный контроль за качеством с использованием рентгеновских и ультразвуковых установок (к слову, опыт дубнинцев впоследствии пригодился при налаживании серийного производства МиГ-25, в конструкции которого широко применялись сталь и титан; именно на ДМЗ осуществляли изготовление сварных секций фюзеляжа и крыла для первых МиГов).

Внутренние каркасные конструкции под оборудование, рамы и балки крепления аппаратуры изготавливались крупногабаритным литьем из легкого магниевого сплава МЛ-5 по техпроцессам, разработанным заводским цехом цветных металлов №12, которым руководил В.Н.Леженин.

Особо ответственной задачей стало изготовление радиопрозрачных обтекателей Х-22, определявших характеристики аппаратуры. Стеклотексто-литовый конус головки «ПГ» при длине 2,5 м и диаметре 0.92 м должен был иметь переменную толщину стенок не более 7,5 мм, обеспечивая должную механическую прочность, термостойкость и высокий коэффициент прохождения радиосигналов. При сложных оживальных контурах рассчитать точные толщины стенок не представлялось возможным из-за отсутствия расчетных теорий, и они задавались в чертежах лишь приблизительно, однако, с требованием эмпирически обеспечить требуемую радиопрозрачность.

Заказ на обтекатели поначалу разместили в Химках на заводе №301, где их попробовали отформовать вакуумным способом с последующей механообработкой и шлифовкой поверхности до нужной толщины и чистоты. Результаты были плачевными - помимо низкой радиопрозрачности, не превышавшей 50-55% (при заданных 75%), «обдирание» поверхности приводило к надрезам стеклоткани с последующим расслоением и вздутием при нагрузках и нагреве.

Производство обтекателей перенесли в Дубну, где освоением задания занялся цех №17 при поддержке специалистов ВИАМ. Агрегаты изготавливались методом пропитки под давлением из радиопрозрачной стеклоткани на фенолформальдегидной смоле с использованием высокопрочных кварцевых тканей из минерального волокна. В конструкции использовались также термостойкие клеи. Оснастку изготовили при помощи фирмы С.П.Королева - стальные матрицы и пуансон высотой 2,5 м, поверхности которых полировали, доведя до 6-го класса чистоты.

Процесс осуществлялся в печи, куда закатывалась вся оснастка, чтобы под действием высокой температуры полимеризация дала материал с нужными характеристиками. Пропитать весь пакет удалось лишь с четвертой попытки - то не шла смола, то нарушалась герметизация, и матрицу, раз за разом, приходилось с большим трудом разбирать, выбивая куски пластика и лохмотья стеклоткани.
