Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

(параметры пара).2 х «ВаЬсоск amp; Willcox»

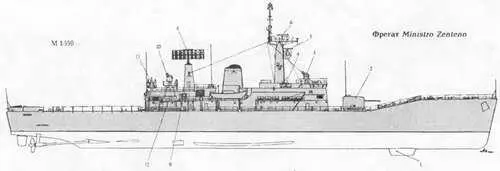

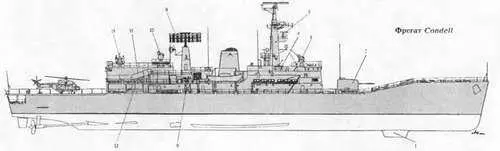

1. Обтекатель антенны ГАС тип 184 М/Р

2. 114-ми АУ

3. АП РЛС тип 903

4. 20-мм АУ

5. АП навигационной РЛС тип 1006

6. АП РЛС тип 994

7. АП РЛС тип 992Q

8 АП РЛС тип 965/966

9. АП НУРС системы "Corvus"

10. АП РЛС тип 911

И. ТПК ПКРК Exocet"

12. 324-мм ТА

13. ПУ ЗРК Sea Cat"

14. Вертолет "Couguar"

Скорость хода наибольшая, уз.29

Дальность плавания ходом 12 уз, мили 4 500

Экипаж, чел. (в том числе офицеров) 263 (20)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.«Exocet»

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект.. 4 ПКР ММ 38 '"или 4 ПКР ММ 40 '*

Зенитный ракетный комплекс:

тип комплекса. «Sea Cat»

количество ПУ х направляющих 1 х 4

боекомплект. 16 ЗУР

СУ. GWS 22 с РЛС типа 904

Артиллерийские комплексы:

количество АУ х стволов (тип АУ).1x2-114/45 (Мк 6 «Vickers»)

СУ. MRS 3 GFCS с РЛС типа 903

количество АУ х стволов (тип АУ).2x2 - 20-мм («ОегНсоп» Мк 9)

Противолодочное:

количество ТА х труб (тип ГА).2 х 3 -324-мм (Мк 32)

тип торпед. Мк 46 мод. 2; «Мигепе» '*

Ав и а ц ионное:

количество х тип вертолетов 1 х «Соидиаг» 2*; 1 х «Bell» 260В1*

оборудование ВПП светотехническое

тип ангара. стационарный, палубный

Радиоэлектронное:

ВШС.SP 100

РЛС обнаружения ВЦ тип 965/966

РЛС обнаружения НЦ.тип 9920:*. тип 994 '*

РЛС навигационная тип 1006

средства РТР UA 8/9, FH 12 и «Elta»

активные средства РЭП. тип 668

пассивные средства РЭП

(количество ПУ х направляющих). 2 х «Corvus» (3x8 ПУ),

«Barricade» (2 х 24-67-мм ПУ)

ГАС с подкильной антенной тип 184 М/Р

ГАС с подкильной антенной ЦУ тип 170В '"

ГАС. бокового обзора и классификации

цели с подкильной антенной тип 162М

H‹i Minislro Zenleno. ~" На Condell н Lynch (после модернизации)

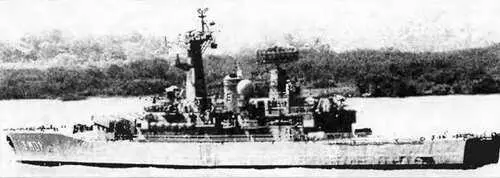

Корабли данного типа практически полностью повторяли проект Leander с расширенным корпусом - «Ьгоас! beamed». Condell и Lynch изначально строились для ВМС Чили, a Ministro Zenteno и General Baquedano входили в состав флота Великобритании (соответственно Achilles и Ariadne). Первый передали Чили в сентябре 1990 г., а второй -в июне 1992 г. Lynch в 1989 г. на государственной верфи в Талкагуа-но прошел средний заводской ремонт с установкой ПКРК и модернизацией РТВ Па Condell подобный ремонт провели там же в 1993 г. Одновременно на корабле установили БИУС.

Ministro Zenteno и General Baquedano были отремонтированы и модернизированы (в частности, РДС типа 994 заменили на более совершенную типа 992Q, демонтировали буксируемую ГАС и расширили ВПП для вертолета «Сои-guar») на верфи британских ВМС в Девонпор-те непосредственно перед передачей их Чили. В настоящее время данные корабли считаются морально устаревшими (несмотря на проведенную модернизацию) из-за несовершенного вооружения и радиотехнических средств. General Baquedano в 199В г. был выведен из состава флота и продан на слом.

Фрегаты, входящие в состав ВМС Эквадора предназначены для контроля за экономической зоной и поддержки полицейских сил в борьбе с контрабандой.

ФРЕГАТ PRESIDENTE EIOY AIFARO

Водоизмещение, т:

стандартное. 2 450

полное 3 200

Главные размерения, и:

длина наибольшая (по КВЛ) 1 13,4 (109,7)

ширина наибольшая 12,5

осадка наиболее выступающей частью. 5,8

Главная энергетическая установка:

ran ПТУ

количество х тип ТЗА -

- суммарная мощность, л.с. 2 х Y 160 - 30 000

количество х тип главных котлов

(параметры пара) 2 х «ВаЬсоск amp; Willcox» (38,7 кг/см?; 450°С.)

количество гребных винтов2 ВФШ

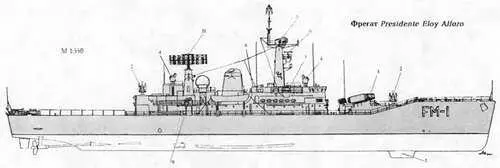

1 Обтекатель антенны ГАС тип 184 Р

2. ПУ ЗРК 'Sea Cat"

3. ТПК ПКРК "Exocet"

4. АП РЛС тип 903/904

5. 40-мм АУ

6. АП навигационной РЛС тип 1006

7. АП РЛС тип 994

8. ПУ НУРС системы SBROC

9. ПУ НУРС системы "Corvus"

10. АП РЛС тип 966

Скорость хода наибольшая, уз 28

Дальность плавания ходом 15 уз, мили 4 000

Экипаж, чел. (в том числе офицеров).. 248 (20)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Exocet»
