… При числах М = 0,93-0,94 имеет место потеря эффективности рулей высоты и элеронов… Поэтому, число М = 0,94 является максимально допустимым… для нормальной эксплуатации…

Сравнение аэродинамических характеристик моделей Ф-86А и МиГ-15 бис показывает, что их коэффициенты сопротивления и подъемной силы в диапазоне углов атаки до а = 14° практически совпадают. Самолет Ф-86А имеет большие размеры, больший полетный вес и двигатель с меньшей тягой по сравнению с самолетом МиГ-15бис. В результате, по данным расчета следует, что самолет Ф-86А несколько уступает самолету МиГ-15бис по максимальной скорости на малых высотах и значительно уступает по величине вертикальных скоростей и скороподъемности на всех высотах. Скорости установившегося пикирования самолетов Ф-86А и МиГ-15бис при открытых тормозных щитках практически одинаковы, однако в горизонтальном полете торможение самолета Ф-86А происходит более интенсивно, чем самолета МиГ-15бис.

Расчетная разрушающая перегрузка… приблизительно равна 12 …, что совпадает с расчетными перегрузками, установленными для этого класса самолетов нашими нормами прочности. …»

Вывод гласил: «В результате проведенных … исследований … установлено, что схема и аэродинамическая компоновка самолета не представляют особого интереса, за исключением применения:

а) элеронов с большими относительными хордой и размахом;

б) тормозных щитков с большой относительной площадью;

в) эффективной посадочной механизации ввиде щелевого закрылка;

г) предкрылка;

д) бустерного управления элеронами и рулем высоты».

Аналогичные выводы сделали и другие специалисты, принимавшие участие в изучении систем самолета. Например, отмечалось применение дублированной тросовой проводки в системе управления РВ, регулируемого в полете стабилизатора и применение высокого давления в гидросистеме самолета (до 211 кг/см2, в то время как на МиГ-15бис - не более 150 кг/см2). Материаловеды обращали внимание на большое содержание кобальта в жаропрочных сплавах (отмечая при этом, что отечественной промышленностью разработаны новые жаропрочные сплавы, не содержащие дефицитного у нас кобальта, которые превосходят американские сплавы с кобальтом), а также использование специального герметизирующего материала на основе тиокола, вулканизирующегося без нагревания. Специалисты ЦИАМа, изучавшие двигатель J47-GE-13, отмечали применение защитной решетки на входе в двигатель, стальных лопаток большого относительного удлинения в роторе компрессора, простоту и надежность камеры сгорания и системы крепления дисков компрессора. Применение топлива типа JP-3, представляющего собой широкофракционную смесь, имеющую большой выход из нефти по сравнению с керосином, позволяло повысить высоту запуска двигателя и улучшало его эксплуатацию при низких температурах.

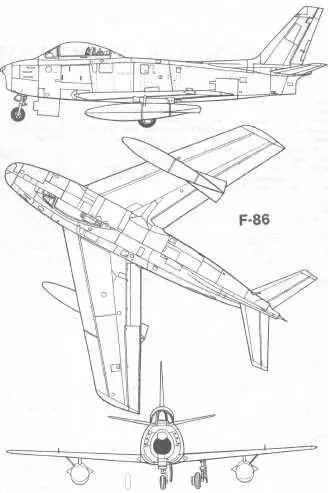

Здесь следует сделать несколько оговорок. Если судить по приведенным в тексте данным, неясно, какой модификации - А или Е - был самолет, попавший к нам. Судя по серийному номеру, из которого известны первые пять цифр 49-131Х, следует, что это был F-86A-5, т.к. «Сейбры» модификации Е по всем справочникам относились к заказу 1950 г. и их номера начинались с числа «50». Но если доверять американским источникам, то часть упоминавшихся особенностей конструкции самолета (таких, например, как управляемый стабилизатор или двигатель J47-GE-13) были внедрены только начиная с модификации Е, в то время как в тексте отчета всюду фигурирует именно F-86A. Что касается «управляемого стабилизатора» - тут, очевидно, просто терминологическая путаница: нашими конструкторами имелся в виду так называемый «переставной» стабилизатор, который не был непосредственно включен в канал продольного управления и применялся только для балансировки и триммирования. Такой стабилизатор устанавливался на самолеты типа F-86A вместе с рулями высоты, в отличие от F-86E, на котором установили управляемый от ручки стабилизатор, отклонявшийся совместно с рулями высоты. А двигатель, видимо, в полевых условиях выбирать не приходилось, и на самолет поставили то, что в данный момент было под рукой. По посадочным местам обеспечивалась полная взаимозаменяемость двигателей всех модификаций. И главное: делать однозначный вывод о преимуществах или недостатках той или иной машины только на основании расчетов не совсем корректно. Здесь очень легко ошибиться - результаты расчетов и реальные летные данные самолета могут разниться. Подтверждением тому служат свидетельства советских и американских летчиков, участвовавших в боях, о лучшей маневренности «Сейбра» в горизонтальной плоскости за счет установки предкрылков, обеспечивавших выход в вираже на большие углы атаки и отсутствии у него столь жестких, как на МиГ-15, ограничений по скорости за счет установки переставного стабилизатора и бустеров в продольном канале). Это позволяло американцам эффективно уходить от атак наших пилотов, используя резкий ввод в «пике» с переворота. Повторить такой маневр на МиГ-15бис было трудно из-за быстрого нарастания скорости, т.к. самолет становился плохо управляемым уже при М › 0,92. Американцам же удалось оттянуть эту границу до больших значений числа М.
