Авиация и время 2002 02

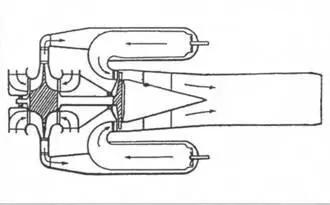

Схема двигателя W. 1

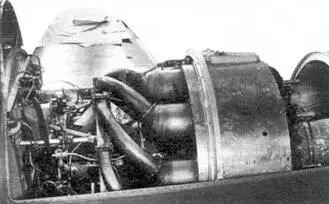

Двигатель W.1X, установленный на W4041/G для наземных испытаний. Апрель 1941 г.

Подрядчиком по постройке опытного образца двигателя выступила, хотя и без особого энтузиазма, фирма «Бритиш-Томас-Хоустон», выпускавшая паровые турбины. Свои плоды этот «брак по принуждению» принес уже в апреле 1937 г., когда был готов первый образец двигателя, получивший обозначение U. 1 (Unit No. 1). Устройство его отличалось простотой, чтобы не сказать примитивностью: одноступенчатый двухкамерный центробежный компрессор (не правда ли, оригинально? См. схему двигателя W. 1 - у него компрессор такой же) напрямую соединялся с турбиной диаметром 420 мм, а единственная камера сгорания представляла собой изогнутый цилиндр. Огневые испытания этого двигателя начались 12 апреля 1937 г. Сначала при помощи 20-киловаттного электродвигателя турбину с компрессором раскрутили до 2000 об/мин, затем Уиттл открыл кран подачи керосина, и… окрестности Латтенуорта были оглушены неслыханным доселе грохотом. Извергающееся из U.1 пламя производило устрашающее впечатление, тем не менее, двигатель работал! Фрэнк и его друзья искренне радовались своей победе. Однако, как и во всяком новом деле, за первым успехом вскоре последовали сплошные трудности: стали течь топливопроводы, прогорать камера сгорания и сопло, двигатель «шел в разнос», быстро превышая назначенные предельными 8000 об/мин, и т.д.

Неожиданно перед партнерами встала еще одна проблема: первые же пуски U.1 «съели» весь выделенный лимит керосина. Но на сей раз Министерство авиации не поскупилось и в августе 1937 г. выделило сумму, достаточную для закупки топлива аж на 20 часов работы! К апрелю следующего года опытный двигатель наработал уже 5 часов, что для абсолютно нового устройства было неплохим показателем. За это время обороты U. 1 довели до 13-14 тысяч, а максимальная зафиксированная тяга составила 630 кгс. Было признано, что предварительные испытания детище Уиттла выдержало.

Уже при переходе к новому этапу испытаний произошла авария: на высоких оборотах турбина разрушилась, и разлетевшиеся лопатки сильно повредили остальные части двигателя. Правда, это ЧП не очень обескуражило Уиттла, ибо параллельно с испытаниями U.1 он проектировал более совершенный двигатель W. 1 (Whittle No.1). От U. 1 он отличался, прежде всего, наличием 10 раздельных камер сгорания, размещенных вокруг компрессора и турбины, но самое главное, он был не только стендовым образцом, а предназначался для установки на самолет! К апрелю 1938 г. W. 1 был собран и подготовлен к испытаниям. Лишь месяцем раньше Министерство, убедившись в успехах «Пауэр джетс», наконец-то подписало официальный контракт на его разработку. Правда, средства выделялись крайне нерегулярно, и работы велись с перерывами. Все изменилось в сентябре 1939 г, с началом второй мировой войны, которая заставила чиновников уделить достойное внимание передовым идеям и перевести изыскания Уиттла в разряд «важных инженерных разработок». Это позволило изобретателю построить ряд стендовых образцов W.1, которым Уиттл дал название Gyron (те. вертушка, карусель), фигурировавшее некоторое время в переписке и вскоре забытое.

Пришло время подумать о «примерке» новой силовой установки к самолету, и Уиттл решил познакомить со своими наработками авиастроительные фирмы. Первой в его поле зрения попала Gloster Aircraft Company, конструкторский отдел которой под управлением В.Картера (W.G.Carter) в соответствии со спецификацией Министерства Е18/37 занимался двухбалочным истребителем под поршневой мотор с толкающим винтом. Этот самолет, как никакой другой, подходил для оснащения реактивным двигателем. К тому же, «Глостер» в тот момент не выпускала серийно ни одну из собственных конструкций, и Министерство надеялось, что освоение новейшей техники станет для фирмы своеобразным толчком. Один из служащих Министерства, бывший однокашник Фрэнка по Крэндуэллу скуад-рон-лидер М.Ринолдс организовал встречу двух конструкторов, посещение Уиттлом фирмы «Глостер» и осмотр им макета Е18/37. Вскоре последовал ответный визит: Картер посетил Латтенуорт, да не один, а в компании Т.О.М.Сопвича (Sopwith) - генерального директора Hawker Siddeley Group, и С.Тризилиена (Tresilian) - главного инженера Armstrong Siddeley Motors. Уиттл показал гостям W. 1 и в их присутствии «прогнал» двигатель на стенде. Хотя тягу ограничили какими-то 272 кгс, визитеры были буквально ошеломлены увиденным и тут же, на месте, стали горячими сторонниками идеи реактивного полета.
