ЗЕНИТНАЯ САМОХОДНАЯ УСТАНОВКА ЗСУ-57-2
Сразу после окончания Великой Отечественной войны производство зенитных пушек 61-К и 72-К было прекращено. Оба этих орудия имели недостаточную скорострельность и ряд конструктивных недостатков, их громоздкие и тяжелые четырехколесные повозки не позволяли эффективно сопровождать пехоту огнем и колесами. Вместе с тем за время войны около 68% всех самолетов было сбито именно из 25 - 37-мм зенитных автоматов.
В 1944 году в ЦКБ под руководством В.Г.Грабина началось проектирование новой 57-мм автоматической зенитной пушки С-60. На вооружение ее приняли в январе 1950-го и в том же году запустили в серийное производство.
С-60 стала первой отечественной полевой зенитной пушкой, наведение которой осуществлялось дистанционно, с помощью следящих приводов, работавших от ПУАЗО-6 или ПУАЗО-б-бО. В свою очередь ПУАЗО получал данные от радиолокационной станции орудийной наводки СОН-9.
Установленная на четырехколесной повозке эта пушка могла более или менее удовлетворительно прикрывать войсковые тылы и пехоту в обороне. Однако для ПВО танковых и моторизованных войск в наступ
лении и на марше пушка на буксируемой повозке не годилась. Поэтому в 1947 году в НИИ-58 под руководством В.Г.Грабина приступили к проектированию спаренной 57-мм автоматической зенитной пушки С- 68 на базе С-60, предназначавшейся как для установки на гусеничное шасси, так и на колесную повозку. Опытный ее образец с электроприводом ЭСП-76 был установлен на повозке С-79А и прошел испытания, но в серию не пошел. Гусеничное же шасси создали на базе агрегатов среднего танка Т-54. В самоходном варианте машина получила заводское наименование - изделие 500, а армейское - ЗСУ-57-2.
Комплексные испытания ЗСУ-57- 2 провели в 1950 году. По данным музея бронетанковых войск в Кубинке, ее серийное производство осуществлялось на заводе N2 174 в Омске с 1955 по 1960 год. Но по другим данным выпуск пушек С-68 для этой машины начался на заводе № 946 лишь в 1957 году (в тот год их изготовили 249 штук).
ЗСУ-57-2 представляла собой легкобронированную гусеничную машину с вращающейся башней, обеспечивающей круговую зенитную стрельбу из автоматических пушек. Основные части машины - броневой корпус, башня, вооружение, силовая установка, силовая передача, ходовая часть, электрооборудование, средства связи и противопожарное оборудование.
Броневой корпус делился на три отделения: управления, боевое и силовое. Первое размещалось слева в носовой части корпуса, в нем находилось сиденье механика-водителя; второе - в средней части корпуса и в башне; третье - в кормовой части машины и отделялось от боевого перегородкой. Корпус сваривался из броневых листов толщиной 8 - 13 мм.

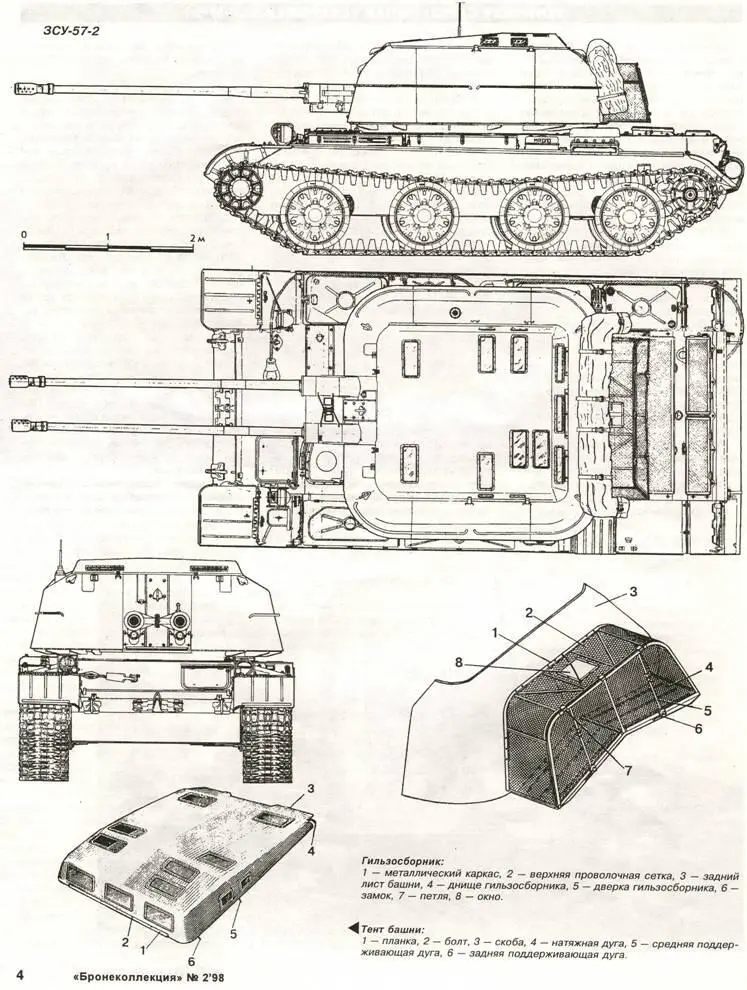

Открытая сверху башня сварной конструкции располагалась на шариковой опоре над вырезом подбашенного листа крыши корпуса. Для установки пушки в передней ее части имелась амбразура. Задняя стенка башни с окном для выхода гильз была сделана съемной, что создавало удобства при монтаже пушки. В походном положении верхний вырез башни закрывался складным брезентовым тентом с 13 смотровыми окнами из плексигласа. Чтобы открыть тент, достаточно было отстегнуть ремни и отбросить его назад. Для сбора стреляных гильз и обойм,подаваемых транспортером пушки через окно в задней стенке, снаружи кормовой части башни был установлен гильзосборник.
В башне находилось 5 сидений: впереди - заряжающего левого автомата; за ним (посередине) - наводчика; сзади, справа от сиденья наводчика - установщика прицела; справа от пушки впереди - заряжающего правого автомата; сзади, симметрично с сиденьем наводчика - командира машины. При стрельбе сиденья заряжающих снимались, укладывались на подвесном полу и крепились клипсами.

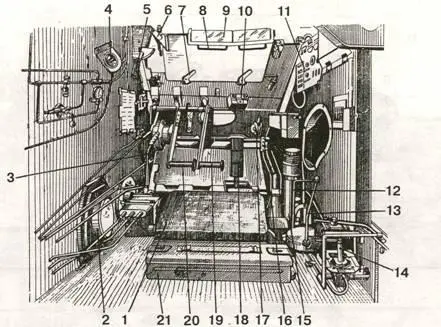

Отделение управления:
1 - сиденье механика-водителя, 2 - кронштейн амортизатора, 3 - рычаг управления левым ПМП, 4 - спидометр, 5 - рукоятка закрывающего механизма люка механика-водителя, 6 - рукоятка люка запасного выхода, 7 - задрайка люка запасного выхода, 8 - ручка прибора наблюдения, 9 - защитное стекло прибора наблюдения, 10 - сигнальный щиток ППО, 11 - щиток контрольно-измерительных приборов, 12 - рычаг кулисы, 13 - рукоятка топливоподкачивающего насоса, 14 - рукоятка топливораспределительного крана, 15 -питьевой бачок, 16 - рычаг управления правым ПМП, 17 - сигнал ППО, 18 - педаль управления подачей горючего, 19 - педаль ножного тормоза, 20 - педаль главного фрикциона, 21 - ящик ЗИП.
