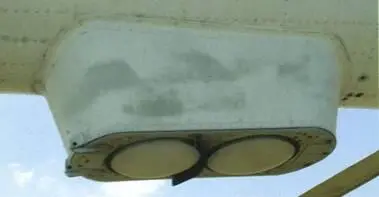

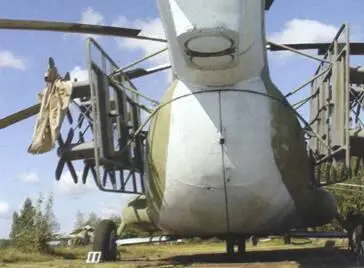

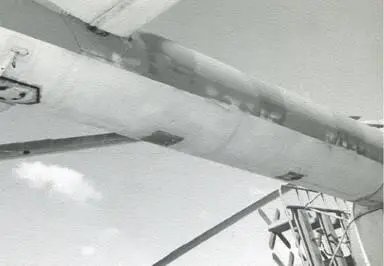

Типичные для Ми-8МТ антенны допплеровского измерителя скорости и угла сноса ДИСС-1, установлены на хвостовой балке. На снимке внизу хорошо видны, что створки грузового люка на Ми-8МТПИ остались такими же, как и на Ми-8МТ.

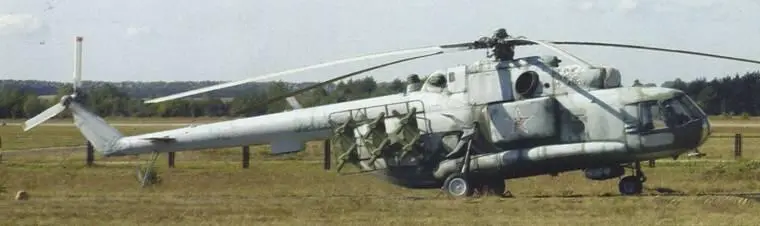

Вертолёт-постановщик помех Ми-8МТПИ.

Вертолёт-постановщик помех Ми-8ППА. Правый борт той же машины показан на верхнем снимке.

Вероятность прикрытия помехами группы самолетов, летящих с интервалами и дистанциями между самолетами 500 – 1000 м и прикрываемых одним вертолетом, составляла для различных станций до 1,0 на дальностях 20 – 70 км от РЛС и 0,5 на дальностях 10 – 20 км от РЛС.

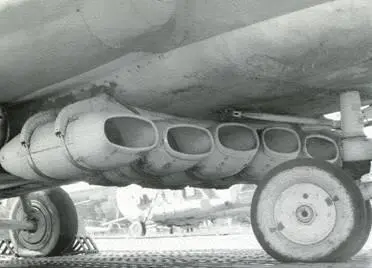

Маслянно-воздушные радиаторы системы охлаждения станций РЭБ

Хотя антенны станции постановки помех СПС-5М2 «Фасоль», как, впрочем, и маслянно-воздушные радиаторы на Ми-8ППА аналогичны тем, что установлены на Ми-8МТПИ, вертолёты имеют и внешние отличия. Обратите внимание, что на хвостовой балке Ми-8ППА, кстати, как и на Ми-8Т, отсутствует блок антенн ДИСС

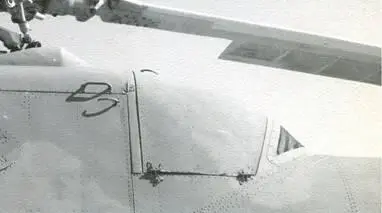

Кроме того, поскольку Ми-8ППА создавался на базе Ми-8Т, то на нём были установлены те же двигатели ТВ2-117, а в состав силовой установки не входил вспомогательный «движок» АИ-9В (фото справа).

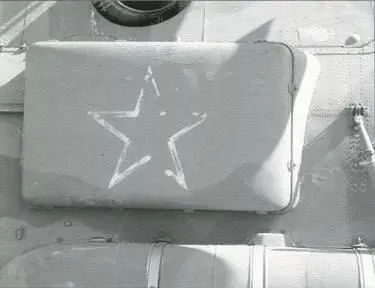

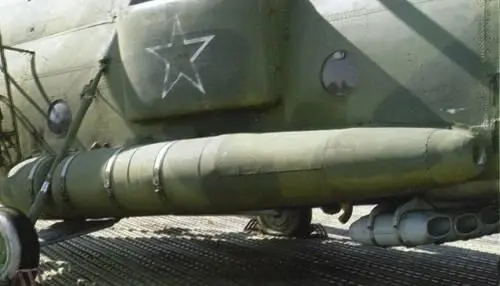

Антенна станции постановки помех СПС-63(66) из комплекта «Азалия» расположена на левом борту вертолёта

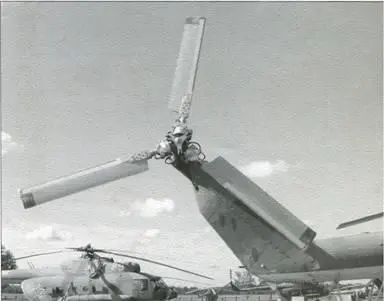

Рулевой винт Ми-8ППА полностью идентичен установленному на Ми-8Т

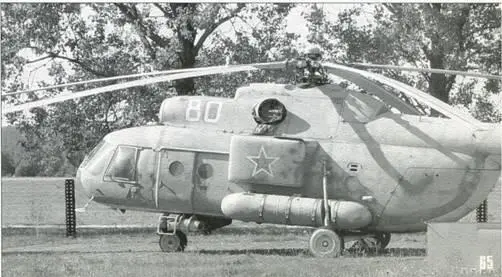

На фото запечатлён Ми-8ППА без станции постановки помех СПС-5М2 «Фасоль».

Полет на радиоэлектронное подавление средств управления войсками и оружием противника мог выполняться экипажем (парой, звеном, отрядом) в простых и сложных метеоусловиях. Задание на полет отрабатывалось командованием отдельной вертолетной эскадрильи в соответствии с замыслом командира взаимодействующей части (подразделения) на ведение боевых действий. Перед выполнением полета командир экипажа (ведущий пары, звена, отряда) уточнял боевую задачу, наземную и воздушную обстановку, маршрут, профиль и режим полета, порядок взаимодействия с прикрываемыми группами самолетов (вертолетов) и войсковыми средствами ПВО. На основании имеющихся данных определялся рубеж обнаружения прикрываемых самолетов (вертолетов), расположение зон помех, маневр выхода на рубеж создания помех, порядок выполнения полета в зоне и применения средств радиоэлектронного подавления. Маршрут полета вертолета-постановщика помех в составе группы самолетов (вертолетов) разрабатывался с учетом предварительно полученных разведданных о местоположении радиолокационных станций опознавания, наведения и целеуказания (РЛС ОНЦ) противника в прифронтовой зоне ПВО. При прокладке маршрута необходимо было предусматривать обходы РЛС ОНЦ, работающих в диапазонах станций помех, на удалениях, обеспечивающих эффективное прикрытие группы самолетов (вертолетов). Рубежи начала постановки помех по маршруту необходимо было выбирать на удалениях, равных максимальной дальности обнаружения наземной РЛС на планируемой высоте полета.

В итоге – производились необходимые расчеты, готовились карты, контролировалась готовность вертолетов и средств радиоэлектронного подавления к боевому полету. Подготовка заканчивалась проведением занятий на тренажерной аппаратуре, в кабине вертолетов и розыгрышем полета «пешим по летному». Полет по маршруту проходил на предельно малой высоте, а в зонах постановки помех вертолеты набирали высоту, установленную заданием. В полете на заданном участке маршрута оператор с разрешения летчика проверял работоспособность станций помех кратковременным включением каждого передатчика на излучение. За 5 – 7 минут до подхода к рубежу включения станции помех подготавливались к работе.
