Самолет-разведчик Do 17R

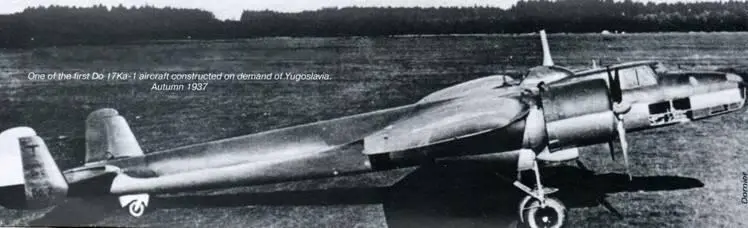

Один из первых самолетрв Do 17Ka-1, построенных по заказу Югославии. Осень 1937 г.

Опыт войны в Испании показал, что скорость отнюдь не является для бомбардировщиков гарантией выживания — требовалось усилить их оборонительное вооружение, прежде всего в нижней полусфере. Германские конструкторы нашли выход в применении т. н. Waffenkopf (вооруженной головы) — увеличенной носовой части с кабиной экипажа. Такое решение позволяло свести к минимуму мертвые зоны стрелковых установок. Кроме того, увеличенная кабина дала возможность включить в состав экипажа четвертого члена — бортстрелка, обслуживавшего нижнюю установку. В прежних вариантах Do 17 единственный стрелок-радист в случае атаки истребителей с двух направлений буквально разрывался между верхней и нижней установками.

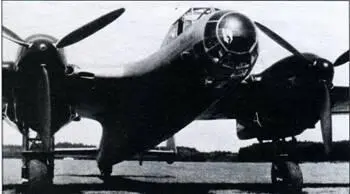

Новая кабина впервые была опробована на самолетах Do 17S-0, первый из которых вышел на испытания весной 1938 г. Эти машины рассматривались как предсерийные образцы новых разведчиков. У Do 17S-0 нижнюю часть кабины сделали более выпуклой и удлинили до крыла, а увеличенную верхнюю часть закрыли единым фонарем, под которым расположили рабочие места и летчика, и стрелка-радиста. Остекление носовой части кабины, где находился бомбардир, сделали «фасеточным» — из плоских панелей для избегания искажений.

Изменился вход в кабину: вместо квадратной боковой дверцы, которая досталась боевому самолету от гражданского прототипа и требовала приставной лестницы, был сделан люк в полу кабины. Забираться внутрь, равно как и покидать самолет, стало удобнее. В серию Do 17S не попал — на нем устанавливались все те же дефицитные двигатели DB 600G. По той же причине в ограниченном количестве строили самолет-целеуказатель Do 17U. Машина отличалась экипажем из пяти человек, включая двух радистов. Было выпущено полтора десятка таких самолетов: 3 Do 17U-0 и 12 Do 17U-1.

Естественным путем решения проблемы являлся возврат к старым двигателям. Так появился Do 17Z с кабиной от Do 17S, но с 900-сильными моторами «Брамо» 323А-1. Прототип Do 17Z V1 (W.Nr. 2180, D-ABVO) вышел на испытания 1 марта 1938 г. Осенью того же года выпустили предсерийную партию Do 17Z-0, оборонительное вооружение которых включало 3 пулемета MG 15 в верхней, нижней и носовой установках. Сразу же вслед за ней пошел в серию Do 17Z- 1, на котором добавили еще один передний пулемет. Внесенные изменения увеличили массу самолета, возросло и аэродинамическое сопротивление новой кабины. Поэтому для удержания в приемлемых пределах скорости и дальности полета бомбовую нагрузку пришлось ограничить всего 500 кг.

Естественно, такой скромный показатель не устраивал люфтваффе, и в 1939 г. начался выпуск Do 17Z-2. На нем применили более мощные движки «Брамо» 323Р (1000 л с.) с двухскоростными нагнетателями, вновь увеличили массу бомбовой нагрузки до 1000 кг и установили еще пару пулеметов MG 15 в бортовых оконных установках. Однако прибавка каких-нибудь 200 л.с. не могла компенсировать очередного возрастания массы. Пришлось пожертвовать запасом топлива, в результате боевой радиус самолета с полной нагрузкой не превышал 330 км.

Все предыдущие серийные варианты Do 17 были «парными» — параллельно строили бомбардировщики и разведчики. В новом поколении также присутствовал разведывательный вариант Do 17Z-3. Машина представляла собой разведчик-бомбардировщик — на ней сохранили задний бомбоотсек, вмещавший до 500 кг бомб, а вместо переднего установили дополнительный топливный бак на 895 л. Увеличенная кабина позволила разместить фотооборудование в ней. Большой АФА Rb 50/30 находился в задней части кабины (его объектив выступал позади нижней пулеметной установки). Менее габаритный Rb 20/30 разместили на входном люке, и при открывании фотоаппарат вместе с ним откидывался наружу. Построили всего 22 Do 17Z-3, так как к 1939 г. предполагалось, что отряды дальней разведки будут перевооружены соответствующими модификациями Bf 110 и Ju 88.

Объем выпуска бомбардировочных вариантов Do 17Z составил около 500 единиц (известно, что в 1939-40 гг. построили 475 таких самолетов, но не установлены точные цифры выпуска в 1938 г.). В это число, помимо Do 17Z-1 и Do 17Z-2, вошли еще два варианта, построенные в небольших количествах: учебный Do 17Z-4 с двойным управлением и предназначенный для действий над морем Do 17Z-5 со спасательной надувной шлюпкой, как у Do 17M/U1.
