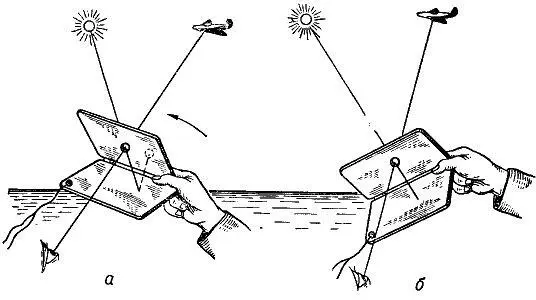

Рис. 149. Использование светосигнального зеркала. а – совмещение солнечного пятна; б – подача сигналов

К световой сигнализации относится также светосигнальное зеркало (гелиограф), которое представляет собой прибор, позволяющий подавать отраженные зеркалом лучи в виде световых сигналов на расстоянии до 20 миль. Основан этот прибор на наведении отражения солнечного диска («зайчика») на интересующий объект. Сигнальное зеркало состоит из двух скрепленных на шарнире металлических пластинок, поверхность одной из которых хромирована и отполирована. Пластинка имеет визирное отверстие. Для подачи сигналов зеркало следует держать в руке таким образом, чтобы в его визирное отверстие на верхней створке было видно судно или самолет, которым подается сигнал (рис. 149, а). Чтобы «зайчик» упал на цель и на судне или самолете заметили ваш сигнал, необходимо развернуть зеркало так, чтобы луч, прошедший через визирное отверстие и отраженный от нижней створки на внутреннюю поверхность верхней створки в виде светлого кружка, совпал с визирным отверстием (рис. 149,6).

Чтобы зеркало не упало в воду, оно должно иметь шнурок, который во время подачи сигналов надевают на шею.

Пиротехническая сигнализация или пиротехнические средства служат для подачи сигналов о местонахождении судна или при бедствии судна. Пиротехнические средства разделяются на дневные (густой оранжевый дым) и ночные (ярковидные звезды или пламя).

Шлюпочная парашютная ракета РБ-40Ш взлетает на высоту не менее 200 м, горит ярко-красным огнем и медленно опускается на парашюте. Продолжительность горения 35 сек. Дальность видимости сигнала 10-15 миль.

Ночной сигнальный патрон, обычно называемый «фальшфейер», при горении удерживается в руках и дает факел красного, голубого или белого огня.

Патроны соответственно обозначаются Ф-2К, Ф-2Г и Ф-2Б.

Фальшфейеры красного огня предназначаются для подачи сигналов бедствия, белого – для привлечения внимания, голубого – для вызова лоцмана. Время действия сигнала у патронов красного и голубого огня – не менее 60 сек., у белого – 30 сек. Дальность видимости 5 миль.

Фальшфейеры безопасны в обращении и не задуваются ветром.

Патрон сигнальный дневной при срабатывании выделяет оранжевый дым, который виден с дистанции 3-4 мили. Время горения патрона не менее 30 сек.

Эффективно применяются в светлое время суток плавающие дымовые шашки. Густой дым оранжевого цвета даже при ясной и тихой погоде виден не менее чем на 5 миль. Дымообразование происходит в течение 5 мин. и проходит без открытого пламени.

Пиротехнические патроны надежны, а подготовка к действию вышеупомянутых пиротехнических средств занимает не больше 7-10 сек.

Для подачи сигнала отвинчивается колпачок патрона и резким движением выдергивается кольцо со шнуром. Все патроны при подаче сигнала необходимо держать от себя по ветру.

К .визуальной сигнализации относятся и красители водной поверхности, хорошо видимые с самолета.

К красителям относятся пакеты с красителями – флоуресцеином или уранином марки «А», окрашивающие поверхность воды на площади до 50 м 2в желто-зеленый цвет. Дальность видимости такого пятна с самолета достигает 15-20 км.

Не обязательно при плавании на открытых водных пространствах иметь все вышеуказанные средства пиротехнической сигнализации, но как минимум 1-2 средства из каждой из вышеперечисленных пиротехнических групп надо иметь на судне. Можно иметь одно средство, надежно заменяющее другое. Это необходимо для случая подачи сигнала бедствия. Во избежание пожара зажигать пиротехнические сигналы нужно только за бортом с подветренной стороны судна.

На маломерных судах для подачи сигналов, привлечения внимания, указания своего места нахождения в тумане (плохой видимости), при отсутствии визуальной сигнализации применимы все виды автомобильных сигналов, свистки, сигнальные рожки, колокола. Дальность слышимости автомобильного сигнала 1 миля, рожка – 0,5 мили, свистка – в два раза дальше слышимости голоса, электрических, воздушных сирен и паровых гудков – 2 км.

Патрон сигнала бедствия П12 издает сигнальный звук, слышимый при тихой погоде на расстоянии не менее 5 миль.

В качестве радиотехнического сигнального средства для подачи сигналов бедствия на маломерных судах применима аварийная переносная шлюпочная радиостанция «Шлюп» и аварийная самолетная радиостанция «Кедр-С», которые могут работать как от автоматического датчика сигналов тревоги и бедствия, так и от ручного ключа. Приемник радиостанции «Шлюп» имеет два диапазона волн: 400-550 кгц и 600-9000 кгц. Передачу сигналов можно вести на волнах с частотами 500, 6273 и 8364 кгц. Станция имеет форму цилиндра диаметром 280 мм, высотой 500 мм, весит 25 кг и питается от ручного генератора.
