К средствам визуальной связи относится флажная и световая сигнализации.

А. Флажная сигнализация

Флажной семафор (рис. 148, а) – наиболее распространенный и доступный вид связи. Сущность его в том, что каждой букве русского алфавита соответствует определенное положение рук. В семафорной азбуке насчитывается 29 буквенных знаков, 8 служебных и 4 знака перемены места. Для того чтобы пользоваться флажным семафором, судоводитель-любитель должен его хорошо знать, а на судне в плавании иметь два флага яркой окраски, прибитых к ручкам для удобства пользования. Необходимо иметь также запасную пару семафорных флажков.

Сигнальные флаги (см. приложение) используются для связи и сигнализации с постами, маяками и проходящими судами. Если мореплаватель-любитель не знает на память значения каждого флага или сочетания флагов, то на судне нужно иметь таблицу, где были бы выписаны эти значения. Сочетания флагов, приведенные в приложении, судоводитель в морском плавании обязан знать наизусть и иметь на судне заготовленные сочетания, чтобы в нужный момент быстро сообщить сигнал предупреждения или бедствия или прочитать сигнал, поднятый другим судном.

Значения однофлажных сигналов

А – «Я произвожу испытания на скорость»

Б – «Я гружу (выгружаю) взрывчатое вещество»

В – «Мне нужна медицинская помощь»

Г – «Мне нужен лоцман»

Д – «Держитесь в стороне от меня. Я управляюсь с трудом»

Е – «Я направляю свой курс вправо»

Ж – «Мне нужна помощь»

З – Предупредительный сигнал вызова береговой станции

И – «Я собираюсь делать сообщение по семафору»

К – «Остановите немедленно свое судно»

Л – «Остановитесь. У меня есть важное сообщение»

М – «У меня на борту доктор»

Н – «Нет», отрицательный

О – «Человек за бортом»

П – В море: «Ваши огни погасли». В порту: «Экипажу собраться на судно»

Р – «Мое судно не имеет хода»

С – «Мои машины работают полным ходом назад»

Т – «Не пересекайте моего курса»

У – «Вы идете к опасности.»

Ф – «Я не управляюсь. Держите связь со мной»

X – «У меня на борту лоцман»

Ц – «Да», утвердительный

Щ – «Мое судно не заражено»

Ь – «Прекратите свои действия, следите за мной»

Ы – «Я везу почту»

Рис. 148 а – алфавит флажного семафора

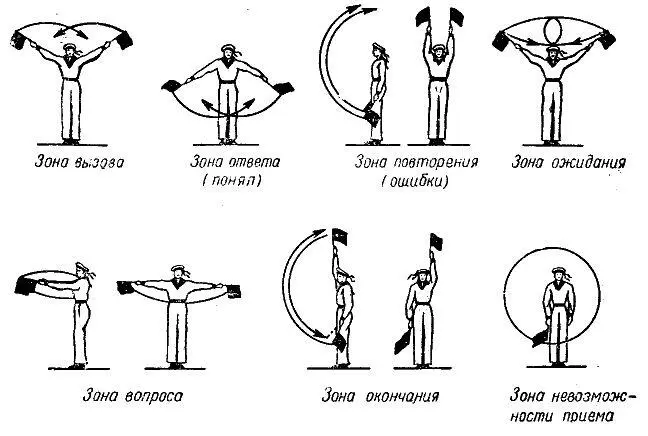

Рис. 148 б – отдельные знаки и приемы

Б. Световая сигнализация

Световая сигнализация используется в темное время суток, когда другими средствами связи нельзя передать сообщение. Каждой букве русского алфавита присвоено определенное сочетание, состоящее из набора точек и тире, передаваемых прожектором, сигнальным прибором или клотиком.

Точка передается коротким нажатием ключа, замыкающего электрическую цепь. Тире должно быть в три раза продолжительнее точки.

При отсутствии электрического освещения сообщение можно передавать электрическим карманным фонарем или масляным фонарем, прикрывая свет ладонью руки или фуражкой.
