Лев Скрягин - Книга о якорях

Рис. 154. Якорь Лундина

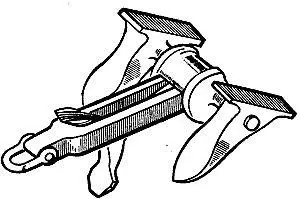

Рис. 155. Якорь Васильянова

На рис. 154 показан один из них, запатентованный в 1933 году шведским инженером Лундиным. Из чертежа видно, что конструкция якоря очень сложна. Более удачен быстрозахватывающий якорь, изображенный на рис. 155. Его запатентовал советский инженер Н. Васильянов в 1928 году. Веретено якоря — овальной формы, с вырезами для двух пар поворотных рогов, насаженных на шток. Для облегчения подъема на якоре сделан рым для буйрепа.

Рис. 156. Каждая лапа этого якоря вращается независимо…

Удачное решение кострукции быстрозахватывающего якоря нашел в 1911 году шотландский инженер Штахельбергер (рис. 156). Три лапы, насаженные на один соединительный болт, вращаются независимо одна от другой. Их разворот ограничивается тем, что основание захватов на каждый из трех лап упирается в нижнюю часть рамы веретена. При работе на разнородных грунтах и грунтах, засоренных камнями, у этого якоря неоспоримое преимущество перед двулапыми якорями. Он хорошо держит и на гальке. Подобный трехлапый якорь был запатентован в СССР инженером Г. Черемухиным в 1938 году.

Рис. 157. Якорь Колина

Неплохо зарекомендовал себя трехлапый якорь, предложенный французом А. Колином (рис. 157). Им часто пользуются яхтсмены [51].

Ни один якорь не застрахован от того, чтобы не зацепиться за корчу, камень, за чужую якорь-цепь или подводный кабель. Иногда, попав в расщелину, он навсегда остается на дне. Довольно часто якоря зацепляются за корпуса затонувших судов. В 1961 году шведы поднимали со дна гавани старинный военный корабль «Ваза», который перевернулся вверх килем и затонул почти со всем экипажем на виду у всего Стокгольма в 1628 году. Поднятый корабль решили превратить в своеобразный музей. Во время реставрации из его корпуса извлекли 29 якорей различных эпох и конструкций. Акватории портов, вообще говоря, — своего рода свалки металлолома. Поэтому каждую гавань можно образно назвать кладбищем якорей.

Поистине огромное кладбище якорей находится под Варной, у мыса Галата. Здесь болгарские водолазы обнаружили римские якоря со свинцовыми штоками, множество железных двурогих якорей времен Средневековья и массу современных якорей с поворотными лапами. Причина образования этого кладбища — господствующий в этом районе норд-ост. Когда он задувал, суда, бросившие якоря у мыса, вынуждены были оставлять их на дне и уходить в море, чтобы не разбиться на подводных камнях. Многие якоря здесь были обнаружены застрявшими в трещинах скального грунта.

Рис. 158. Якорь Шадрина

Все это и заставило изобретателей подумать над созданием самоосвобождающихся конструкций. В 1946 году советский инженер-гидротехник И. Шадрин получил авторское свидетельство на якорь, показанный на рис. 158. Если якорь на грунте за что-нибудь зацепится, то при рывке за буйреп срабатывает пружинный кулачок и одна из двух средних лап откидывается в сторону. При этом веретено свободно отклоняется вверх на угол 130°. Якорь, не встречая никакого сопротивления, легко вытаскивается. Средние лапы, играющие роль захватов, принимают участие в работе якоря, если даже его веретено оторвалось от грунта.

А вот другой принцип самоосвобождающегося якоря (рис. 159). Это конструкция американца Г. Дайла, предложенная им в 1953 году. Чтобы освободить якорь, зацепившийся за чужую якорь-цепь, нужно изменить направление тяги на 180°. При этом якорная скоба цепи передвинется по веретену и приблизится к головной части якоря.

Рис. 159. Принцип действия якоря Дайла

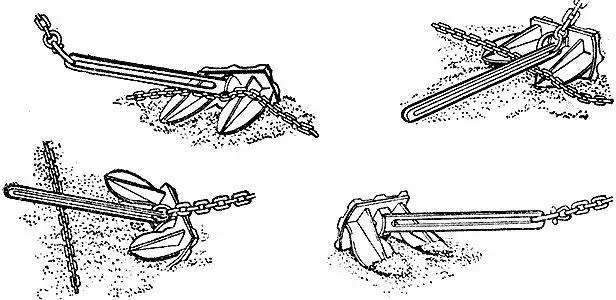

Рис. 160. Скользящая скоба

На рис. 160 показан якорь, на который тоже был выдан патент. Он предназначен для использования на рейдовых стоянках со сменой приливно-отливных течений. С изменением направления течения судно начинает действовать на якорный канат с противоположной стороны. В этом случае скользящая скоба передвигается к лапам якоря, они перекидываются и забирают снова уже в противоположном направлении тяги. Несмотря на оригинальность идеи, конструкция этого якоря сложна и ненадежна.
