Рис. 136. «Лягушка»

Обычно вес мертвых якорей выбирают в зависимости от размеров плавучего сооружения, которое они предназначены удерживать на водной поверхности. Однако у гидрографов и у путейцев-водников не всегда под рукой есть твердые нормативы на типы и веса мертвых якорей. Поэтому мертвые якоря из чугуна пли железобетона нередко излишне тяжелы. Например, при проектировании судоходной обстановки на Камском водохранилище для установки малых речных буев был рекомендован чугунный сегментный якорь весом 250–300 кг. Опыт эксплуатации Камского водохранилища показал, что для установки указанных буев требовался якорь весом не более 100 кг.

Рис. 137. «Сегмент» Камского водохранилища

Речники на этом водохранилище крепили средние морские буи высотой 3,15 м не чугунными якорями весом в тонну, а сегментными якорями из железобетона, которые весили 300 кг. На их изготовление шел цемент марки «500». Состав цементного раствора — 1:3, инертный материал — речной песок. На рис. 137 показан тип железобетонного якоря самой облегченной конструкции, которую применили на Камском водохранилище. Для армирования бетона использовалось круглое железо диаметром 14 мм. Рамы изготавливали из круглого железа диаметром 16 мм. Камские «сегменты» выдержали проверку времени: оказалось, что по прочности они не уступают чугунным якорям, хотя более чем на треть дешевле последних.

Рис. 138. Якорь Саханского

А вот как усовершенствовал сегментный чугунный якорь еще в 1907 году русский гидротехник Н. Саханский (рис. 138). Приварив к краям сегмента широкий обруч, он намного увеличил присасывающую поверхность якоря и повысил его держащую силу [31]. Если в те времена в России изготовление «лягушки» весом в 150 пудов обходилось в 300 рублей, то стоимость якоря Саханского, такой же держащей силы, составляла 70 рублей. К сожалению, в наше время якорь Саханского позабыт.

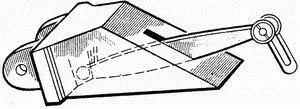

Рис. 139. Мертвый якорь направленного действия

В местах, где есть течение и меняется уровень воды, используют железобетонный якорь направленного действия, изображенный на рис. 139. Чтобы он не выламывался из грунта при повышении уровня воды во время прилива, его веретено сделано подвижным.

Рис. 140. Якорь-гриб плавучего маяка

Очень часто в качестве мертвого якоря применяют грибовидные якоря, о которых рассказывалось в шестой главе. Для их установки обычно размывают грунт на несколько метров (рис. 140). Уложенный таким образом якорь-гриб становится якорем кругового действия с хорошей держащей силой.

Рис. 141а. Якорь Воренкампа

Для установки понтонов бурильных снарядов и плавучих нефтяных вышек на неустойчивых илистых грунтах неплохо зарекомендовали себя мертвые якоря, показанные на рис. 141. Первый из них запатентован в 1954 году американским инженером Воренкампом (а), а второй чуть позже американцем Бауманом (б). Оба якоря получили распространение в США при бурении нефтяных скважин на дне Мексиканского залива близ побережья штатов Техас и Луизиана.

Рис. 141б. якорь Баумана

Они просты, прочны и обладают колоссальной держащей силой. Например, якорь Воренкампа весом 250 кг выдерживает тяговое усилие 70 т. При этом он зарывается в ил на пятнадцать метров. Однако без буйрепа его вытащить невозможно. Размывание же грунта для его подъема дороже самого якоря. Поэтому, когда бурильный снаряд ставят на новую скважину, такие якоря оставляют в грунте.

Ни один из изобретенных в мире якорей не принес столь большого материального вознаграждения автору, как якорь-винт, запатентованный английским гидротехником Митчеллом в 1848 году. За несколько недель до истечения срока действия патента управление порта Ньюкасл-на-Тайне заплатило Митчеллу 2500 фунтов стерлингов за право воспользоваться его изобретением. По тому времени эта сумма — целое состояние.
