Авиационный сборник № 3

Ручки управления триммерами элеронов и руля поворота расположены необычно (рис. 4, 5): ручка управления триммерами элеронов — на штурвальной колонке, а рычаг управления триммером руля поворота — на наклонном стенде между ног летчика.

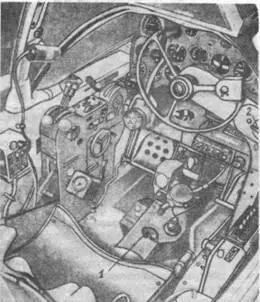

Рис. 4

Рис. 5. Штурвальная колонка:

I — кнопка включения микрофона; 2 — гашетка; 3 — штурвал; 4 — рукоятка управления триммерами элеронов

На всех самолетах Р-38 кабина обогревается выхлопными газами. На самолетах серий Р-38Е и P-38F предусмотрен, кроме того, обогрев отсека вооружения.

Вооружение самолетов. Р-38D состоит из пушки калибра 37 мм с боезапасом 15 снарядов и четырех пулеметов калибра 12,7 мм (по 200 патронов на каждый).

На самолетах серий Р-38Е и P-38F установлена пушка калибра 20 мм с боезапасом 150 снарядов. Пулеметы те же, но запас патронов увеличен до 500 на каждый пулемет. Перезарядка пушки на всех сериях от гидросистемы.

Все вооружение установлено в носовой части фюзеляжа.

Модификация. Фоторазведчик P-38F-4 является модификацией истребителя серии Р-ЗЕ со следующими изменениями: снято все вооружение и на его место установлены четыре фотокамеры Ферчайльд. В связи с этим сделаны незначительные изменения в конструкции носовой части фюзеляжа; в кабине установлено управление фотооборудованием и поставлена дополнительная вакуум- система. Под центропланом подвешены на боковых балках два сбрасываемых бензобака емкостью 284, 568 или 1135 л каждый.

Истребитель сопровождения P-38F-1-L-0 отличается от истребителя серии P-38F также установкой двух подвесных сбрасываемых бензобаков под центропланом. Изменена, кроме того, радиоустановка (установлен приемник дальнего действия).

Подвесные баки на самолетах всех серий могут быть заменены бомбами эквивалентного веса — по 205 кг, 410 кг или 640 кг каждая.

Характеристики вариантов P-38D, Р-38Е и P-38F мало отличаются друг от друга (разница в весе пустого в пределах 150 кг, в полетном весе до 400 кг). Ндже приведены характеристики варианта Р-38Е и истребителя сопровождения P-38F-1-L-0. Увеличенный запас горючего у последнего варианта равен 2610 кг (820 кг нормального запаса, 1640 кг в подвесных баках и 150 кг весят сами подвесные баки). Данные фоторазведчика P-38F-4 почти такие же, как у истребителя сопровождения.

Характеристика самолета

Размах крыла, м 15,05

Длина самолета, м 11,50

Высота самолета на стоянке, м 2,97

Хорда крыла у корня, м 2,97

Хорда крыла у конца, м 0,92

Размах стабилизатора, м 6,03

Ширина колеи шасси, м 5,03

Площадь, м²:

крыла 30,20

элеронов 2,27

закрылков 3,96

стабилизатора 4,95

руля высоты 2,28

килей 2,55

рулей направления 1,96

О системах условных обозначений американских авиадвигателей (ЭИ № 12 (216), ноябрь 1943 г.)

В США существуют три вида условных обозначений авиационных двигателей: фирмы, военного ведомства и военно-морского флота. Обозначения ВВС армии и ВВС флота построены на одном и том же принципе: каждая фирма применяет свое особое обозначение.

Условное обозначение в военном ведомстве состоит из трех частей: 1) латинской буквы, характеризующей тип двигателя; 2) числа (трех- или четырехзначного), характеризующего литраж двигателя в кубических дюймах; 3) порядкового номера модификации данного типа.
