Для лучшего наполнения цилиндров рабочей смесью впускной клапан открывается чуть раньше того момента, когда поршень достигает ВМТ, а выпускной (для лучшей очистки от отработавших газов) — несколько раньше, чем поршень доходит до НМТ. В результате впускной клапан начинает открываться в тот момент, когда выпускной клапан еще полностью не закрылся. Такое положение клапанов называется их перекрытием. Когда же оба клапана в одном цилиндре надежно закрыты, происходит такт сжатия или рабочий ход поршня.

Система питания двигателя предназначена для хранения, очистки и подачи топлива, очистки воздуха, приготовления горючей смеси и по-дачи ее в цилиндры двигателя. Количество и качество этой смеси должно быть разным при различных режимах работы двигателя, что также находится «в компетенции» системы питания. Поскольку мы будем рассматривать работу бензиновых двигателей, топливом у нас всегда будет бензин.

В зависимости от вида устройства, осуществляющего подготовку топливо-воздушной смеси, двигатели могут быть инжекторными, карбюраторными или оборудованными моновпрыском.

Система питания состоит из следующих основных элементов (рис. 2.12):

♦ топливного бака;

♦ топливопроводов;

♦ фильтров очистки топлива;

♦ топливного насоса;

♦ воздушного фильтра;

♦ карбюратора или инжектора с электронной системой управления.

Топливный бак (или бензохранилище) — это специальная металлическая емкость вместимостью 40–80 литров, которая чаще всего устанавливается в задней (более безопасной) части легкового автомобиля. Топливо в бензобак заливают через горловину, в которой предусмотрена трубка для выхода воздуха при заправке. На некоторых машинах в самой нижней точке бензобака есть сливная пробка, позволяющая при необходимости полностью очистить бак от нежелательных составляющих бензина — воды и мусора.

Бензин, залитый в бак легкового автомобиля, предварительно очищается сетчатым фильтром, установленным внутри бака на топливозаборнике. В бензобаке также размещен датчик уровня топлива (поплавок с реостатом), показания которого выводятся на щиток приборов.

Из топливного бака бензин подается к карбюратору по топливопроводу, который проходит под днищем автомобиля. По пути топливо проходит через фильтр тонкой очистки. Бензин из бака отправляет «в дорогу» топливный насос. Топливные насосы бывают механические и электрические. Механические насосы используют для машин с карбюраторными двигателями. На автомобили, оборудованные электронным впрыском, устанавливают электрические насосы.

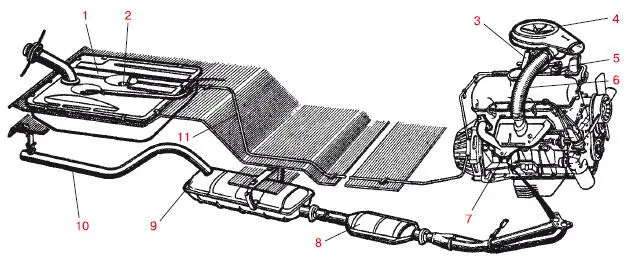

Рис. 2.12. Система питания автомобиля:

1 — топливный бак; 2 — датчик указателя уровня топлива; 3 — карбюратор; 4 — воздушный фильтр; 5 — топливный насос; 6 — шланг подвода нагретого воздуха; 7 — выпускной трубопровод; 8 — дополнительный глушитель; 9 — основной глушитель; 10 — труба глушителя; 11 — топливопровод

Поскольку сейчас мы рассматриваем систему питания карбюраторного двигателя, остановимся подробнее на механических насосах.

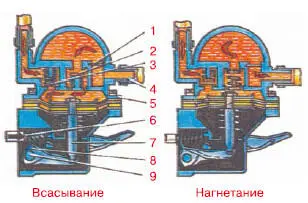

Механический насос (рис. 2.13) состоит из корпуса, подпружиненной диафрагмы с механизмом привода, впускного и нагнетательного (выпускного) клапанов, а также сетчатого фильтра. Топливный насос в зависимости от марки автомобиля приводится в действие либо эксцентриком (кулачком) распредели тельного вала, либо эксцентриком, размещенным на валу привода масляного насоса и прерывателя-распределителя. В обоих случаях вращающийся эксцентрик качает рычаг привода топливного насоса, прижатый к нему пружиной. Этот рычаг воздействует на шток с подпружиненной диафрагмой.

Когда рычаг тянет шток с диафрагмой вниз, пружина диафрагмы сжимается, и над ней создается разрежение, под действием которого впускной клапан, преодолев усилие своей пружины, открывается. Через этот клапан топливо из бака втягивается в пространство над диафрагмой. Когда рычаг освобождает шток диафрагмы (часть рычага, связанная со штоком, перемещается вверх), диафрагма под действием собственной пружины также перемещается вверх, впускной клапан закрывается, и бензин выдавливается через нагнетательный клапан к карбюратору. Этот процесс происходит при каждом повороте приводного вала с эксцентриком.
