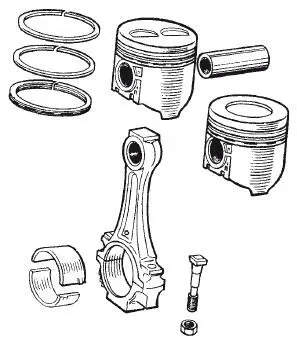

Рис. 2.10. Детали шатунно-поршневой группы:

1 — маслосъемное поршневое кольцо; 2, 3 — компрессионные поршневые кольца; 4, 6 — поршни; 5 — поршневой палец; 7 — шатун; 8 — крышка шатуна; 9 — шатунный вкладыш; 10 — отверстие на шатуне для выхода масла; 11 — метка «П» на поршне

Верхняя часть двигателя — вторая по значимости и по величине его составляющая — называется головкой блока цилиндров. В ней расположены камеры сгорания, клапаны и свечи зажигания, а также распределительный вал (на большинстве двигателей легковых автомобилей). В головке, как и в блоке цилиндров, предусмотрены каналы и полости для циркуляции охлаждающей жидкости и масла. Головка крепится к блоку цилиндров с помощью резьбовых соединений, а сверху через прокладку закрывается штампованной крышкой.

ДВС работает в очень жестком режиме: коленчатый вал двигателя на холостом ходу совершает около 1000 оборотов в минуту, то есть за секунду — около 16 полных вращений.

При движении автомобиля количество оборотов возрастает в 2–5 раз, то есть всего лишь за одну секунду коленвал совершает до 80 оборотов. При этом коленвал связан с поршнями, причем всего за пол-оборота вала поршень проделывает весь путь в цилиндре сверху вниз или наоборот, а за полный оборот — совершает два хода, да еще с полной остановкой в верхней и нижней мертвых точках и последующим изменением направления движения на противоположное. При этом поршни перемещаются в цилиндрах при очень высоких температурах и давлении.

Газораспределительный механизм предназначен для своевременного впуска в цилиндры двигателя горючей смеси и выпуска отработавших газов. Также он обеспечивает надежную изоляцию камеры сгорания от окружающей среды во время тактов сжатия и рабочего хода.

ГРМ состоит из следующих основных элементов (рис. 2.11):

♦ распределительного вала;

♦ рычагов;

♦ ремня газораспределительного механизма (ремень ГРМ) или цепи;

♦ впускных и выпускных клапанов с мощными пружинами;

♦ впускных и выпускных каналов.

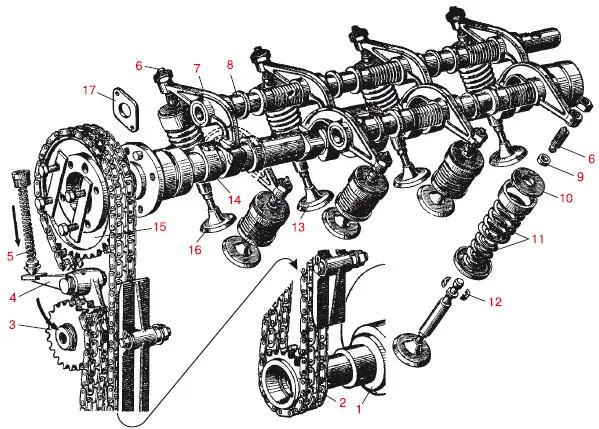

Рис. 2.11. Газораспределительный механизм:

1 — коленчатый вал; 2 — ведущая звездочка; 3 — звездочка натяжного устройства; 4 — двуплечий рычаг; 5 — пружина; 6 — регулировочный винт; 7 — коромысло; 8 — ось коромысла; 9 — наконечник регулировочного винта; 10 — опорная шайба пружины; 11 — наружная и внутренняя пружины; 12 — крепления опорной шайбы на клапане; 13, 16 — выпускной и впускной клапаны; 14 — кулачок; 15 — ведомая звездочка распределительного вала; 17 — упорный фланец

Распределительный вал в большинстве двигателей легковых автомобилей установлен на головке блока цилиндров. Его образуют кулачки (эксцентрики), количество которых соответствует числу клапанов двигателя, то есть каждый кулачок работает только со своим конкретным клапаном. При вращении распределительного вала его кулачки через рычаги воздействуют на клапаны. Этим обеспечивается своевременное открытие и закрытие впускных и выпускных клапанов. Иными словами, для открытия и закрытия клапанов должен повернуться распределительный (или кулачковый) вал.

В большинстве ДВС распредвал вращается от коленвала: с помощью или цепной передачи, или зубчатого ремня, натяжение которых регулируется специальными устройствами.

Ременный привод работает тише, прост в установке, не требует смазки, упрощает конструкцию двигателя и снижает его массу. Цепной привод имеет обратный эффект. Но если рвется ремень ГРМ, выходят из строя клапаны, если же повреждена цепь, то «страдает» фактически только она. Натяжение в цепном приводе регулируется подпружиненным плунжером, а ремня — роликом.

Большинство современных двигателей оснащено ременным приводом распредвала.

На примере одноцилиндрового ДВС рассмотрим работу газораспределительного механизма (см. рис. 2.7). Распредвал, получив вращение от коленвала, поворачивается. Его кулачок набегает на рычаг, который нажимает на стержень подпружиненного клапана и, преодолев сопротивление пружины, открывает его. Продолжая вращаться, кулачок сбегает с рычага (толкателя), и под воздействием пружины клапан закрывается. Дальше поршень через открытый впускной или выпускной клапан соответственно засасывает горючую смесь или выталкивает отработавшие газы.
