Вертолёт, 2005 № 04

Весьма ценными оказались результаты совместных исследований по существенному снижению вредного сопротивления вертолета «Ансат». Анализ аэродинамической компоновки вертолета показал, что для уменьшения области диффузорного отрыва потока на задней части корпуса необходимо в первую очередь ликвидировать подвесные топливные баки, ослабить диффузор путем удлинения кормовой части корпуса. Далее для предотвращения попадания вихрей шасси на кормовую часть фюзеляжа было принято решение утопить подфюзеляжные части рессор в фюзеляж, а стойки шасси разместить в обтекателях. Для повышения путевой устойчивости вертолета была изменена конфигурация вертикального оперения.

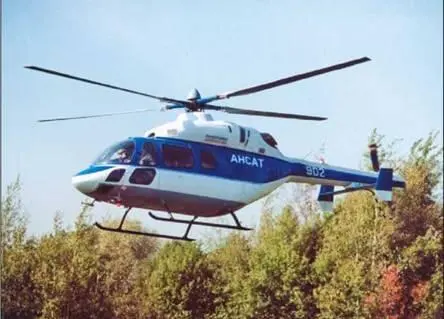

Вертолет «Ансат»

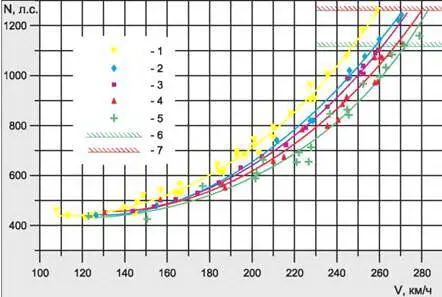

1 — исходный вариант; 2 — сняты подвесные топливные баки; 3 — увеличено удлинение кормовой части фюзеляжа; 4 — утоплены в фюзеляж подфюзеляжные части рессор; 5 — стойки рессор укрыты обтекателями; 6 — ограничение по редуктору двигателя на максимальном продолжительном режиме; 7 — ограничение по редуктору двигателя на взлетном режиме

Вопросы общей и местной аэродинамики вертолета «Ансат» решались на моделях в аэродинамической трубе Т-105. В летных испытаниях надежно определялась эффективность новых решений. Оба направления работ были согласованы и хорошо дополняли друг друга. Зависимости потребной мощности и километрового расхода топлива от истинной воздушной скорости полета вертолета «Ансат» даны на рис. 3 и 4.

Можно подвести итоги совместных работ ЦАГИ и КВЗ по вертолету «Ансат»:

— максимальная скорость полета возросла на 25 км/ч, достигнув передового для легких вертолетов уровня V max=280 км/ч;

— на заявленной крейсерской скорости V кр=250 км/ч потребная мощность уменьшилась на 250 л.с. (или на 20 % максимальной взлетной мощности силовой установки);

— километровый расход топлива на скорости 250 км/ч упал на 20 % и составил q кр=0,96 кг/км;

— наивыгоднейшая скорость полета (режим максимальной дальности) возросла на 30 км/ч и составила 225 км/ч. Километровый расход топлива на этой скорости упал на 16 %, достигнув минимума: q min=0,92 кг топл./км;

— обеспечен требуемый уровень характеристик устойчивости вертолета.

По летно-техническим характеристикам и топливной эффективности вертолет «Ансат» относится к наиболее совершенным в мире вертолетам подобного класса.

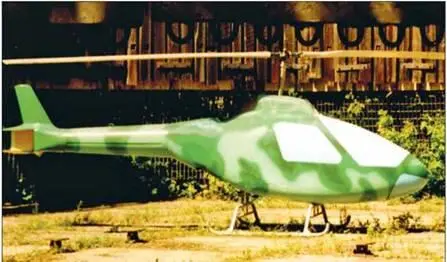

Макет вертолета на гоночной площадке

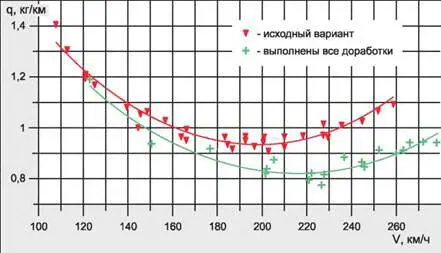

Рис. 4. Зависимости километрового расхода топлива от истинной воздушной скорости полета для вариантов корпуса прототипа 2 вертолета «Ансат»

Глубокий технический прорыв обеспечили скоростные аэродинамические профили серии ЦАГИ-5 с относительными толщинами с=7,9,11 %. Концевой профиль этой серии с относительной толщиной с=7 % (при С у=0) достиг максимума критического числа М кр=0,895 (при максимальной несущей способности С у=1,1) при числе М=0,4. В 2003 году разработана модификация профиля этой серии ЦАГИ-5М с относительной толщиной 9 %, обладающая высоким уровнем аэродинамического качества в рабочем диапазоне чисел M=0,65-0,8. Величину максимального качества в этом диапазоне удалось поднять на 10 единиц.

Профили серии ЦАГИ-5 и ЦАГИ-5М предназначены для несущих винтов скоростных высокоманевренных вертолетов. Полученные результаты открывают принципиальные возможности создания винтов с высоким уровнем эквивалентного аэродинамического качества при больших скоростях полета. Кроме того, профили серии ЦАГИ-5 в сочетании с профилями серии ЦАГИ-4 обеспечивают дополнительные возможности формирования оптимизированных аэродинамических компоновок винтов новых и модернизируемых вертолетов других классов и назначения.

Главное достоинство новых профилей состоит в том, что проблема повышения скорости вертолета решается не только путем «вложения» дополнительной мощности, но и за счет существенного повышения уровня аэродинамического качества новых винтов с новыми профилями.
