Вертолёт, 2005 № 04

— Каким, с Вашей точки зрения, был для завода уходящий 2005 год?

— Очень насыщенным, по-настоящему «рабочим» годом. И самое главное — в уходящем 2005 году КВЗ окончательно утвердился в своем статусе разработчика вертолетной техники: началось серийное производство вертолета «Ансат». Мы смогли реализовать и свои планы в части работ по модификации вертолета «Ансат», впервые показали «Ансат РЦ». Удивили этим, честно говоря, многих. В принципе этот вертолет был создан за год (в истории нашего вертолетостроения есть только один пример такого «скоростного» создания — вертолет Ми-4). Подводя итоги года, можно сказать, что коллектив завода с поставленными задачами справился и справился хорошо.

— Надеемся, что новый 2006 год будет для Казанского вертолетостроительного завода успешным. С Новым годом Вас, Александр Петрович, спасибо за то, что нашли время ответить на наши вопросы!

Беседовал Александр Хлебников

П Р О Е К Т И Р О В А Н И Е

Ми-38

В статье, предлагаемой вниманию читателей, рассматриваются основные результаты работ ЦАГИ последних лет по поиску и отработке новых аэродинамических решений, позволяющих обеспечить прогресс отечественных вертолетов по летнотехническим и экономическим характеристикам. Все работы выполнялись совместно с МВЗ им. М.Л. Миля, ОАО «Камов» и Казанским вертолетным заводом. В поиске и отработке новых аэродинамических решений сотрудники ЦАГИ опирались на развиваемую в институте систему формирования оптимизированного облика вертолета и его элементов — профилей лопастей, компоновок винтов и корпуса. Ключевую роль в этой системе играют теоретические и экспериментальные методы исследования обтекания винтов, трансзвукового обтекания вертолетных профилей, отрывного обтекания корпуса вертолета в условиях аэродинамической интерференции, а также методы оптимизации аэродинамических компоновок элементов вертолета по их целевым функциям (методы нелинейного программирования).

Прогресс в аэродинамике вертолетных профилей демонстрируется на рис. 1, где в координатах основных критериев эффективности даны характеристики трех семейств профилей: ЦАГИ-3, ЦАГИ-4 и ЦАГИ-5 (разработанных в последние три десятилетия). Здесь же приведены и соответствующие характеристики вертолетных профилей исследовательских центров США и Западной Европы (по результатам сравнительных испытаний профилей в аэродинамической трубе больших дозвуковых скоростей Т-106 ЦАГИ). При сопоставлении вертолетных профилей ЦАГИ с зарубежными аналогами видно, что на всех этапах развития профили, разработанные в ЦАГИ, по многим характеристикам их превосходят.

Профилями серии ЦАГИ-3 были оснащены винты боевого вертолета Ми-28 и перспективного транспортного вертолета Ми-38.

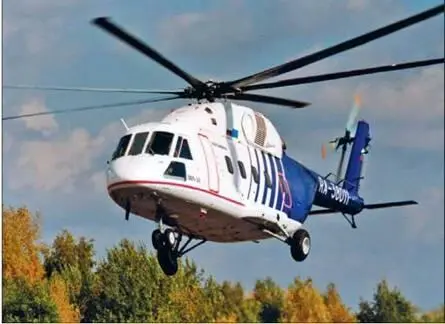

Особого внимания заслуживает вертолет Ми-38, который по уровню аэродинамического совершенства, летно-техническим и экономическим характеристикам существенно опередил соответствующие разработки за рубежом (вертолеты S-92 и EH-101). Этому успеху в значительной мере способствовало выполнение ряда программ совместных исследований и экспериментов ЦАГИ и МВЗ им. М.Л. Миля в аэродинамических трубах. Удалось, в частности, добиться значительного улучшения аэродинамики корпуса. Достаточно сказать, что площадь эквивалентной вредной пластики Ми-38 оказалась рекордно малой для средних транспортных вертолетов с задним грузовым люком (C x S m = 1,75 м² вместо C x S m = 3,5 м² вертолета Ми-8). В интересах модернизации вертолета Ми-8 в аэродинамической трубе Т-105 ЦАГИ была отработана программа поиска рациональных технических решений, обеспечивающих существенное снижение лобового сопротивления корпуса Ми-8.

Наиболее эффективным оказалось решение, позволяющее ослабить диффузорный отрыв потока в области расположения заднего грузового люка. Рациональным выбором формы поверхности фюзеляжа в этой области удалось снизить лобовое сопротивление корпуса вертолета в 1,5–1,6 раза и обеспечить соответствующее повышение эквивалентного аэродинамического качества вертолета в целом, крейсерской скорости и дальности полета. Летные испытания вертолета Ми-8 с модифицированной формой фюзеляжа в ЛИИ также вскрыли этот важный резерв роста технических и экономических характеристик серийных машин.
