Михаил Никольский - А-26 «Invader»

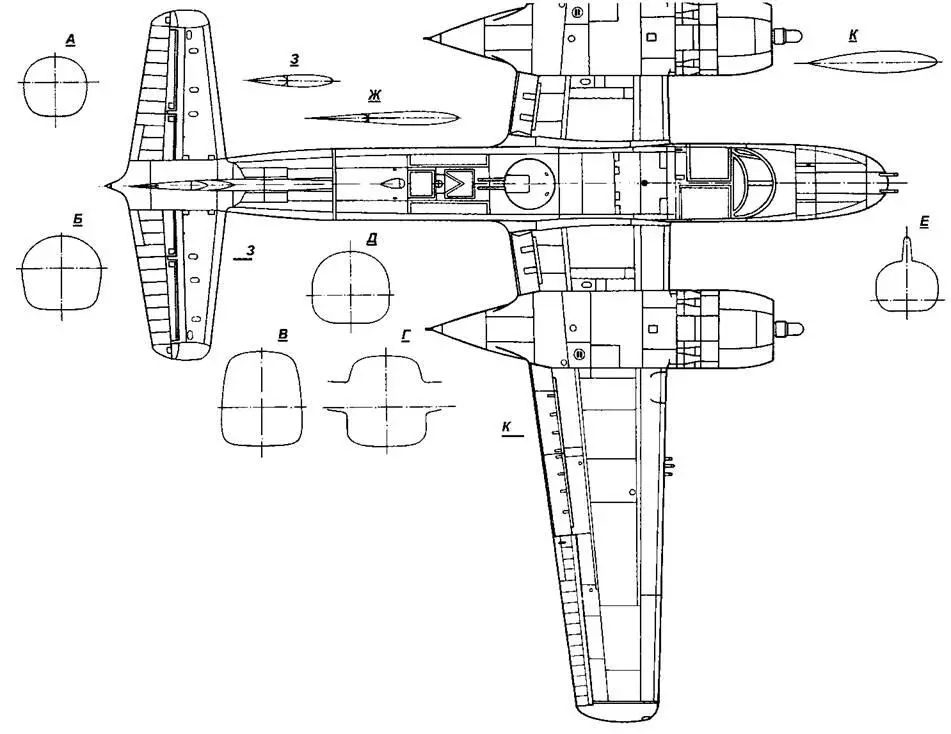

RB-26C

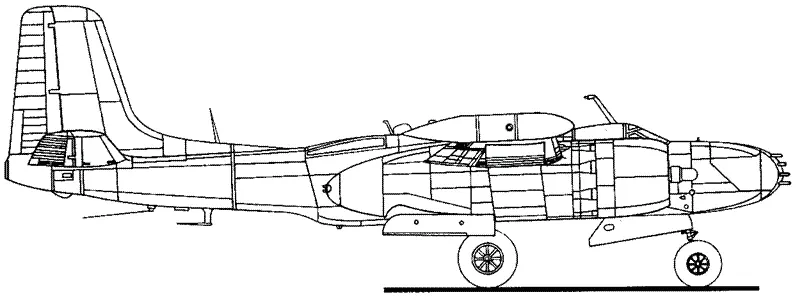

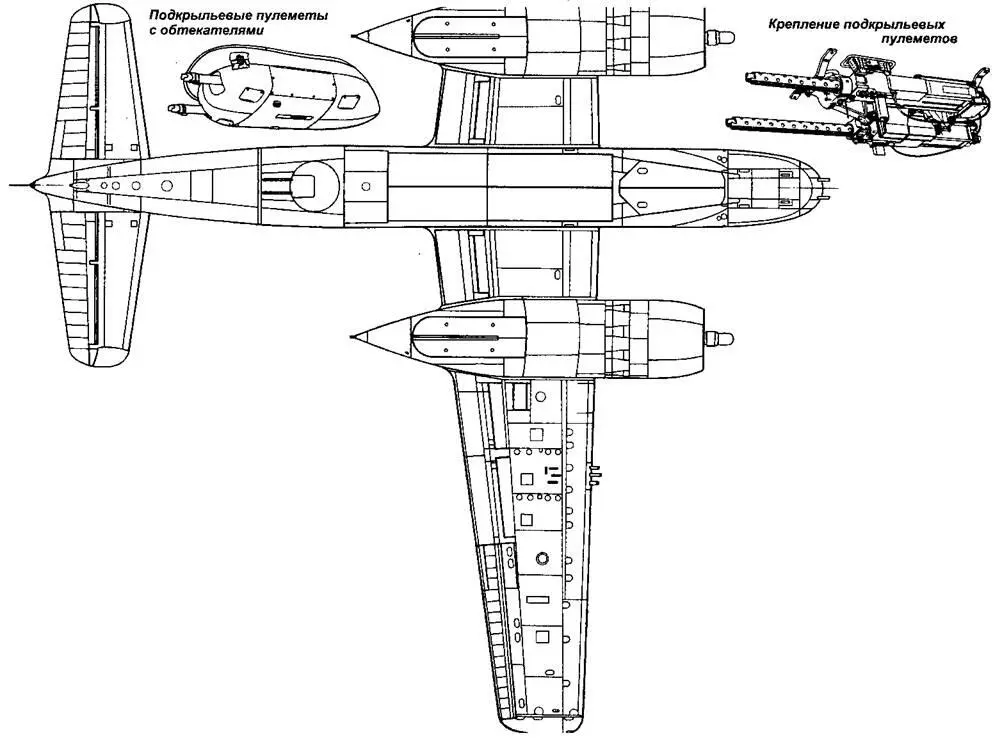

А-26В поздних серий

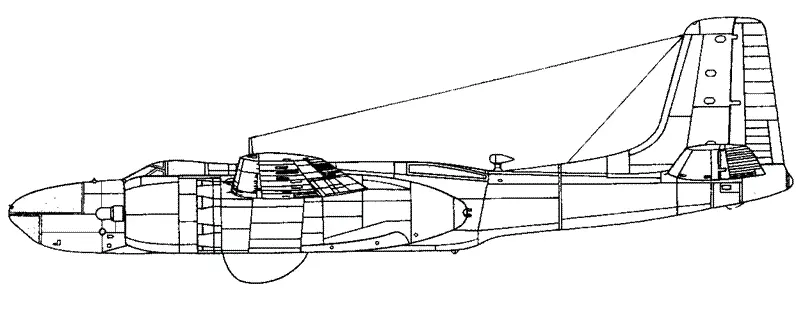

Носовая часть фюзеляжа А-26В первыз серий

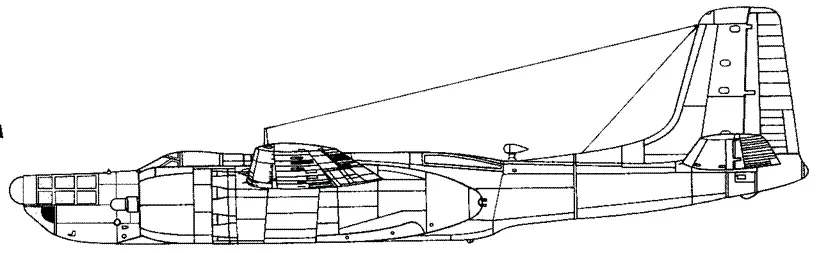

Носовая часть фюзеляжа А-26С

Подвеска 500 фунтовых бомб на крыльевых пилонах

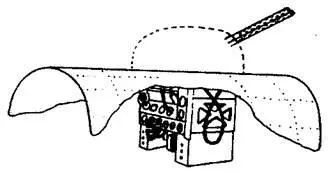

Перископи ческий прицел бортового стрелка

А-26В поздних серий

Носовая часть фюзеляжа А-26С

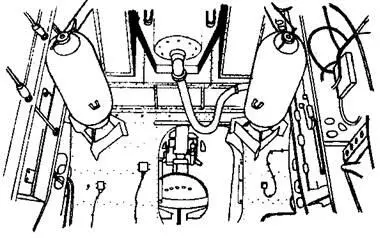

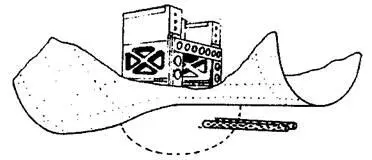

Подвеска бомб в бомбоотсеке

Нижняя башенная пулеметная установка

Верхняя башенная пулеметная установка

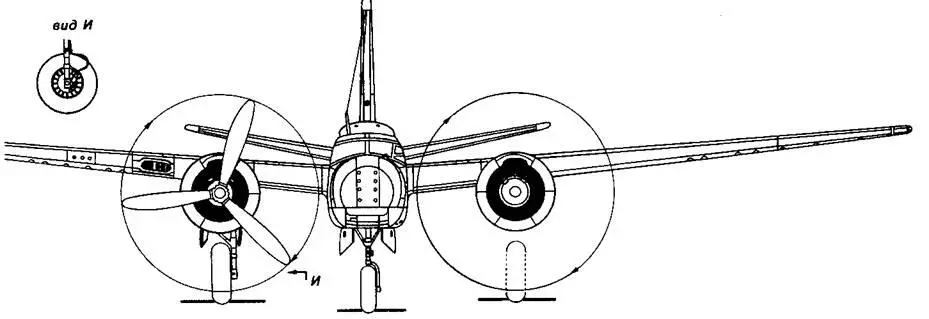

А-26В

А-26С Pathfinder

B-26K (A-26A )

Стойка основного шасси

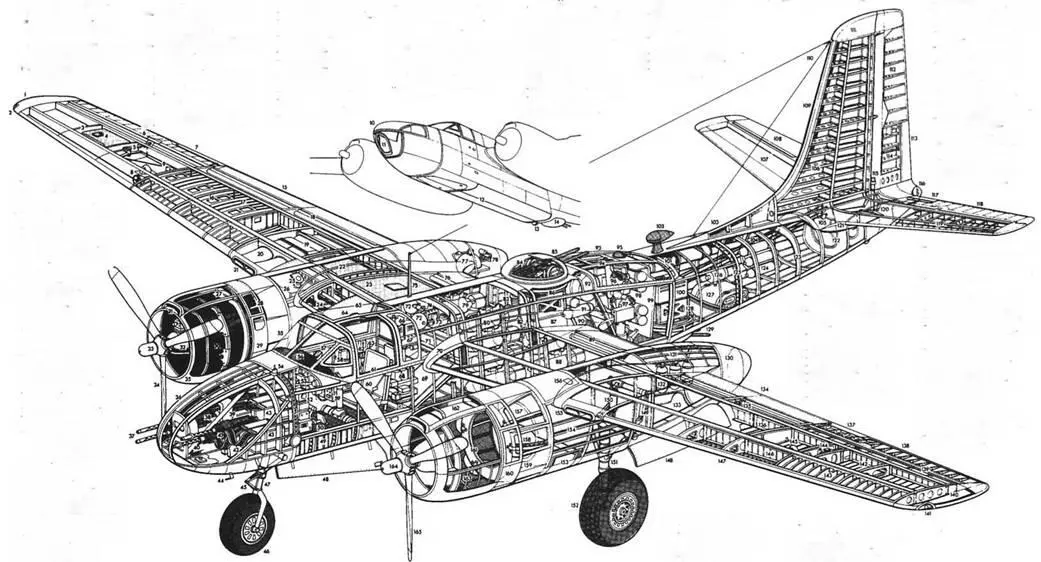

Компоновка А-26В "Инвейдер"

1. Правая эаконцовка крыла. 2. Правый навигационный огонь. 3. Бак воды 4. Крышка горловины бака воды. 5. Шарнир системы управления элероном. 6. Правый элерон 7. Триммер элерона. 8. Посадочная/рулежная фара. 9. Тросы управления. 10. Бомбардировочный вариант носовой части А-26С. 11. Плоское окно бомбардировочного прицела 12. Створки бомбоотсека. 13. Подфюзеляжный перископический стрелковый прицел. 14. Подфюзеляжная турельная установка. 15. Правый внешний закрылок. 16. Смотровые панели крыла. 17. Элементы жесткости, расположенные вдоль хорды. 18. Сегмент двухщелевого закрылка. 19. Маслорадиатор. 20. Воздуховод системы охлаждения 21. Воздухозаборник маслорадиатора. 22. Топливный бак мотогондолы вместимостью 1136 л. 23. Крыльевой внутренний топливный бак вместимостью 379 л. 24. Проводка управления. 25. Фильтр маслобака. 26. Маслобак.

27. Вход воздуха в карбюратор 28 Выхлопные патрубки. 29 Воздушные заслонки капота. 30. Звездообразный двухрядный 18-цилиндровый двигатель R-2800-27 «Дабл Уосп» фирмы «Пратт- Уитни». 31. Воздухозаборник карбюратора. 32. Редуктор двигателя. 33. Механизм изменения шага воздушного винта. 34. Трехлопастный воздушный винт. 35. Съемный капот двигателя. 36. Универсальная носовая часть А-26В. 37. Пулеметные стволы. 38. Четыре 12.7-мм пулемета правого борта. 39. Каналы выброса гильз. 40. Силовой подкос пулеметного отсека. 41. Два 12.7-мм пулемета левого борта. 42. Рукава подачи боеприпасов. 43. Патронные ящики. 44. Трубка Пито. 45. Шлиц-шарнир носового колеса. 46. Убирающееся назад носовое колесо. 47. Амортизатор носовой стойки. 48. Створки ниши носовой стойки. 49. Горизонтальная переборка между кабиной и нишей носовой стойки 50. Педали руля поворота. 51 Взаимозаменяемая носовая переборка. 52. Панель управления автопилотом 53 Задняя часть приборной панели. 54. Фиксированный передний визир. 55. Ветровое стекло.

56. Кожух приборной панели. 57. Коллиматорный прицел. 58. Прозрачные панели. 59. Штурвал управления 60. Сиденье пилота. 61. Панели бокового обзора пилота/ входной люк 62 Управление сбросом бомб 63. Место бомбардира- штурмана 64 Сдвижная часть фонаря 65. Входной люк бомбардира штурмана. 66 Регулятора подачи кислорода. 67 Радиостойка. 68. Радиоприемники и передатчики 69. Бронированная панель бомбоотсека. 70 Зализ центроплана 71 Бронированная переборка лонжерона крыла 72. Гидроаккумулятор. 73 Воздушный фильтр. 74 Клапан противообледенительной системы. 75 Антенная мачта 76 Внутренняя секция двухщелевого закрылка. 77 Бачок противообледенителя крыла. 78 Насос противообледенительной жидкости 79 Бомбовый стеллаж правого борта (пять 45-кг осколочно- фугасных бомб). 80 Бомбовый стеллаж левого борта (пять 45-кг осколочно- фугасных бомб). 81 Направляющие бомбового стеллажа 82. Переборка заднего лонжерона крыла. 83 Привод турели. 84 Верхняя дистанционно управляемая турель 85. Спаренный 127-мм пулемет 86. Погон турели.
