И. Кудишин - Раритеты американской авиации

Самолет Норт Америкен ХВ-70

Оба представленных проекта были отклонены в октябре 1956 года и после переработки вновь представлены фирмами-разработчиками через девять месяцев – к июлю 1957 года. Проектировщики учли требование ВВС уменьшить взлетную массу. Но главное, они существенно изменили свои проекты под вновь поставленную задачу обеспечить полностью сверхзвуковой полет. Требовалась дальность до 9600 км с крейсерским числом М = 2 и возможностью броска с М = 3 в районе цели. ВВС, формулируя новое ТЗ, опирались на рекомендации ученых из НАСА, которые, по словам X. Драйдена, тогдашнего директора этой организации, добились к тому времени крупных успехов в изучении аэродинамики, прочности и силовых установок сверхзвуковых самолетов.

Для уменьшения потребного запаса топлива и размерности самолета фирмы «Боинг» и «Норт Америкен» решили перейти к бороводородному топливу, предложенному как горючее еще в 1929 году в Советском Союзе химиком Ю. В. Кондратюком. Предпочтение отдали пентаборану, хотя исследовались также диборан и декаборан. Пентаборан имеет меньшую плотность по сравнению с керосином и соответственно занимает больший объем, но, отличаясь высокой теплотой сгорания («высокой калорийностью», как говорили в то время), позволяет снизить массу топлива дальнего самолета. По проекту фирмы «Норт Америкен» при уменьшенной почти до 200 т взлетной массе крейсерское число М повысилось с дозвукового до 1,5 -2,0, максимальное число М – до 3, дальность полета 9600 км достигалась на крейсерской высоте 15 000 м.

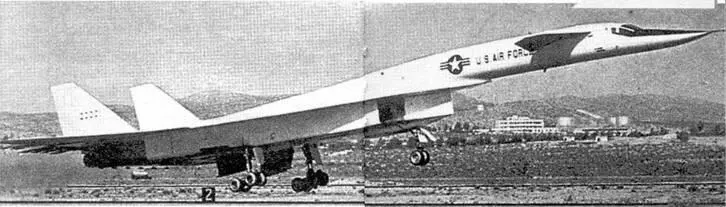

Самолет Норт Америкен ХВ-70 «Валькирия»

Первое время программа самолета В-70 все же, не смотря на растущую оппозицию, относилась к числу приоритетных. Однако это продолжалось недолго. Первый сбой был связан с бороводородным топливом. Оно оказалось очень дорогим, высокотоксичным и сложным в производстве. В то же время дальность полета при его использовании увеличивалась, как выяснилось, только на 10%. К весне 1959 года, когда завершилось изготовление макета самолета, по заказу ВВС был построен завод стоимостью 45 млн. долларов для производства бороводородного топлива, который, правда, так и не был пущен, поскольку в августе этого же года разработка бороводородного топлива и двигателя J95-GE-5, который на нем работал, была аннулирована. Месяцем позже прекратились работы по трехмаховому истребителю-перехватчику Норт Америкен F-108 «Рапира», двигатели которого также должны были работать на бороводородном топливе. В результате стоимость разработки В-70 увеличилась, так как часть исследований полета с М = 3 проводилась по программе самолета F-108.

Конструкторы фирмы «Норт Америкен» применили ряд компоновочных мер, направленных на повышение сверхзвукового аэродинамического совершенства. Первым шагом стал традиционный способ – установка цельноповоротного переднего горизонтального оперения (Г1ГО), играющего роль дестабилизатора и уменьшающего балансировочное сопротивление самолета на сверхзвуке. Но этого оказалось недостаточно, и фирма «Норт Америкен» пошла на риск, использовав новое оригинальное техническое решение. Идея, которая и лежала, главным образом, в основе перехода к полностью сверхзвуковому бомбардировщику, состояла в повышении подъемной силы за счет сжатия воздушного потока. Она была предварительно опробована в ходе экспериментальных исследований НАСА в 1955 – 1956 годах, а в проекте фирмы Норт Америкен успешно реализована путем размещения двигателей в единой подкрыльевой гондоле с применением плоского воздухозаборника, имеющего выдвинутый вперед неподвижный клин. Создаваемая при этом на сверхзвуке система косых скачков уплотнения приводила к образованию области повышенного давления под крылом.

Еще одним техническим новшеством стали отклоняемые вниз концевые части крыла. Главным их предназначением было повышение путевой устойчивости самолета. Это позволило уменьшить размеры килей и способствовало росту аэродинамического качества.

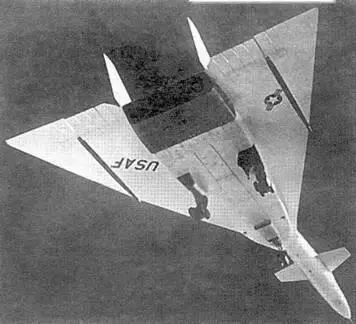

Самолет Норт Америкен ХВ-70 (2-й прототип)

Одновременно отклонение концов крыла приводило к перемещению аэродинамического фокуса самолета вперед благодаря уменьшению площади крыла вблизи задней кромки и дополнительному снижению балансировочного сопротивления в сверхзвуковом полете. Кроме того, отклонение концевых частей давало увеличение подъемной силы от сжатия потока, так как скачки уплотнения, создававшиеся клином воздухо заборника, отражались от отклоненных законцовок, что еще более повышало давление под крылом. Все это дополнительно увеличивало аэродинамическое совершенство самолета.
