Эта глава — справочный листок по цоколевкам. Здесь вы ознакомитесь с несколькими рисунками разных цоколевок отечественных транзисторов. Примеры маркировки транзисторов вы сможете увидеть на рис. 13.8. На рис. 13.9 представлена маркировка и характеристика тиристоров.

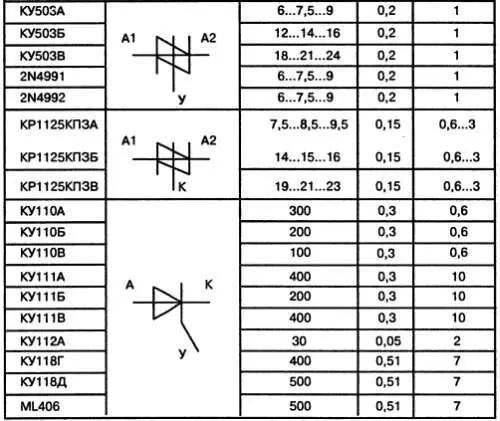

Рис. 13.9. Маркировка и характеристика тиристоров.

На рис. 13.10 — цветовая и кодовая маркировка транзисторов. А вот цоколевка отечественных транзисторов малой, средней и большой мощности, а также полевых изображена на рис. 13.11, 13.12 и 13.13.

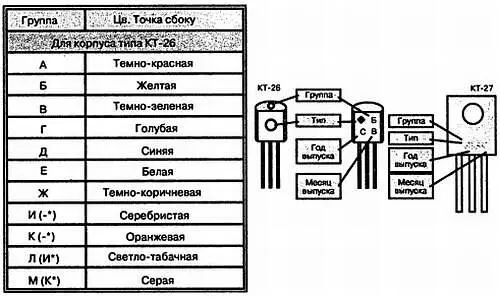

Рис. 13.10. Цветовая и кодовая маркировка транзисторов.

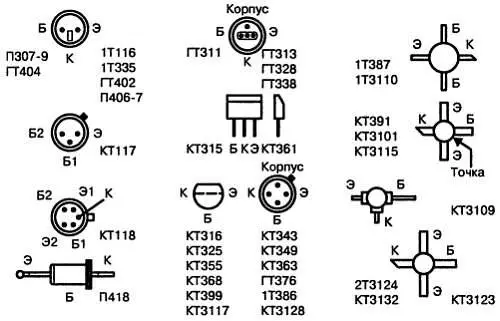

Рис. 13.11. Цоколевка отечественных транзисторов малой мощности.

Рис. 13.12. Цоколевка отечественных транзисторов средней и большой мощности.

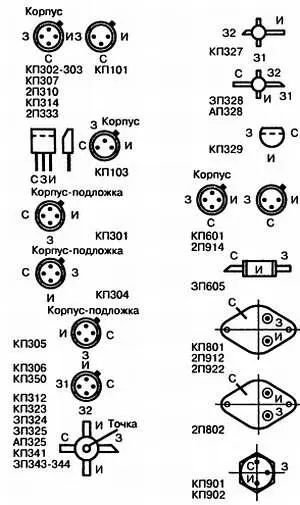

Рис. 13.13. Цоколевка отечественных полевых транзисторов.

Микросхемные музыкальные синтезаторы (рис. 13.14) разработаны для воспроизведения фрагментов музыкальных произведений в будильниках электронных часов, поэтому первоначально их выпускали в бескорпусном варианте. В целях расширения области применения синтезаторов в дальнейшем был начат выпуск микросхем в пластмассовом корпусе (два конструктивных варианта) для сувениров, игрушек, дверных звонков и других устройств. Это также обусловило широкое использование синтезаторов в радиолюбительской практике.

Рис. 13.14. Внешний вид и распиновка музыкальных синтезаторов.

Микросхемы серии УМС выполняют по технологии КМОП, что обеспечивает их высокую экономичность. Основной узел прибора — постоянное запоминающее устройство, в которое в виде кода записывают несколько (до восьми) различных мелодий. В табл. 13.6 представлен ассортимент выпускаемых синтезаторов и список записанных мелодий. Многие из синтезаторов, кроме мелодий, способны воспроизводить прерывистый звуковой сигнал — последовательность коротких тональных посылок.

Здесь собраны слова, часто встречающиеся в зарубежной технической документации. Зная их, вы сможете с легкостью читать различную техническую (включая компьютерную) документацию на английском языке.

А

Able — способный.

Abort — прерывать, прекращать.

Above — свыше, более.

Access — доступ.

Accuracy — точность.

ADC — Analog-to-Digital Converter — АЦП (аналого-цифровой преобразователь).

Addition — дополнение, добавление.

Advanced — дополнительный.

Allow — позволять, допускать.

Also — также.

Application — применение.

Apply — применить.

Area — площадь, участок.

Arrange — расставлять.

B

Below — ниже.

Between — между.

Bidir. См. Bidirectional.

Bidirectional — двунаправленный.
