Типовая схема включения микросхемных стабилизаторов на фиксированное выходное напряжение показана на рис. 13.5 (а и б).

Рис. 13.5. Схема включения стабилизаторов:

а— плюсового; б— минусового

Для всех микросхем керамических или оксидных танталовых конденсаторов емкость входного конденсатора С1 должна быть не менее 2,2 мкФ, для алюминиевых оксидных конденсаторов — не менее 10 мкФ, а выходного конденсатора С2 — не менее 1 и 10 мкФ соответственно. Некоторые микросхемы допускают и меньшую емкость, но указанные значения гарантируют устойчивую работу любых стабилизаторов. Роль входного может исполнять конденсатор сглаживающего фильтра, если он расположен не далее 70 мм от корпуса микросхемы.

Если требуется нестандартное значение стабилизированного выходного напряжения или его плавное регулирование, удобно использовать специализированные регулируемые микросхемные стабилизаторы, поддерживающие напряжение 1,25 В между выходом и управляющим выводом. Их перечень представлен в табл. 13.5.

На рис. 13.6 изображена типовая схема включения для стабилизаторов с регулирующим элементом в плюсовом проводе.

Рис. 13.6. Схема включения регулируемого стабилизатора.

Резисторы R1 и R2 образуют внешний регулируемый делитель напряжения, который входит в цепь установки уровня выходного напряжения. Обратите внимание на то, что в отличие от стабилизаторов на фиксированное выходное напряжение регулируемые конденсаторы не работают без нагрузки. Минимальное значение выходного тока маломощных регулируемых стабилизаторов равно 2,5–5 мА, мощных — 5-10 мА. В большинстве случаев применения стабилизаторов нагрузкой служит резистивный делитель напряжения R1, R2 на рис. 13.6.

По такой схеме можно включать и стабилизаторы с фиксированным выходным напряжением. Однако, во-первых, потребляемый ими ток значительно больше (2–4 мА), и, во-вторых, он менее стабилен при изменении выходного тока и входного напряжения. По этим причинам максимально возможного коэффициента стабилизации устройства достичь не удастся. Для снижения уровня пульсаций на выходе, особенно при большем выходном напряжении, рекомендуется включать сглаживающий конденсатор С3 емкостью 10 мкФ и более. К конденсаторам С1 и С2 требования такие же, как и к соответствующим конденсаторам фиксированных стабилизаторов.

Если стабилизатор работает при максимальном выходном напряжении, то при случайном замыкании входной цепи или отключении источника питания микросхема оказывается под большим обратным напряжением со стороны нагрузки и может быть выведена из строя. Для защиты микросхемы по выходу в таких ситуациях параллельно ей включают защитный диод VD1. Другой защитный диод VD2 защищает микросхему со стороны заряженного конденсатора С3. Диод быстро разряжает этот конденсатор при аварийном замыкании выходной или входной цепи стабилизатора.

Тиристор (рис. 13.7) является ключевым элементом.

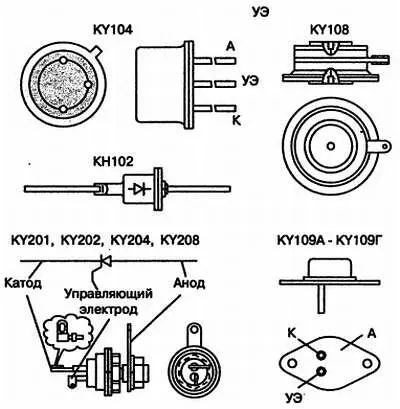

Рис. 13.7. Внешний вид расположения выводов тиристоров.

Его используют для включения и выключения тока через реле, электродвигатели, лампы накаливания, для создания мощных импульсов тока вследствие разряда конденсаторов, а также для управления током через другие силовые нагрузки. Через тиристор, находящийся в выключенном состоянии, проходит незначительный ток утечки. Если же он включен и находится в проводящем состоянии, то при протекании значительного тока (достигающего иногда десятков и сотен ампер) остаточное напряжение на нем мало и не превышает десятых долей — единиц вольт.

Тиристоры подразделяются на диодные (динисторы), триодные (тринисторы), симметричные (симисторы) и запираемые (рис. 13.8).

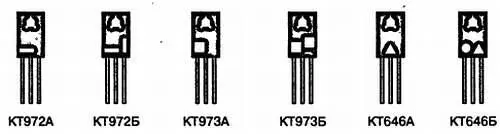

Рис. 13.8. Примеры маркировки транзисторов.

В наших самоделках мы уже имели дело с одной из разновидностей тиристоров — тринисторами, но их выводы были обозначены цифрами. На самом деле правильнее их называть своими именами — анод, катод и управляющий электрод.
