Особенности обозначений и надписей

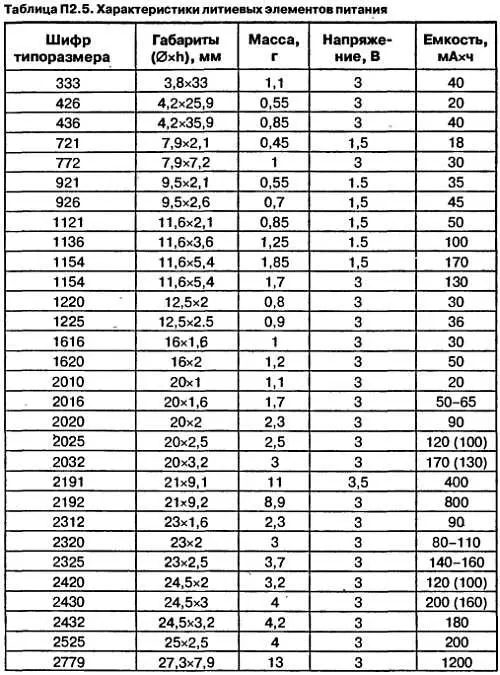

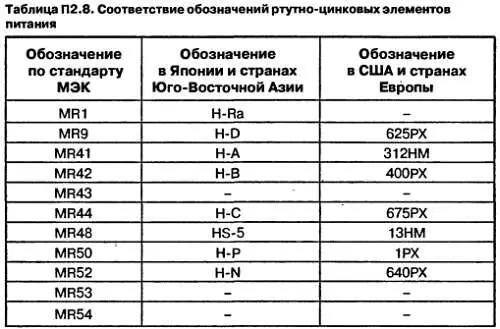

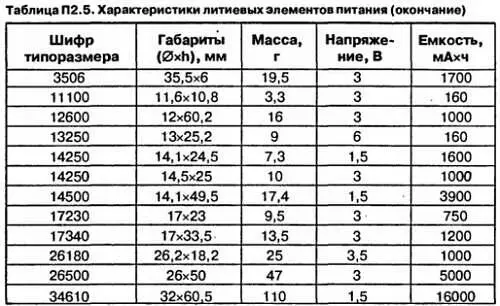

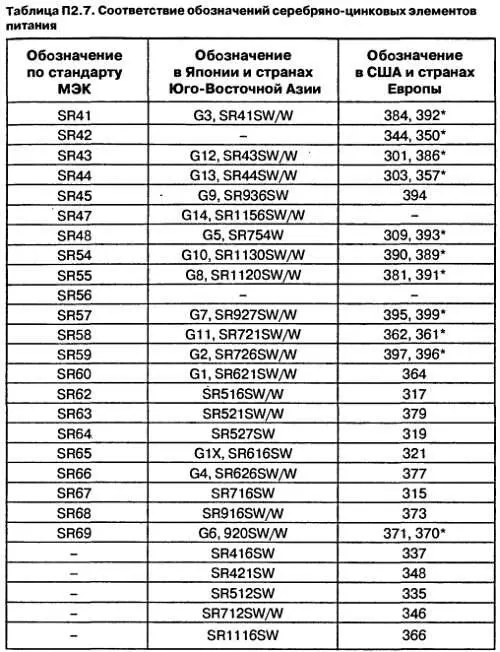

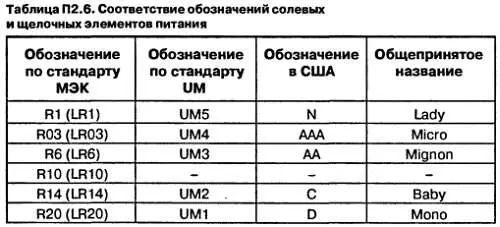

При использовании элементов питания мы часто сталкиваемся с тем, что с виду одинаковые элементы имеют различные обозначения. В связи с этим выбор аналога нужного элемента иногда вызывает определенные трудности. В табл. П2.6 приведено соответствие обозначений солевых и щелочных элементов разных стандартов, а в табл. П2.7 и П2.8 — дисковых серебряно-цинковых и ртутно-цинковых элементов.

Примечание к табл.Элементы, обозначенные звездочкой ( *), а также с буквой Wпосле косой черты (/W) в конце обозначения имеют существенно меньшее внутреннее сопротивление по сравнению с другими аналогами и предназначены для использования в часах с подсветкой и будильником.

О некоторых особенностях элементов и батарей зарубежного производства, а также преимущественном их назначении можно судить по сделанным на них надписям:

• Camera — для фотокиноаппаратуры;

• Cigarette Lighter — для карманной зажигалки;

• Communication Device — для средств связи;

• Fishing Float — для поплавка;

• Game — для электронной игрушки;

• Hearing Aid — для слухового аппарата;

• Lighter — для зажигалки;

• Measuring Equipment — для измерительных приборов;

• Medical Instrument — для медицинских приборов;

• Microphone — для микрофона;

• Mini Radios — для миниатюрного радиоприемника;

• Photographic Light Meter — для фотоэкспонометра;.

• Pocket Bell — для карманного будильника;

• Standart — универсальный элемент (батарея);

• Watch — для часов;

• Wristwatch — для наручных часов.

Обычно выделяют два больших семейства аккумуляторов: свинцовые и никель-кадмиевые . Первые применяются во всех транспортных средствах со стартерами (и в некоторых других областях). Вторые, менее тяжелые и громоздкие, используются для питания радиотелефонов, переносных компьютеров, видеокамер и другой аппаратуры. Сегодня различные модели обоих типов представлены в большом ассортименте, и каждый может выбрать то, что ему требуется. Условия перезарядки для обоих семейств различны, и эти правила необходимо строго соблюдать. Ниже представлены основные рекомендации по зарядке аккумуляторов.

Свинцовые аккумуляторы

Свинцовые аккумуляторы с пробками или без пробок (запаянные) заряжаются при ограниченном токе. Его значение выбирают равным С/10, где С— емкость в ампер-часах. Требуемое напряжение зарядного устройства составляет 2,4 В на каждый элемент. Таким образом, аккумулятор с номинальным напряжением 12 В емкостью 5 А·ч, состоящий из 6 элементов по 2 В, будет заряжаться при напряжении 14,4 В (как у автомобильного генератора) и токе 0,5 А. Избыточная длительность перезарядки не приносит большого вреда. Если аккумулятор находится в нормальном рабочем состоянии, то при достаточном уровне зарядки потребление тока сокращается само по себе.

Никель-кадмиевые аккумуляторы

В процессе зарядки никель-кадмиевых (NiCd) и никель-металл-гидридных (NiMH) аккумуляторов рекомендуется использовать ток, составляющий десятую часть номинальной емкости (например, 60 мА для батареи емкостью 600 мА·ч), в течение 16 ч. В любом случае ток следует ограничить с помощью резистора, включенного последовательно с источником напряжения (желательно, стабилизированного). Если источник позволяет задать ограничение по току, нужно отрегулировать его на величину, не представляющую угрозы для батареи.

Наконец, не следует забывать о том, что напряжение аккумулятора в процессе зарядки увеличивается и что в конце операции оно может превысить заданное напряжение источника питания. Чтобы ток не протекал через источник в обратном направлении, рекомендуется подключить защитный диод.
