При наличии подвижных элементов (кулачков, кареток и т. д.) следует точно запомнить или даже лучше зарисовать их положение, поскольку оно может оказаться важным для электронных схем управления при включении.

В практике радиолюбителя часто приходится перепаивать некоторые разъемы для подключения устройств друг к другу, а расположение и назначение выводов вы не знаете или забыли. Приведенные ниже сведения помогут восполнить этот пробел. При подключении нештатных устройств, используя эти разъемы, рекомендуется придерживаться стандартного назначения некоторых выводов во избежание неприятностей при случайном подключении такого разъема к аппаратуре.

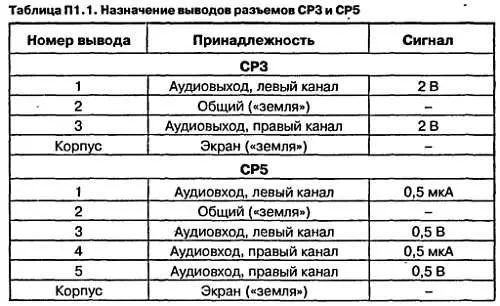

Разъемы DIN (СРЗ и СР5)в 70-80-е годы XX века широко применялись в отечественной аудиоаппаратуре. В табл. П1.1 представлены некоторые варианты использования выводов разъемов.

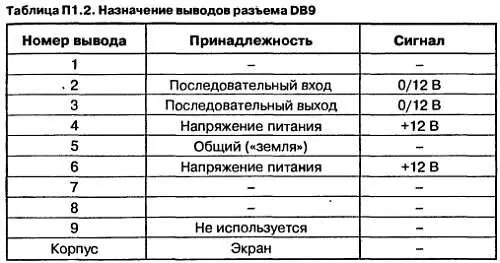

Разъемы D-SUBстандарта RS232 используются в качестве низковольтных компьютерных соединителей и имеют от 9 до 78 контактов. Например, разъем DB9 (табл. П1.2) используется в качестве последовательного порта (СОМ-порт) для подключения периферийных устройств к ПК.

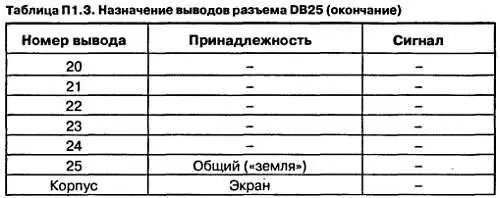

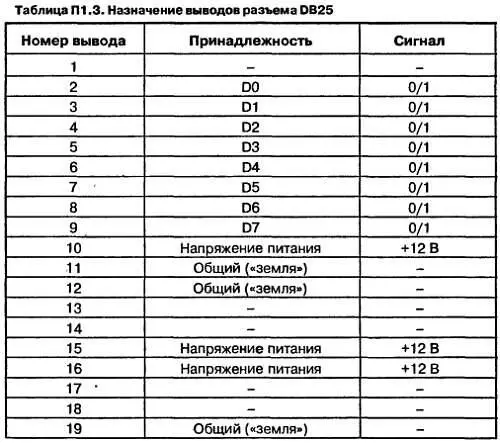

Разъем DB25, как правило, используется в качестве параллельного порта (LPT-порт) для подключения принтера к ПК (табл. П1.3). К этому порту можно также подключать самодельные устройства, управляемые компьютером.

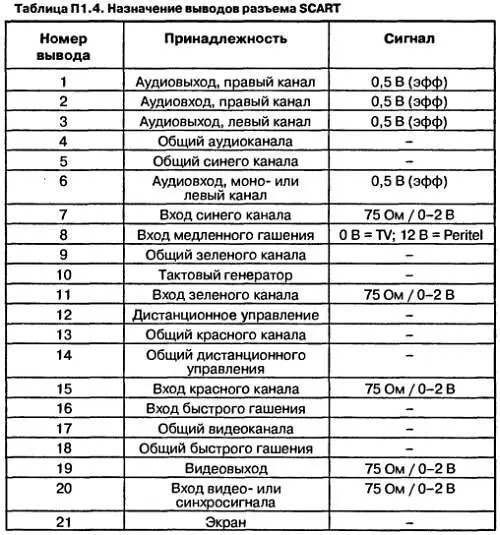

Разъем Peritel (SCART)используется в основном для соединения между собой бытовой видеоаппаратуры (табл. П1.4).

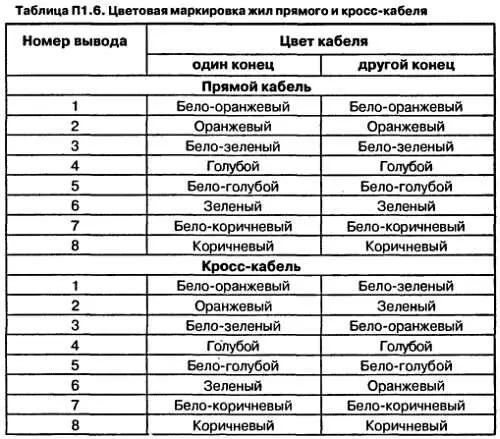

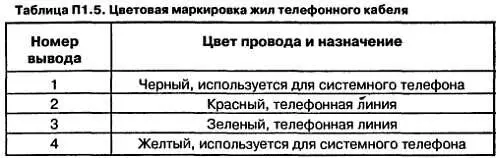

Соединители типа RJимеют от 2 до 10 контактов. Их удобно использовать не только для телефонных линий (RJ-11) и подключения компьютеров в сети (RJ-45), но и для быстрого соединения различных самодельных устройств. Вилочная часть имеет обозначение ТРх-6Р4С (для RJ-11), розеточная — TJx-8P8C (для RJ-45), где х- цифровое или буквенное значение, определяющее разновидность разъема. В табл. П1.5, П1.6 представлена цветовая маркировка жил телефонного провода, прямого провода (компьютер-концентратор) и кросс-кабеля (компьютер-компьютер).

Радиоэлектронные приборы, работающие автономно, имеют встроенный источник питания того или иного типа. Рассмотрим некоторые химические источники тока (ХИТ).

Для питания бытовой и радиолюбительской аппаратуры чаще других используют марганцево-цинковые элементы и батареи с различными электролитами (солевым, хлоридным или щелочным) или воздушной деполяризацией. Широкое распространение получили также ртутно-цинковые, серебряно-цинковые и литиевые ХИТ. Конструктивно ХИТ обычно имеет форму цилиндра (цилиндр малой высоты называют таблеткой или пуговицей).

По рекомендации МЭК такие ХИТ имеют в обозначении:

• букву, определяющую электрохимическую систему ( L— алкалиновая, S— серебряно-цинковая, Мили N— ртутно-цинковая и др.);

• букву, говорящую о форме элемента ( R— цилиндрическая, от англ. Ring — круг; F— прямоугольная, от англ. Foursquare — квадрат);

• число от 1 до 600, условно определяющее размеры элемента.

Применяя ХИТ той или иной системы, следует, конечно, знать ее возможности, особенности эксплуатации и т. п.

Солевые элементы и батареи

Первый тип — это марганцево-цинковые элементы. Это, прежде всего, хорошо известные батареи Лекланше с солевым электролитом (водным раствором хлорида аммония и хлорида цинка). Они могут эксплуатироваться при температурах от -5 до +50 °C. Имеют заметный саморазряд и недостаточно хорошую герметичность. Дешевы. Могут иметь надпись Marganese-Zihc .
