Нужное приспособление несложно сделать своими руками. Для этого понадобится небольшой компрессор, имеющий всасывающий вход. Чтобы включать компрессор, удобно использовать педаль. Тогда руки останутся свободными для работы. Пластмассовая трубка малого диаметра, подобная трубкам для аэрации аквариумов, может служить для всасывания припоя. Ее конец надевают на жесткую металлическую трубку или на полый разъем RCA, с которого снята пластмассовая крышка (рис. 5.3).

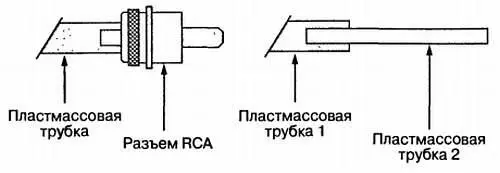

Рис. 5.3. Отсос для припоя

Теперь процесс распайки пойдет легко: припой разогревается паяльником и втягивается отсосом в трубку. Когда наконечник забит, достаточно его нагреть и, постучав по столу, вытряхнуть содержимое. Можно также работать с небольшим куском пластмассовой трубки, вставленным в трубку большего диаметра, и обрезать его по мере использования (подойдут трубки, применяющиеся в медицине, например для переливания крови).

5.2.4. Использование демонтажной трубки

Можно выпаивать каждый контакт демонтируемого компонента отдельно с помощью простого приспособления (рис. 5.4).

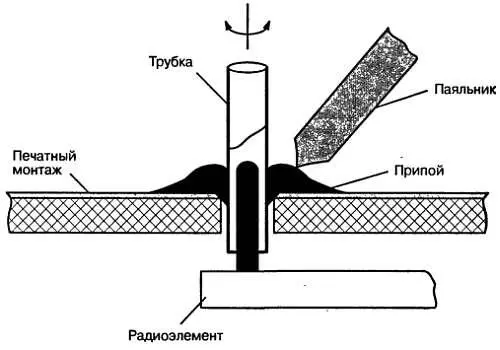

Рис. 5.4. Приспособление для выпайки электрорадиоэлементов из печатной платы

Оно представляет собой трубку диаметром 1 мм, изготовленную из металла, который плохо облуживается (например, нержавеющая сталь или алюминий). Толщина стенки трубки не должна превышать 0,2 мм, иначе она не пройдет между контактом и отверстием в плате.

Чтобы выпаять контакт, на него надевают трубку и хорошо прогревают паяльником. Трубку, вращая, вводят в зазор между контактом и стенками отверстия. После затвердения припоя трубку осторожно вынимают. В результате многоштырьковый радиоэлемент или малогабаритный трансформатор легко снимается, а фольга печатного монтажа и выпаиваемый радиоэлемент не повреждаются.

Игла от медицинского шприца также может быть использована для извлечения микросхем из печатных плат. Применение насадок к паяльникам в этом случае малоэффективно, поскольку часто происходит перегрев выводов микросхемы, а также отслаивание проводящей дорожки от платы. С помощью иглы значительно легче вынуть микросхему: перегрев исключается, а отверстия в плате остаются чистыми, что позволяет сразу перейти к установке новой микросхемы.

Для этого потребуется игла, диаметр отверстия которой соответствует диаметру выводов микросхемы. Конец иглы стачивают под прямым углом, до основания заостренного скоса, а на другой конец надевают кусочек пластмассовой трубки. Иглу насаживают на выступающий вывод микросхемы, а паяльником разогревают припой возле вывода, одновременно нажимая на иглу. При этом игла входит в отверстие печатной платы, отделяя контактную площадку от вывода микросхемы. Так как игла сделана из нержавеющей стали, она не залуживается и припой к ней не пристает. Вместе с тем игла отводит тепло от вывода микросхемы во время прогрева пайки. После затвердения припоя игла снимается с вывода и надевается на следующий. Таким образом поочередно освобождают от соединения с платой все выводы микросхемы при их минимальном и кратковременном прогреве.

Пользуясь набором игл разных диаметров, можно выпаивать из печатных плат не только микросхемы, но и другие элементы, обеспечивая целостность контактных дорожек платы. Припой, попавший внутрь иглы, легко удалить, прогревая иглу с помощью паяльника и одновременно продувая ее через трубку.

5.2.5. Использование оплетки для удаления припоя

Радиолюбители и специалисты, работающие в небольших ремонтных мастерских, предпочитают удалять припой с помощью сетки. Действительно, при редком использовании она обходится недорого и проста в применении, если соблюдать некоторые несложные правила.

Для демонтажа некрупных компонентов лучше подходит луженая сетка небольшой ширины (2 мм). Отработанный конец сетки регулярно отрезают, чтобы в полной мере использовать эффект капиллярности. Такая технология требует известной сноровки, поскольку приходится отрывать вывод компонента от стенок отверстий, одновременно поддерживая сетку и направляя наконечник паяльника. Если припой не снимается, возможно, потребуется добавить его в небольшом количестве. Добавленный припой смешается с остатком и притянет его к сетке.
