5.1.4. Замена конденсаторов с неизвестными параметрами

Если при замене конденсатора отсутствуют его данные, то нужно пользоваться схемой этого или сходного устройства, а если ее нет, то приходится ставить конденсатор, похожий по внешнему виду. При этом нужно учитывать условия эксплуатации и руководствоваться следующими соображениями.

Номинальное напряжение конденсатора определяют с учетом постоянной и переменной составляющих напряжения в месте установки конденсатора. Сумма постоянной и амплитуды переменной составляющих не должна превышать номинального напряжения, а для электролитических конденсаторов амплитуда переменной составляющей не должна превышать величины постоянной составляющей. Рабочее напряжение электролитических конденсаторов должно быть ниже паспортного на 10–20 %.

5.1.5. Очистка устройства от пыли

Полная очистка внутреннего пространства корпуса иногда является важным этапом, который предшествует любым попыткам устранения неисправностей, особенно при наличии вентилятора охлаждения (в компьютерах, источниках питания). Не следует применять компрессор с форсункой для обдува во избежание риска повреждения наиболее хрупких компонентов. Кроме того, бесполезно перегонять пыль или другие частицы мусора из одного места в другое, чтобы загнать их еще глубже. В этой ситуации пылесос гораздо лучше очистит устройство. Однако диаметр его трубы совершенно не подходит для подобного применения.

Разумнее использовать трубку меньшего сечения, подобную тем, что применяются для аэрации аквариумов. Трубка вставляется в отверстие, просверленное в шарике из пенопласта. Этот шарик вставляется в трубу пылесоса (рис. 5.1). Получившееся приспособление позволяет удалять также стружку и мелкий мусор со дна корпуса после сверления и прокладки кабелей.

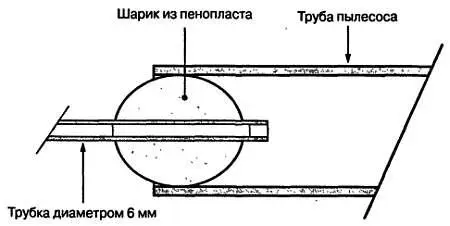

Рис. 5.1. Самодельное устройство для отсоса пыли

5.2.1. Особенности демонтажа компонентов

Некоторые фирмы избавляются от множества приборов или их частей, иногда даже находящихся в рабочем состоянии, в основном по причинам чисто экономического характера. Обычно это устаревшие модели или оборудование, ремонт которого потребует слишком высоких затрат.

Лучше хранить подобные платы, не демонтируя их, чтобы пользоваться ими по мере необходимости как банком деталей. Бессмысленно демонтировать все детали, если нет уверенности, что они когда-нибудь пригодятся. С другой стороны, если часть деталей снять, а другие выбросить вместе с платой, через некоторое время об этом можно пожалеть.

На практике допустимо использовать все, что расположено на печатной плате, а также внешние элементы: радиаторы охлаждения, вентиляторы, сетевые шнуры, разъемы и выключатели. Конечно, вряд ли стоит снимать резисторы и другие дешевые компоненты.

При наличии защитного лака в схемах специального исполнения операция отпайки усложняется, как и при работе с двусторонними печатными платами. В этих случаях от демонтажа компонентов лучше отказаться.

5.2.2. Демонтаж крупных компонентов

Демонтаж крупных компонентов с большим числом выводов, в частности трансформаторов, с целью их последующего использования иногда является сложной задачей. Ее можно облегчить, если распилить печатную плату вокруг выводов так, чтобы обойти все контактные площадки (рис. 5.2). Затем их достаточно нагреть и тем самым высвободить соответствующие выводы.

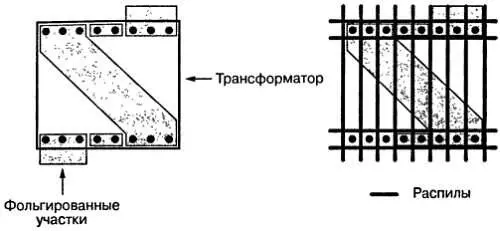

Рис. 5.2. Демонтаж трансформатора

При замене вышедших из строя многоштырьковых радиоэлементов (микросхем, контурных катушек, малогабаритных трансформаторов и других деталей с несколькими выводами) часто допускают следующую ошибку: непрерывно нагревая контакты, наклоняют выпаиваемую деталь в стороны и постепенно вытягивают ее из гнезд печатной платы. При этом фольга печатного монтажа отслаивается и в результате повреждается печатная плата ремонтируемой радиоаппаратуры. Целесообразно для удаления припоя использовать отсос или оплетку (см. ниже).

5.2.3. Изготовление отсоса для припоя

Специальный паяльник с отсосом для припоя, применяемый для демонтажа компонентов, крайне дорог, поэтому его покупка оправдана только в случае проведения интенсивных ремонтных работ.
