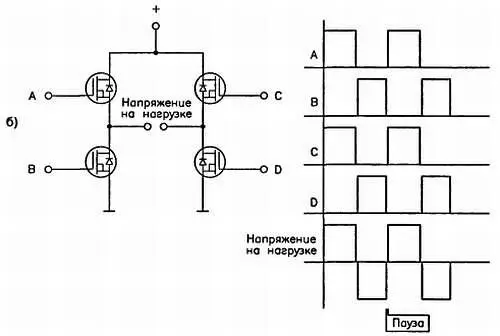

Другим интересным примером использования полной мостовой схемы является генерация импульсного сигнала, у которого полный перепад уровней равен удвоенной величине напряжения источника питания (рис. 2.50б).

Рис. 2.50. Мостовая схема управления вращением двигателя

Для решения этой задачи периодически чередуют токи в двух противоположных ветвях, выполняя вышеуказанное условие. В зависимости от типа нагрузки, включенной на выходе моста (индуктивной или емкостной), время паузы в подаче сигналов подбирают так, чтобы ток успевал снизиться до прихода сигнала противоположной полярности. Описанная схема может использоваться для подачи сигнала повышенного напряжения на громкоговоритель или в выходных каскадах инвертора,

В качестве переключающих элементов все чаще применяются МОП транзисторы благодаря малому току, потребляемому по цепи управления. Однако переключение мощных транзисторов является непростой задачей, поскольку для этого необходимо располагать управляющим напряжением порядка 10 В относительно истока, который в данном случае является точкой с плавающим потенциалом. Есть несколько возможных решений данной проблемы, в частности подача управляющего сигнала через трансформатор, использование источника питания с незаземленным выходом или применение специализированных схем.

Практическая реализация радиоэлектронных устройств не менее важна, чем этап их проектирования. Функционирование устройства зависит от самых разных факторов, таких как эффективное экранирование и охлаждение, рациональное размещение компонентов и т. д. Кроме того, следует иметь в виду, что потребность в ремонте или совершенствовании устройства может возникнуть через несколько лет после начала его эксплуатации, когда разработчик уже многое забыл. Возможно также, что ремонтом будут заниматься другие люди. Поэтому после завершения наладки устройства необходимо составить его полную схему. В будущем это окажет неоценимую помощь.

Материал этой главы знакомит читателей с некоторыми принципами конструирования и приемами сборки радиоэлектронных устройств. Эти сведения могут пригодиться как любителям, так и профессионалам.

3.1.1. Выбор и подготовка паяльника

Вместо того чтобы покупать паяльник профессионального класса с регулировкой температуры, можно приобрести один обычный небольшой паяльник хорошего качества с подставкой и второй — более мощный. Первый инструмент будет предназначаться для мелких работ (например, для пайки печатных плат), а второй — для более серьезных (демонтаж крупных компонентов, лужение и т. д.). Таким образом, каждый паяльник будет использоваться строго по назначению при рациональном расходовании ресурса.

Перед началом пайки новый паяльник нужно подготовить: придать необходимую форму рабочей части его жала и облудить ее. Для этого конец жала рекомендуется вначале отковать, а затем обработать напильником или наждачной бумагой. Наклеп замедляет растворение меди в припое и образование раковин на жале, которые препятствуют стеканию припоя в место пайки, ухудшают тепловой контакт с ним и, следовательно, увеличивают время пайки.

Жало паяльника на конце должно быть всегда облужено. Если оно покрыто окалиной, работать трудно — припой будет плавиться, но к поверхности жала не пристанет. Перед облуживанием паяльник разогревают и очищают рабочую поверхность жала канифолью. Перегрев инструмента перед чисткой канифолью недопустим. Покрывать жало слоем канифоли нужно сразу же, как только оно нагреется до температуры плавления канифоли. Если же паяльник перегрелся и зачищенная часть покрылась слоем оксида меди, то его необходимо остудить и опять обработать напильником. Затем следует растереть жало, покрытое слоем расплавленного припоя, о подставку паяльника (если она деревянная) или о поверхность небольшой дощечки, пока на нем не появится пленка припоя. Отличных результатов достигают, используя специальную пасту (например, ТТС-1) для быстрой и эффективной очистки и лужения насадок паяльников.

Если жало покрывается окалиной слишком быстро, значит, паяльник перегрелся. Снизить температуру жала можно, выдвинув его немного из корпуса паяльника или уменьшив напряжение на паяльнике регулятором мощности.
