Рудольф Сворень - Шаг за шагом. От детекторного приемника до супергетеродина

* * *

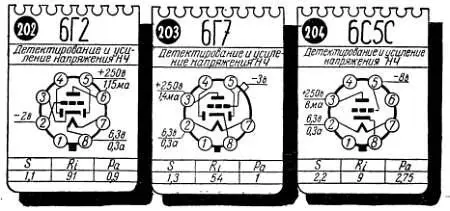

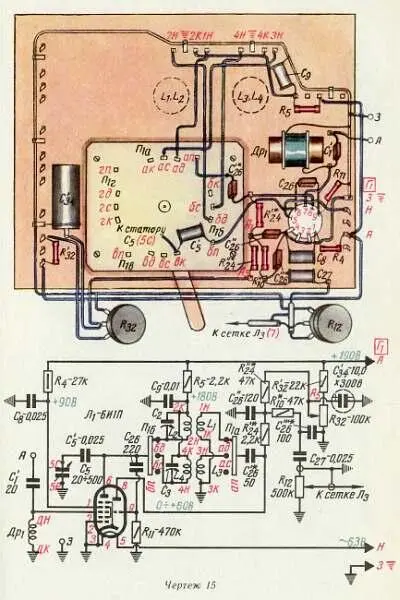

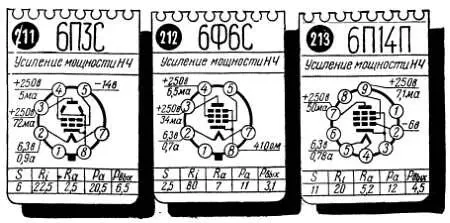

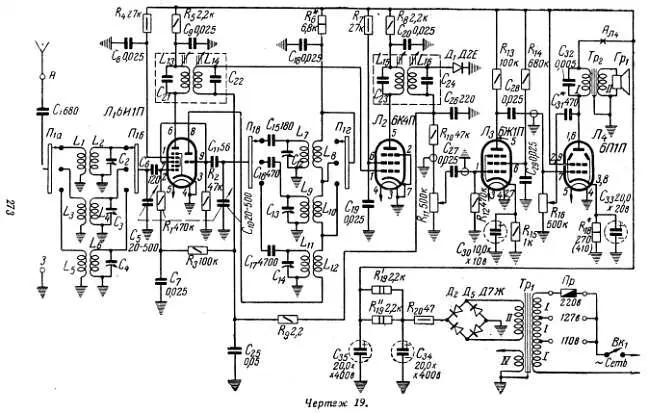

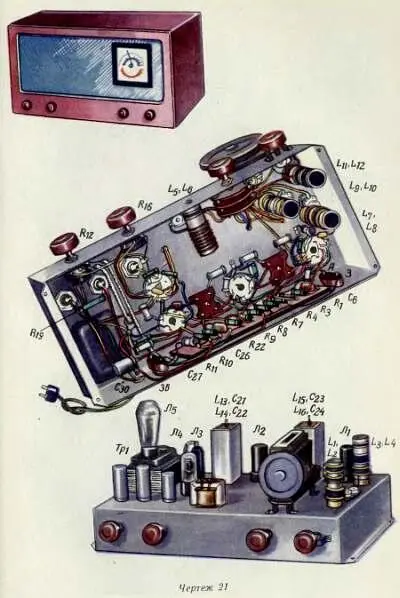

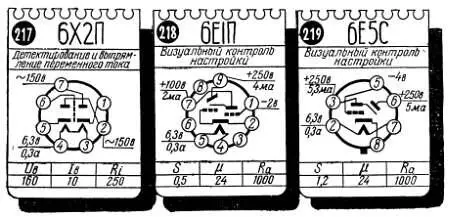

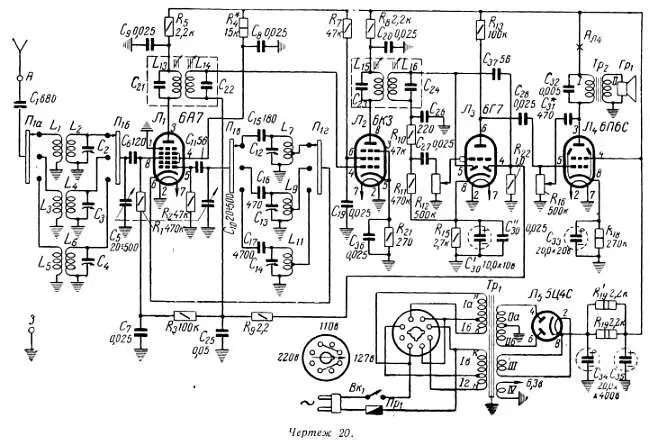

В книге используются три вида иллюстраций: рисунки, чертежи и справочные листы. Каждой вид иллюстраций имеет свою нумерацию.

К числу проводников относятся также растворы многих солей и кислот, а также газы, находящиеся в определенном состоянии, например светящиеся газы в лампах дневного света или трубках световых реклам.

Здесь слово «сила» имеет тот же смысл, что и в выражении «сильный дождь», то есть дождь, при котором на землю падает много воды.

Выходными зажимами источника тока называют зажимы, гнезда, металлические лепестки или, наконец, просто провода, к которым подключается внешняя цепь.

При большой протяженности соединительной линии сопротивлением проводов уже пренебрегать нельзя и всю цепь тогда следует рассматривать как делитель напряжения, состоящий из трех участков — двух проводов и лампочки. Лампочка для карманного фонаря, рассчитанная на 3,5 в, светится даже в том случае, если к ней подвести напряжение окаю 2 в. Предположим, что сопротивление такой лампочки 100 ом, и для того, чтобы эта лампочка светилась при напряжении батареи 4,5 в, сопротивление обоих проводов должно быть не более 100–125 ом. В этом случае падение напряжения на обоих проводах составит около 2 в (по одному вольту на каждом проводе), и на лампочке будет действовать примерно такое же напряжение. При большем сопротивлении проводов напряжение на лампочке будет слишком мало, и она светиться не будет.
