Обнаружением и подавлением радиопомех промышленного происхождения занимается специальная служба Министерства связи, представители которой имеются во многих городах.

Однако пора возвращаться к нашей главной теме, к колебательному контуру.

Благодаря резонансу контур может выбрать из общего числа радиостанций одну, нужную нам. Для этого, как уже было отмечено, необходимо подобрать индуктивность и емкость с таким расчетом, чтобы получить резонанс на нужной частоте. Захотите послушать другую станцию — измените емкость конденсатора или индуктивность катушки, сместите резонансную частоту. Одним словом, для плавной перестройки с одной станции на другую в контуре нужно иметь конденсатор переменной емкости или катушку переменной индуктивности. В реальном приемнике есть и то и другое. Плавным изменением емкости осуществляется настройка в пределах диапазона, а при переходе с одного диапазона на другой происходит резкое изменение индуктивности — включение в контур различных катушек.

Конденсатор настройки состоит из двух групп пластин: неподвижных — статорных и подвижных — роторных. При повороте ротора его пластины все больше углубляются в статор, реальная, «работающая» площадь пластин увеличивается и вместе с этим возрастает емкость конденсатора. В распространенных типах конденсаторов емкость изменяется от 10–20 пф (ротор полностью выведен) до 450–520 пф (ротор полностью введен). При этом удается полностью перекрыть один из радиовещательных диапазонов ДВ, СВ или КВ. Что же касается диапазона УКВ, то здесь используется особый агрегат настройки.

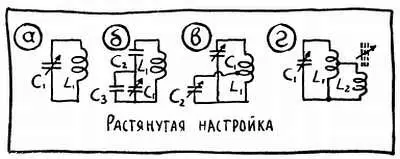

Чтобы окончить разговор о плавном изменении резонансной частоты контура, еще несколько слов о растянутой настройке (рис. 31).

Рис. 31

Когда-то мы с вами хвалили коротковолновый диапазон — в нем можно разместить намного больше станций, чем на длинных и средних волнах. Однако у этой медали есть и обратная сторона — в огромном океане КВ-диапазона не только трудно найти нужную станцию, но и не совсем просто настроиться на нее. Вместо пояснений — несколько цифр.

Плавная настройка на всех диапазонах осуществляется одним и тем же конденсатором, и ротор этого конденсатора при изменении емкости от минимальной до максимальной поворачивается на 180 градусов. Это значит, что на длинных волнах изменению частоты на 10 кгц, то есть перестройке с одной станции на другую, соответствует в среднем поворот ротора на б градусов. На средних волнах эта цифра уменьшается до 1 градуса, а на коротких — почти до нескольких угловых минут. Сами понимаете, что повернуть ротор рукой на такой небольшой угол довольно трудно, и поэтому точная настройка на коротковолновую станцию обычно требует терпения.

Значительное облегчение дают механические верньеры — системы из шкивов и тросиков (а иногда из шестерен), замедляющие вращение ротора конденсатора по сравнению с вращением ручки настройки. Часто применяют разбивку коротковолнового диапазона на две примерно равные части. В каждой из них полному повороту ротора соответствует вдвое меньшее число станций, чем на одном «полном» диапазоне. Наконец, в некоторых, как правило, высококачественных приемниках, помимо обзорного (общего) коротковолнового диапазона имеется еще несколько так называемых растянутых. Это те самые участки («25 метров», «31 метр» и др.), которые отведены радиовещательным станциям. Каждый из них растянут на всю шкалу. Это значит, что если вы хотите пройти один такой участок, нужно повернуть ротор на все 180 градусов. При этом «плотность населения», то есть число станций, которое приходится на весь поворот ротора, оказывается примерно такой же, как и в диапазоне длинных волн.

Среди нескольких способов растянутой настройки наиболее широко используется включение для каждого поддиапазона отдельной катушки и уменьшение так называемого перекрытия по частоте. Полному повороту ротора на ДВ, СВ и обзорном KB-диапазонах должно соответствовать изменение частоты примерно в 3 раза. При разделении коротковолнового диапазона на две части в каждой из них частота меняется примерно в 1,5 раза. На растянутых же участках при полном повороте ротора частота должна меняться всего на несколько процентов.
