Описывать характер изменения тока словами не только неудобно, но просто невозможно. Представьте себе такое описание. «Достигнув двух миллиампер, ток в течение половины микросекунды оставался неизменным, затем начал равномерно нарастать и уже через пять тысячных микросекунды достиг трех с четвертью миллиампер. После этого ток плавно, но со все возрастающей скоростью в течение четырех микросекунд уменьшался, приближаясь, но так и не приблизившись к величине, от которой он начал возрастать, после чего…» и т. д.

Много томов понадобилось бы, чтобы подобным способом рассказать, что происходит с каким-нибудь одним электрическим сигналом в течение нескольких секунд. Нет, описывать электрический сигнал словами, конечно, не стоит: для этого есть более простые и наглядные способы описания. И среди них прежде всего графики (рис. 3).

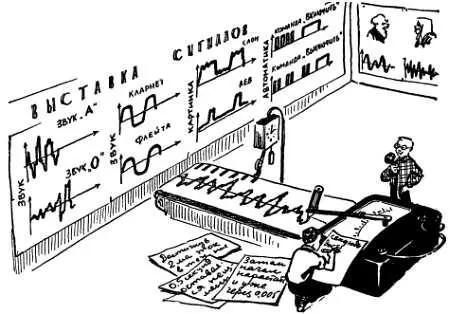

Рис. 3. Информация, которую несет электрический сигнал, записана в изменениях тока (напряжения) в форме графика этого сигнала.

График — это особый деловой рисунок, такой же, скажем, как географическая карта или чертеж. График тока показывает, как меняется этот ток с течением времени, каких значений он достигает в тот или иной момент. Горизонтальная ось графика, подобно циферблату часов, размечена в единицах времени, а по вертикальной оси откладывается значение тока или напряжения. Разумеется, это относится лишь к графику, описывающему характер электрического сигнала. Существует множество других графиков, которые показывают совершенно другие зависимости и соответственно имеют другую разметку осей. Встреча с некоторыми из них у нас еще впереди.

Сама линия, показывающая, как изменяется ток с течением времени, называется кривой тока или графиком тока. Это, конечно, не очень строгие выражения, но они уже давно существуют в языке математиков и инженеров, и мы будем этими выражениями пользоваться без всяких оговорок.

Итак, сохранить характер сигнала при усилении — это значит создать более мощный сигнал, график которого по форме был бы таким же, как и график слабого, усиливаемого сигнала. Иными словами, график усиливаемого сигнала и построенный в ином масштабе график усиленного сигнала (деления на вертикальной шкале нужно сжать во столько же раз, во сколько усиливается сигнал) должны быть одинаковыми (рис. 4).

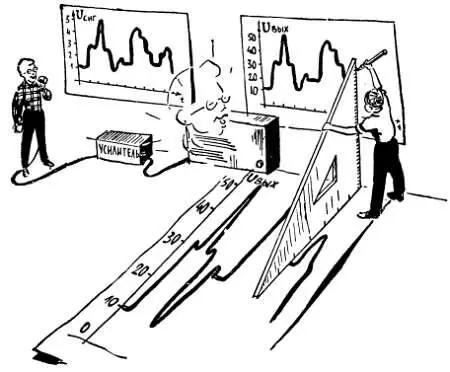

Рис. 4. Усилить сигнал — это значит создать более мощный сигнал, но с неизменной формой графика.

Теперь уже, пожалуй, можно определить, из каких основных узлов должен состоять любой электронный усилитель сигналов. Во-первых, в нем должен быть источник энергии, которая и пойдет на создание мощного, усиленного сигнала. Во-вторых, в усилителе должен быть своего рода копировальный аппарат — устройство, которое, используя энергию имеющегося источника и взяв за образец слабый усиливаемый сигнал, создаст по его подобию новый, мощный сигнал.

Здесь уместно такое сравнение. Представьте, что у вас есть маленькая скульптурка и вам хочется сделать такую же точно скульптуру больших размеров. Что для этого нужно?

Во-первых, нужен большой кусок глины или другого материала, из которого можно было бы слепить большую скульптуру.

Ну, а во-вторых, нужен скульптор, который сумеет, глядя на маленький образец, создать его большую копию из бесформенного куска. В электронном усилителе энергию, которую дает мощный источник, можно сравнить с большим куском глины, а «копировальный аппарат» должен делать примерно то же, что и скульптор в нашем примере.

Что касается источника энергии, то здесь дело обстоит просто: его роль прекрасно выполняет батарея или выпрямитель, дающий постоянный ток. Из постоянного тока сравнительно просто можно «лепить» самые сложные по форме сигналы. Был бы только «скульптор». А вот с ним-то дело обстоит намного сложнее.

Сейчас мы начнем поиски скульптора, начнем поиски устройства, которое может слепить из постоянного тока мощную копию слабого сигнала. Поиски в итоге приведут к транзистору: усиление сигнала, точнее, лепка мощного сигнала по образцу слабого, — это и есть главная роль, которую играет транзистор в электронной аппаратуре.

Конечная цель наших поисков недалека. Но не будем торопиться. Давайте пройдем свой путь, как подобает настоящим следопытам. Давайте внимательно присматриваться к дороге, при любой остановке задумываться, куда идти дальше, и, конечно, отмечать на карте все интересное, что встретится в пути.
