Рудольф Сворень - Шаг за шагом. Транзисторы

Под действием переменного напряжения в цепи диода пойдет пульсирующий ток — импульсы тока будут появляться только тогда, когда переменное напряжение приложено к диоду в прямом направлении. Иными словами, ток будет протекать лишь в течение одной половины периода переменного напряжения. Отсюда и название схемы — однополупериодный выпрямитель.

Спектр получившегося пульсирующего тока содержит гармоники с частотами, кратными частоте повторения импульсов f 1 . Первая гармоника имеет частоту f 1 , вторая в два раза более высокую частоту f 2 = 2 f 1 третья частоту f 3 = 3 f 1 и так далее. Амплитуды гармоник постепенно убывают — вторая оказывается слабее первой, третья слабее второй, и т. д. С помощью резонансных фильтров все эти гармоники можно выделить из пульсирующего тока, точно так же, как, пустив весь набор гармоник в общую цепь, в итоге можно получить сигнал сложной формы.

Кроме гармоник, в получившемся пульсирующем токе I вып есть еще одна составляющая — постоянный ток I = . Появление этой постоянной составляющей связано с тем, что, хотя ток в цепи диода все время меняется, заряды толчками, импульсами двигаются всегда в одну сторону. Это постоянное смещение зарядов как раз и отображается постоянной составляющей I = . В то же время изменение тока, его пульсации отображаются всем набором гармоник.

Полупроводниковый диод в нашей схеме проводит огромную работу — он из простейшего синусоидального сигнала создает очень сложный сигнал с богатым спектром, с большим числом гармоник. В некоторых схемах такое преобразование спектра сигнала используется довольно широко. Однако в выпрямителях все получившиеся гармоники — это отходы. Здесь из всей продукции полупроводникового диода нужна только постоянная составляющая I = .

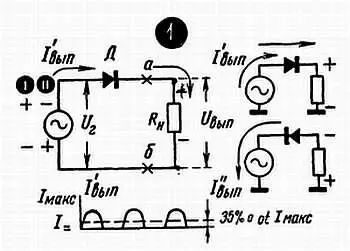

В однополупериодной схеме постоянная составляющая I = сравнительно невелика — не более 35 % амплитуды импульса тока I макс (рис. 27— 1 ).

рис. 27 —1

В то же время есть схемы, в которых I = оказывается вдвое больше — почти 70 % амплитуды импульса. В этих схемах для получения выпрямленного тока используются оба полупериода переменного напряжения, и называются такие схемы двухполупериодными. Никаких принципиальных отличий между одно- и двухполупериодными схемами нет. Можно сказать, что двухполупериодная схема — это своего рода остроумный фокус, гениальная шутка давно забытого конструктора.

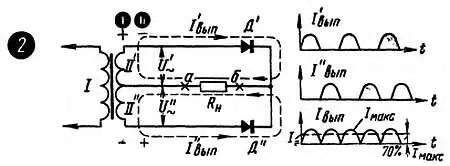

Одна из двухполупериодных схем — она так и называется двухполупериодной — фактически представляет собой два однополупериодных выпрямителя, включенных так, что они работают поочередно и пропускают свои выпрямленные токи через общую нагрузку в одном и том же направлении (рис. 27— 2 ). У каждого выпрямителя, у каждой половинки такой схемы свой собственный источник переменного напряжения, своя вторичная обмотка трансформатора — II' и II" . Практически для удобства намотки это одна вторичная обмотка, дающая удвоенное напряжение, от середины которой сделан отвод.

рис. 27 —2

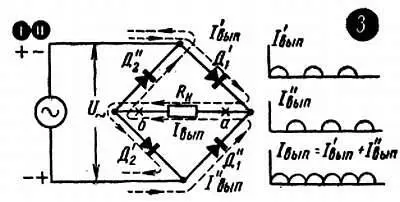

В другом двухполупериодном выпрямителе — его схема (рис. 27— 3 ) называется мостовой или мостиковой — только один источник переменного напряжения, но благодаря двум дополнительным диодам и здесь удается использовать оба полупериода для создания тока I = . В обеих этих двухполупериодных схемах постоянная составляющая выпрямленного тока достигает почти 70 % от I макс .

рис. 27 —3

Нагрузкой всех наших выпрямителей, как видно из схем, является некое условное сопротивление R н . Практически же нагрузкой могут быть анодные или накальные цепи радиоламп, электродвигатель, транзисторный усилитель, обмотка электромагнита, заряжаемый аккумулятор, измерительный прибор и другие потребители.

До сих пор вместе с постоянной составляющей, которая нужна нагрузке, мы пропускали через нее и все переменные составляющие импульсного тока, все его гармоники. В некоторых случаях гармоники не вредят делу, но чаще их нельзя пускать в нагрузку — от выпрямителя, как правило, требуется «чистый» постоянный ток. Отделение переменных составляющих от постоянной осуществляется с помощью электрических фильтров.
