Н. — Такое поведение обратной связи, очевидно, очень ценно, так как служит прекрасным средством экономии.

Л. — Я вижу, что возможность снижения денежных расходов помирила тебя с обратной связью. Заметь попутно, что даже если ты и не захочешь ею пользоваться, ты все равно обязан смириться с ее невидимым присутствием.

Н. — Что это за таинственность?

Л. — Транзистору присуща внутренняя обратная связь, которая почти полностью отсутствует у ламп. Своим существованием она обязана сопротивлению коллекторного перехода, которое составляет несколько сотен килоом и оказывается включенным непосредственно между коллектором и базой.

Н. — Как проявляет себя эта внутренняя обратная связь?

Л. — Так же как только что рассмотренная параллельная обратная связь в схеме на рис. 61, б . Ее даже можно измерить; для этого нужно изменять напряжение коллектора и измерять возникающие изменения напряжения базы. Практически изменение напряжения u б в несколько тысяч раз меньше вызывающего его изменения напряжения u к . Иначе говоря, коэффициент внутренней обратной связи имеет в среднем величину 0,05 %. Его обозначают греческой буквой μ (ми) или чаще символом h 12 .

Н. — Я благодарен тебе за то, что ты оставил мне возможность дать определение коэффициента внутренней обратной связи: μ = Δu б / Δu к . Но так как величина μ очень мала, то влиянием внутренней обратной связи, наверно, можно пренебречь.

Л. — Да, при условии, что сопротивление нагрузки мало по сравнению с выходным сопротивлением, что на практике часто и бывает.

Н. — Ты, очевидно, догадываешься, Любознайкин, что я горю желанием перейти к изучению практических схем. Я обещал своему дяде Жюлю собрать усовершенствованный транзисторный приемник, который он мог бы взять с собой в Африку, где он хочет полечить свой ревматизм. Я намереваюсь сделать двухкаскадный усилитель низкой частоты. Могу ли я сделать общую обратную связь на оба каскада, подав напряжение с выхода на вход?

Л. — Да, однако в транзисторных схемах не следует делать обратную связь больше чем на два каскада, так как из-за внутренних емкостей, о которых я тебе только что говорил, в каждом каскаде происходит дополнительный сдвиг фазы. И если сделать обратную связь больше чем на два каскада, то дополнительный сдвиг может оказаться настолько большим, что заранее не узнаешь, какую фазу в результате получишь.

Н. — Иначе говоря, появится риск получить вместо отрицательной обратной связи положительную.

Л. — И в этом нет ничего удивительного… Но вот схема, которая должна тебе понравиться (рис. 62). В ней как раз два низкочастотных каскада с резистивно-емкостной связью. С выхода через конденсатор С мы снимаем с помощью резисторов R 1 и R 2 часть напряжения, чтобы подать его на эмиттер первого транзистора.

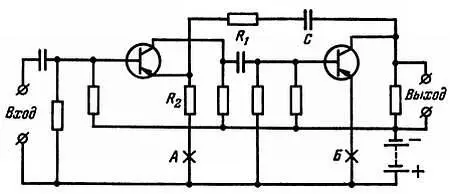

Рис. 62. Смешанная (последовательно-параллельная) схема обратной связи, охватывающей два каскада усилителя низкой частоты.

Н. — Ну и что дальше? Почему не на базу, как мы делали это в схеме с одним каскадом?

Л. — Потому что каждый каскад переворачивает фазу. Поэтому после двух каскадов сигнал должен совпадать по фазе с напряжением, приложенным ко входу. Значит, не может быть и речи о подаче выходного напряжения на базу (вместо отрицательной обратной связи мы получили бы ужасное самовозбуждение). Подавая же напряжение с выхода на эмиттер, мы создадим благоприятную отрицательную обратную связь. А кроме того, резистор R 2 сам создаст в первом каскаде эффект последовательной обратной связи.

Н. — Чудесно! Вот схема, которая сделает моего дядю счастливым!
