Евгений Айсберг - Транзистор?.. Это очень просто!

Некоторые найдут в нашей книге то, что они уже знают, как, например, построение нагрузочной прямой или наилучшие условия передачи мощности. Тем лучше для них. Другим же, наоборот, придется напрячь свое воображение, чтобы понять использование характеристик, к чему мы часто прибегаем.

Пусть читатель не ищет полной и строгой теории транзисторов. Не следует также искать здесь и описания конструкции различных приборов.

Мы стремились помочь читателю понять принципы. Из всей массы понятий и сведений, отражающих бурно развивающуюся технику, мы старались выделить самое главное, оставив в стороне все, что кажется менее существенным.

Оба действующих лица, живой диалог которых заполняет страницы книги, не отличаются ни ученостью, ни серьезностью. Они решительно придерживаются взглядов Монтескье, утверждавшего, что «серьезность — счастье глупцов». Поэтому будем надеяться, что, изучая эти страницы, читатель получит двойное удовольствие: развлекаясь — постигать новое. Этого блага мы ему и желаем.

Е. Айсберг

Любознайкин— молодой преподаватель радиоэлектроники, некогда изучивший основы радиотехники с помощью своего дяди Радиоля; он всегда готов удовлетворить любознательность своего друга…

… Незнайкин— первый ученик Любознайкина. Их беседы изложены в книгах «Радио?.. Это очень просто!», «Телевидение?.. Это очень просто!» и «Радио и телевидение?.. Это очень просто!», где можно убедиться, что если Незнайкину иногда не хватает элементарных знаний, то как бы в качестве компенсации этого недостатка он наделен необычайной понятливостью. В настоящее время Незнайкин работает монтажником на заводе, выпускающем радиоприемники.

Невозможно понять работу транзисторов, не углубив предварительно некоторых познаний в физике и химии относительно строения атома и соединений атомов. К этому и стремятся наши друзья в своей первой беседе.

Содержание: Полупроводники. Принцип работы и преимущества транзистора. Влияние температуры на транзисторы. Пределы по частоте и по мощности. Молекулы. Атомы. Протоны, нейтроны и электроны. Распределение электронов по оболочкам. Ионизация. Валентное число. Кристаллическая решетка.

Любознайкин. — Рад видеть тебя, дорогой друг. Хорошо ли ты провел отпуск?

Незнайкин. — Увы, нет.

Л. — Погода была неблагоприятной, облачное небо или море разбушевалось?

Н. — Совсем нет, в этом отношении мне повезло — погода была идеальная. Но на пляже не было никакой возможности отдохнуть, так как повсюду отдыхающие гремели своими транзисторными приемниками. Перекличка безголосых певичек и мотивы диких танцев подвергли мои нервы жестокому испытанию. А в довершение всего я, желая понять, как эти транзисторные приемники могут наделать столько шума, попытался читать книги, которые помогли бы мне понять теорию и вопросы применения… и ничего в них не понял!

Л. — Я понимаю твое огорчение. Но пусть твое самолюбие не страдает: поверь мне, транзисторы не такая простая штука! Открывая Международный конгресс по транзисторам, который в мае 1959 г. состоялся в Лондоне, лорд Хейлшем сказал, «что даже в наиболее развитых в промышленном отношении странах один из десяти тысяч человек не сможет объяснить, что такое транзистор или даже что такое полупроводник».

Н. — Это меня утешает, тем более что, как мне кажется, я могу сказать, что такое полупроводник.

Л. — Незнайкин, браво! Ну, выкладывай свои познания.

Н. — Ну, начнем хотя бы с того, что полупроводник должен иметь сопротивление, во много раз большее, чем у проводников, и значительно меньшее, чем у диэлектриков.

Л. — Правильно, но это слишком общее определение. Чтобы быть более точными, скажем, что у такого полупроводника, как германий (который в основном используется для производства транзисторов), удельное сопротивление в 30 миллионов раз больше, чем у меди, и в миллион миллионов раз меньше, чем у стекла (рис. 1).

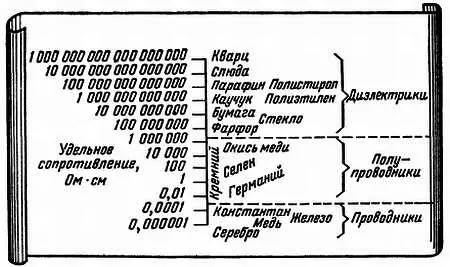

Рис. 1. Распределение важнейших проводниковых, полупроводниковых и диэлектрических материалов в зависимости от их удельного сопротивления. Здесь видно, что удельное сопротивление полупроводников изменяется в очень широких пределах и они занимают довольно широкую область.
