Евгений Айсберг - Транзистор?.. Это очень просто!

Н. — А что случится с нашим кристаллическим обществом, если одна из семей будет иметь лишь трех детей, иначе говоря, если в кристалл полупроводника ввести атомы, имеющие на внешней оболочке только три электрона?

Л. — Разразившийся скандал будет ничуть не меньше, чем в случае со слишком многочисленными семьями. Этот трехвалентный атом образует валентные связи с тремя соседними атомами, а в районе четвертого атома образуется брешь, или дырка, которую легко мог бы заполнить какой-нибудь посторонний электрон (рис. 12).

Рис. 12. Здесь в кристаллической решетке полупроводника имеется трехвалентный примесный атом, который стремится притянуть к себе электрон от соседнего атома.

Н. — Короче говоря, эта семья с тремя детьми всемерно стремится усыновить четвертого, чтобы следовать традиции племени или, вернее, чтобы сообразоваться с его общей организацией. Но если она «позаимствует» этого ребенка у чужой семьи, то у последней в свою очередь образуется дырка.

Л. — Разумеется, и это движение заимствований или похищений детей может даже перемещаться с одного конца кристалла на другой.

Н. — Если, как я предполагаю, к кристаллу приложить напряжение.

Л. — Очевидно. Но проследи внимательно, что происходит в этом случае (рис. 13).

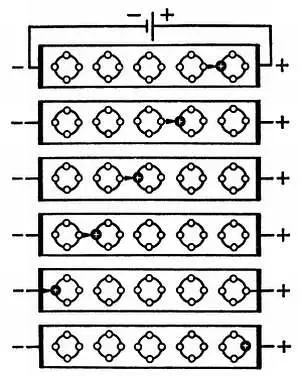

Рис. 13. В полупроводнике типа ртрехвалентный примесный атом захватывает электрон соседнего атома полупроводника, оставляя там дырку, которая в свою очередь заполняется электроном, оторвавшимся от соседнего атома, и т. д.

Придя с той стороны, где находится отрицательный полюс, электрон заполнил дырку трехвалентного атома. Следовательно, электрон приблизился к положительному полюсу, тогда как новая дырка образовалась в соседнем атоме, расположенном ближе к отрицательному полюсу. Затем происходит это же явление. Новая дырка в свою очередь заполняется электроном, приблизившимся таким образом к положительному полюсу, а образовавшаяся за этот счет дырка оказалась еще ближе к отрицательному полюсу. И когда в итоге такого путешествия электрон достигает положительного полюса, откуда он направляется в источник тока, дырка достигает отрицательного полюса, где она заполняется электроном, поступившим из источника тока.

Н. — Значит, когда электроны, как им полагается, направляются к положительному полюсу, дырки перемещаются к отрицательному полюсу, как если бы они были частицами с положительными зарядами.

Л. — Да, действительно, все происходит так, как если бы в полупроводнике с трехвалентными примесями положительные заряды, противоположные электронам, перемещались от положительного полюса к отрицательному.

Н. — Таким образом, дырки следуют по условно принятому направлению электрического тока от положительного полюса к отрицательному, тогда как электроны движутся в обратном направлении. Но можно ли сказать, что здесь мы имеем электрический ток, созданный положительными зарядами?

Л. — А почему бы и нет? Не надо только забывать, что дырка представляет собой лишь свободное место, предназначенное для электрона.

Н. — Я предполагаю, что полупроводник, содержащий трехвалентные примеси, должен принадлежать к типу р (от слова positive — положительный).

Л. — Да, так его и называют. И раз уж ты сейчас настроен серьезно поразмыслить, может быть, ты скажешь мне, что происходит с атомами примеси, когда электроны с соседних атомов заполняют их дырки.

Н. — Они становятся отрицательно заряженными ионами, потому что количество электронов стало больше количества их протонов… Весьма любопытно, что в полупроводнике типа n примеси ионизируются положительно, а в полупроводнике типа р — отрицательно.
