Евгений Айсберг - Цветное телевидение?.. Это почти просто!

Для этого используют явление параллакса; вот тут-то уж поистине справедливо, что несчастье одних служит счастьем для других. Очень близко к экрану на пути электронов устанавливают маску с проделанными в ней отверстиями. Исходящие из трех пушек три электронных луча, проходя через одно отверстие, неизбежно попадают на экран в трех разных точках. Достаточно, чтобы в этих точках они попали на таблетки из соответствующих люминофоров (рис. 33).

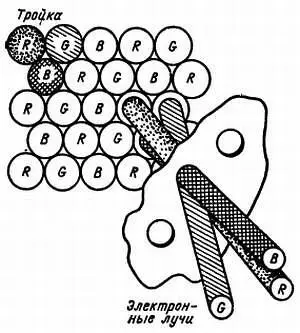

Рис. 33. Схематическое изображение хода электронных лучей в цветной электронно-лучевой трубке.

Лучи R, Gи Впроходят через отверстия в маске и попадают на соответствующие участки люминофора.

Эта заключительная часть речи была преисполнена величия и математической строгости. Последовавшая за нею тишина нарушалась лишь гудением блоков питания и потрескиванием больших электронно-лучевых трубок.

Один из студентов пробормотал в пробивающиеся усы: «надо сделать».

Не ожидая неизбежной реакции аудитории, демонстратор энергично подхватил:

— Да, это нужно сделать!

А это не так легко, потому что помимо несовпадения первичных изображений (ведь все три одноцветных изображения страдают некоторым трапецеидальным искажением), которое приходится корректировать батареей постоянных магнитов и катушек, изменяющих траекторию электронов, имеется риск возникновения погрешности чистоты, которая отсутствует в системах с тремя кинескопами. Это происходит, когда электроны заставляют светиться люминофор чужого цвета. Тогда для повышения точности стрельбы нужно повернуть вот это магнитное кольцо.

Он повернул кольцо на соседнем работающем кинескопе, и все увидели, как на изображении неба появилось фиолетовое пятно, а в нижней части изображения — зеленое.

Пока он производил эти эксперименты, профессор добросовестно рассматривал «препарированный» кинескоп, затем он спросил:

— Сколько отверстий в маске?

— Столько же, из скольких точек состоит телевизионное изображение, разлагаемое на 625 строк, или примерно 400 000.

Один из студентов спросил: «А что происходит с электроном, который не попадает в отверстие»?

— Это наиболее типичный случай, — ответил демонстратор. — Прозрачность сетки равна всего лишь 15 %. Это означает, что 85 % излучаемых электронными пушками электронов не участвует в создании изображения, потому что они не точно направлены в соответствующие отверстия. Вот почему ток высокого напряжения велик (1 ма), а напряжение достигает 25 кв, и вы, конечно, понимаете, что для его регулирования требуется мощный каскад.

Ответив таким образом на заданный вопрос, демонстратор взял большую катушку индуктивности, намотанную на плексигласовое кольцо, и включил ее в розетку осветительной сети.

— Теперь через эту катушку протекает сетевой ток; следовательно, вокруг нее существует переменное магнитное поле; вы знаете, что такое поле может изменить направление электронного луча. Это поле очень мало, и его воздействие на геометрию изображения на черно-белом кинескопе едва заметно, но в цветном масочном кинескопе даже небольшого отклонения траектории электронов достаточно для искажения цветов, так как электронный луч, который, например, должен попасть на таблетку люминофора красного цвета, отклонится в сторону и попадет на зеленый или синий участок.

Демонстратор поднес катушку к экрану, и на нем появились многоцветные линии. Не перемещая катушки, он отключил ее от сети.

— И вот! Стальные части телевизора и, в частности, маска кинескопа намагнитились, и отрегулировать чистоту цвета больше невозможно. Даже земное магнитное поле намагничивает кинескоп, и регулировку чистоты и сходимости можно производить только тогда, когда телевизор находится на своем постоянном месте в комнате в постоянных условиях по отношению к внешнему (земному или искусственному) магнитному полю. Теперь смотрите внимательно, я размагничу кинескоп.

Он вновь включил катушку в сеть и сделал перед экраном несколько круговых движений, постепенно удаляясь от телевизора. Когда он был достаточно далеко от телевизора и когда цветные муаровые полосы исчезли, он повернул плоскость катушки перпендикулярно плоскости экрана и выключил ток. Затем он повернулся к группе и сказал с печальной улыбкой:

— Если вам впоследствии придется размагничивать цветные телевизоры, никогда не делайте этого так, как я… Прежде всего нужно снять с руки часы. В противном случае их также необходимо размагнитить!
