Евгений Айсберг - Цветное телевидение?.. Это почти просто!

Когда вся группа собралась около него, он начал свой рассказ:

— Теперь мы войдем в совершенно новый зал — его всего лишь неделю тому назад открыли для посетителей. Это Отдел специальных электронно-лучевых трубок и методов воспроизведения цветных телевизионных изображений.

Он открыл дверь, и группа вошла в новый зал. Экскурсовод запер дверь, прошел через расступившуюся перед ним группу и указал на стоящее в зале устройство внушительных размеров. Как только он заговорил, студенты немедленно смолкли.

— Все вы знакомы с принципами цветного телевидения; вы также знаете, что в приемнике на выходе декодирующего устройства мы получаем три видеосигнала, которые соответственно представляют красный, зеленый и синий цвета, содержащиеся в цветном изображении.

Он выдержал паузу. Стоящие напротив него студенты утвердительно кивнули головами; в это время профессор, высоко подняв бровь, внимательно разглядывал студентов, выясняя, нет ли среди них лентяя, который не сумел воспользоваться его поучительными уроками и до сих пор остался в неведении относительно этих элементарных понятий цветного телевидения. Экскурсовод продолжил свои объяснения:

— Первой приходит в голову идея использовать три таких же кинескопа, как в черно-белом телевизоре, подавая на них соответственно сигналы R, G и В . Если перед кинескопом, на который подается сигнал R , поставить красный фильтр, перед кинескопом, получающим сигнал G — зеленый фильтр, а перед третьим кинескопом — синий фильтр, то получим три изображения в основных цветах; для получения полного цветного изображения достаточно совместить оптическим способом эти три первичные изображения (рис. 28).

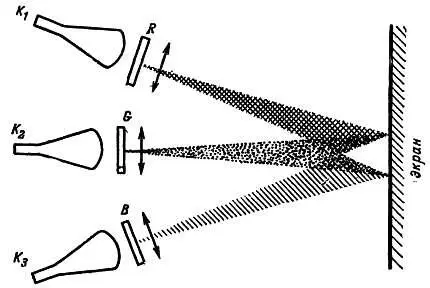

Рис. 28. Проектор с тремя электронно-лучевыми трубками. Изображения с трубок K 1, К 2и К 3окрашиваются фильтрами R, Gи Bи проецируются тремя объективами на общий экран.

Снова тридцать голов склонились в знак понимания. Молодой человек чувствовал себя в своей стихии; он полюбил эту небольшую группу слушателей и был счастлив иметь возможность объяснить этим девственным умам то, что сам он постиг несколько лет тому назад.

— Один из способов совмещения первичных изображений заключается в использовании трех проекционных кинескопов и в проецировании с помощью объективов трех полученных изображений на общий экран.

Он нажал кнопку на пульте, у которого стоял; зал постепенно погрузился в темноту, и его белый халат причудливо выделялся на сером фоне аппаратуры. Все головы повернулись к экрану, который медленно разворачивался в нескольких метрах от установки. Цветное изображение очаровательной молодой женщины в соломенной шляпке появилось на экране. Экскурсовод неожиданно нажал две кнопки сразу, и женщина вдруг стала вся зеленой. Дружный взрыв смеха приветствовал такую метаморфозу; профессор, улыбаясь, шепнул студентам «тихо». Демонстратор подождал, пока шум уляжется, и продолжал:

— То, что вас так позабавило, представляет собой зеленую составляющую цветного изображения. Я выключил видеосигналы красного и синего. Теперь посмотрите одну синюю составляющую, а затем одну красную… и, наконец, полное цветное изображение.

Эксперимент был весьма убедительным. Однако один студент попросил слова: «Почему вдоль соломенной шляпки идет кайма зеленого цвета?».

И так как все засмеялись, а профессор нахмурил брови, он сразу же раскаялся, что задал нелепый вопрос. Демонстратор взглянул на изображение и повернулся к аудитории.

— Вы указали на постоянную проблему воспроизведения цветных изображений. Это то, что называют недостатком наложения, или, как чаще говорят, сходимости. Вы легко это поймете; мои три кинескопа со своими объективами нацелены на экран так, чтобы их оптические оси сходились вместе в центре этого экрана. Но если кинескоп, экран которого параллелен экрану, дает изображение строго прямоугольной формы, то у двух других вследствие параллакса изображение получается несколько искаженным — оно имеет трапецеидальную форму (рис. 29). Поэтому мы вынуждены «предварительно искажать» изображения двух крайних кинескопов посредством электрического воздействия на их системы развертки и так отрегулировать эту коррекцию, чтобы во всех точках экрана геометрия проецируемых изображений была строго идентичной.
