Как видишь, задающий генератор управляет генераторами строчных и кадровых синхронизирующих сигналов. Эти сигналы в свою очередь управляют генераторами отклоняющих токов, обеспечивающих развертку изображения в передающей телевизионной трубке. Эти же сигналы синхронизации подводятся к схеме, где они смешиваются с предварительно усиленными видеосигналами.

Таким образом получают сложную совокупность изменений напряжений, где напряжения, характеризующие яркость элементов каждой строки, чередуются с напряжениями, управляющими обратным ходом луча по строкам и кадрам. Этими сложными напряжениями и модулируют колебания несущей. После мощного усиления эти модулированные колебания поступают в передающую антенну, чтобы создать соответствующие волны.

Н. — На твоей схеме имеются также блоки, выдающие строчные и кадровые гасящие сигналы. Они управляются соответствующими сигналами синхронизации и соединены с модулятором передающей телевизионной трубки.

Я предполагаю, что их роль заключается в том, чтобы сделать этот электрод достаточно отрицательным, чтобы электронный луч оказался существенно ослабленным и не смог при обратном ходе «прочитать» соответствующие элементы изображения.

Л. — Совершенно верно. Благодаря этим устройствам передающая телевизионная трубка «закрывает глаза» на то время, когда луч совершает обратный ход по строкам и кадрам.

И уж раз мы заговорили о «глазах», то запомни, что для оператора, работающего с передающей телевизионной камерой, сделан специальный видоискатель, который по своей конструкции совершенно не похож на видоискатель фотоаппарата. В телевизионной камере устанавливается не оптический, а электронный видоискатель: это очень упрощенный телевизионный приемник. Он получает видеосигналы и отклоняющие токи непосредственно с соответствующих блоков передатчика. Пользуясь этим видоискателем, оператор видит точно такое же изображение, каким оно появляется перед телезрителями.

Н. — Раз уж ты начал говорить о телезрителях, мне было бы приятно, наконец, в самой общей форме узнать, как устроены телевизионные приемники. Я предполагаю наличие некоторой аналогии между радио- и телевизионными приемниками.

Л. — Само собой разумеется. В телевизоре слабые токи очень высокой частоты, наводимые волнами в антенне, сначала усиливаются, а затем подаются на преобразователь частоты (рис. 202).

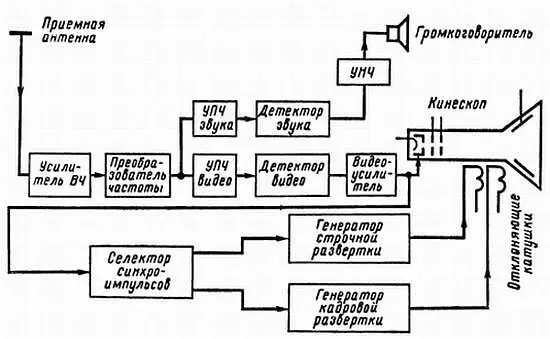

Рис. 202. Структурная схема телевизора.

Н. — Следовательно, телевизоры, как и радиоприемники, устроены по принципу супергетеродина.

Л. — Да, но в телевизорах промежуточная частота намного выше. Если в радиоприемниках для приема передач на длинных и средних волнах эта частота ниже 500 кГц, то в телевизорах она достигает нескольких десятков мегагерц.

H. — Почему она такая высокая?

Л. — Потому что промежуточная частота должна передать полосу видеочастот, составляющую несколько мегагерц.

Н. — На твоей очень упрощенной схеме я вижу, что после преобразователя частоты имеются, во-первых, УПЧ изображения и, во-вторых, УПЧ звука. Чем вызывается это разделение?

Л. — Разве ты забыл, что звук передается несущей частотой, отстоящей на несколько мегагерц от частоты, передающей видеосигналы? Так, в советских передатчиках, работающих с разложением на 625 строк, несущая частота звука на 6,5 МГц выше несущей видеочастоты.

Н. — Теперь я понимаю, что на выходе преобразователя частоты разделяются на ПЧ звука и ПЧ изображения.

Л. — Вот почему УПЧ звука настроен на 31,5 МГц, а УПЧ изображения — на 38,0 МГц.

Н. — Это объясняет четкое разделение сигналов звука и изображения. Первые после усиления в УПЧ детектируются, проходят УНЧ и подаются на громкоговоритель. Что же касается видеосигналов, то я вижу, что они также усиливаются в УПЧ, затем детектируются, усиливаются на собственной видеочастоте и подаются на модулятор электронно-лучевой трубки с целью управления интенсивностью электронного луча (изменения яркости и свечения элементов экрана).
