Евгений Айсберг - Радио и телевидение?.. Это очень просто!

Любознайкин. — Широкая полоса модулирующих частот требует использования волн, имеющих частоты в несколько десятков раз более высокие. Во время одной из предыдущих бесед мы назвали полосы частот, соответствующие используемым в телевидении очень коротким волнам.

Н. — И мы видели, что производится амплитудная модуляция, так как частотная модуляция привела бы к еще большему расширению полосы частот.

Я предполагаю, что наиболее яркие элементы изображения поднимают амплитуду до пикового значения несущей волны, а черные элементы уменьшают ее до нуля.

Л. — Твое предположение близко к истине. Но гамма яркостей простирается не от нуля до амплитуды, которую несущая волна имеет при отсутствии модуляции, а от 25 % этой амплитуды до ее максимального значения. Ниже этих 25 % располагается, если можно так выразиться, область ультрачерного.

Н. — А почему бы для отражения всей гаммы яркостей не использовать полностью всю амплитуду? Для чего служит эта четверть пиковой амплитуды, находящаяся ниже уровня черного?

Л. — Там размещают сигналы синхронизации, управляющие обратным движением луча по строкам и полукадрам. Ты прекрасно понимаешь, что во время обратного хода электронный луч, просматривающий изображение в передающей телевизионной трубке, не должен «прочитывать» яркостей строк. А в приемнике электронный луч, возвращающийся в исходное положение после просмотра строки или полукадра, не должен оставлять на экране светящегося следа.

Н. — Это напоминает мне процесс письма. Дойдя до конца строки или страницы, я приподнимаю перо и только после этого возобновляю работу…

Итак, вся гамма яркостей характеризуется тремя четвертями амплитуды несущей волны.

Л. — Ты прав. Кроме того, Незнайкин, если во Франции и Бельгии модуляция положительная, то в других странах, например в Советском Союзе, Англии, США, она отрицательная.

Н. — Что ты под этим подразумеваешь?

Л. — В этих странах модуляция осуществляется так, что чем ярче элемент изображения, тем меньше амплитуда соответствующих ему колебаний волны. Иначе говоря, выдаваемый передающей телевизионной трубкой сигнал при воздействии на несущую волну больше или меньше снижает ее амплитуду. Таким образом, в европейском стандарте с четкостью 625 строк наиболее яркие белые участки изображения соответствуют примерно одной десятой пикового значения амплитуды, а темные — 75 % этой амплитуды.

Н. — Я догадываюсь, что ультрачерное размещается между 75 и 100 %. А обратный ход луча после просмотра строки или полукадра происходит как раз в то время, когда сигнал находится в зоне ультрачерного.

Л. — Во всех стандартах стремятся сделать так, чтобы сигналы синхронизации размещались между уровнями черного и ультрачерного.

Н. — А какова форма этих сигналов? Описывая генераторы пилообразных сигналов, ты говорил о «синхронизирующих импульсах».

Л. — Действительно, это очень короткие и почти прямоугольные сигналы. Строчные сигналы состоят из одного импульса, длительность которого в десяток раз короче общего времени, затрачиваемого лучом на прохождение прямого и обратного хода по строке. Перед этим импульсом и после него подаются гасящие сигналы — горизонтальные площадки, расположенные на уровне черного. Предшествующая импульсу площадка намного короче тон, которая следует за ним.

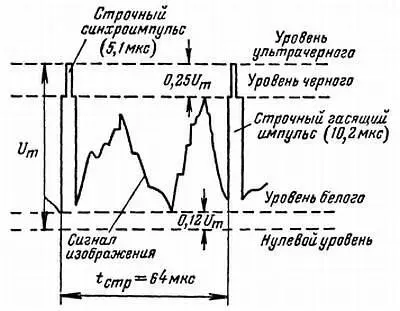

Я нарисовал тебе кривую, характеризующую изменение амплитуды модулированной волны во время движения луча по строке и во время сигналов синхронизации. Время, указанное в микросекундах, соответствует советскому стандарту с четкостью 625 строк (рис. 198).

Рис. 198. Форма видеосигналов и соответствующие значения яркости.
