... и функциональности некоторых зарубежных и отечественных цифровых микросхем

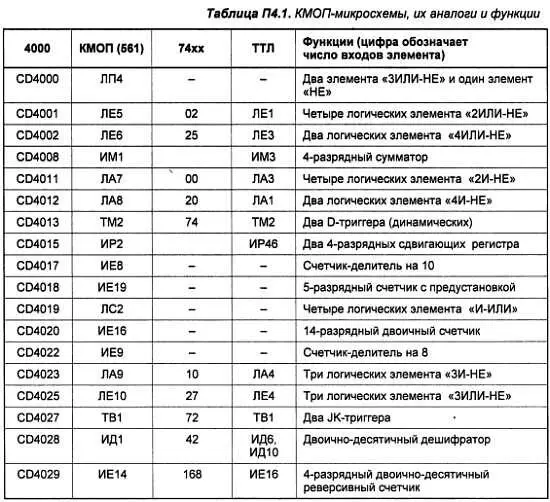

В табл. П4.1 приведены основные микросхемы «классической» КМОП-серии, их отечественные аналоги, полные или функциональные аналоги из серии 74, включающей в себя как быстродействующие КМОП-микросхемы (с буквой С в наименовании), так и ТТЛ, а также отечественные функциональные ТТЛ-аналоги из серий 155 (133), 555, 533, 1555, 1533 и др. Следует отметить, что всего в серии 74 представлено около полутора десятков различных технологий, но одинаковые по функциональности микросхемы в различных сериях называются одинаково. Не все микросхемы имеются во всех исполнениях — так, полные аналоги 4049/4050 имеются только в серии НС, в то же время дешифратор 74хх247(ИД18) существует только в ТТЛ-исполнении. CD4056 (561ИД5) не является его полным аналогом, т. к. имеет дополнительные выводы для управления ЖКИ или люминесцентного индикатора переменным напряжением и т. д.

* В быстродействующей КМОП-версии не существует. Рекомендуется заменять на 514ИД1/2 (MSD047/MSD101).

** Для аналоговых сигналов предпочтительнее использовать 590КН2/КН5/КН13.

Кроме приведенных в таблице, и 4000-я серия, и, тем более, разновидности 74-й включают в себя еще очень много типов микросхем, здесь приведены только те, которые имеют аналоги в отечественной «классической» 561-й серии (за исключением ряда микросхем, выполняющих арифметические функции, ввиду потери ими актуальности). Часто приводимая в справочниках серия 54 есть та же 74-я, но в военном исполнении, с повышенным температурным диапазоном. О соответствии отечественных и импортных КМОП-серий говорилось в главе 15 .

Прочерк в таблице для микросхем ТТЛ и 74-й серии означает, что для данной микросхемы «классической» КМОП-серии прямых функциональных ТТЛ-аналогов не существует. Однако это вовсе не означает, что микросхем, выполняющих аналогичные функции, в ТТЛ и быстродействующей КМОП вообще нет. Так, в этих сериях нет микросхемы, аналогичной CD4000 (два элемента «ЗИЛИ-НЕ» и один элемент «НЕ»), но есть микросхема ЛЕ4 (74хх27), содержащая три элемента «3ИЛИ-НЕ», которые могут выполнять те же функции. Для некоторых типов, как для упомянутой CD4056, функциональный аналог приведен неполный: ПУ4 и 74НС4050 имеют обычный двухтактный выход, а ЛП4 и 74хх17 — с открытым коллектором, еще сложнее ситуация с некоторыми счетчиками. Поэтому при замене «классических» КМОП-микросхем на их быстродействующие аналоги и, тем более, на ТТЛ-микросхемы всегда следует сверяться с техническими описаниями.

CD4xxx — наименование серии 4000, принятое в фирме Fairchild Semiconductor, МСИххх — в фирме Motorola. У других фирм могут быть свои префиксы, например, SN4xxx — у Texas Instruments, HCC или HCF — у фирмы ST Microelectronics, HEF — у Philips и NXP. Микросхемы серии 74НС Texas Instruments выпускает также с префиксом SN, Fairchild — с префиксом ММ, остальные с префиксом М или вовсе без префикса. Еще разнообразнее правила в отношении 74АС, кроме того, все эти правила действуют не всегда, — так, имеются микросхемы с префиксом CD, но производства не Fairchild, а других фирм (например, Texas Instruments или Philips).

Отечественное НПО «Интеграл» выпускает лицензионные микросхемы 74-й серии с префиксом IN. Сами обозначения микросхем в серии остаются одинаковыми независимо от префикса.

Разработчики электронных приборов — большие любители сокращений, которые нередко приводят без дополнительных пояснений. Некоторые из часто встречающихся английских аббревиатур расшифровываются в табл. П5.1.

Далее приведен перевод некоторых терминов, часто встречающихся в технической документации. Термины, вошедшие в русский язык в оригинальном звучании или близком к нему (transistor, resistor, logic, timer, emitter и т. п.) и потому понятные без перевода, за некоторыми исключениями не приводятся. Не приводятся также термины и сокращения, подробно рассмотренные в тексте соответствующих глав (SRAM, DRAM, EEPROM и т. п.).
