Конечно, во многих моделях могут быть и другие органы управления — скажем, кнопка для переворота (инвертирования) сигнала, или «лупа» для выделения интересного участка, или клемма для подачи пилообразного напряжения развертки от внешнего источника, но вы с ними легко разберетесь по ходу дела.

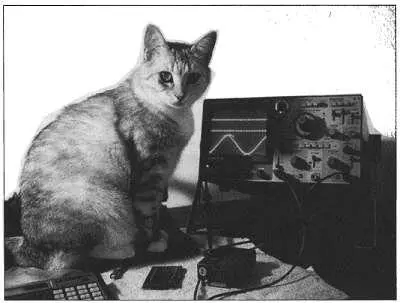

Проверить осциллограф просто — надо схватиться рукой за щуп, и тогда вы увидите на экране наведенную помеху от бытовой электросети частотой 50 Гц. Если вы ее не видите, 99 % за то, что вы забыли отключить заземление входа после настройки положения луча (такое часто случается).

С электрической точки зрения осциллограф представляет собой вольтметр, т. е. имеет высокое входное сопротивление (стандартно — 1 МОм, хотя есть специальные высокочастотные осциллографы, которые имеют входное сопротивление 50 Ом, естественно, они для наших целей не годятся), поэтому наводка от сети и других помех может быть весьма значительна. Если такое входное сопротивление все же слишком мало (что бывает при исследовании схем с очень малыми токами), то следует использовать прилагаемый к осциллографу или приобретаемый отдельно щуп с делителем 1:10. При этом входное сопротивление возрастает соответственно до 10 МОм, а величину сигнала на экране нужно умножить на 10. Этим же щупом следует пользоваться, если требуется исследовать сигналы высокого напряжения, например, сетевого (220 В), т. к. обычно имеющейся шкалы не хватает, и большая часть сигнала сверху и снизу при использовании простого щупа окажется за пределами экрана. Производители не рекомендуют насиловать входной усилитель такими высокими напряжениями, и, хотя лично мне ни разу не удавалось сжечь вход осциллографа, все же к рекомендациям изготовителей нужно прислушиваться.

* * *

При подсоединении щупа к исследуемой схеме нужно помнить, что корпус осциллографа «заземлен», т. е. соединен с общим проводом щупа, потому он не должен касаться корпусов источников питания и других приборов — довольно часто бывает, что нужно разглядеть сигнал не относительно общего провода схемы, а, скажем, относительно шины питания.

При исследовании узлов, напрямую связанных с бытовой сетью 220 В, нужно соблюдать особую осторожность — осциллограф обязательно должен стоять на сухом изолирующем основании, ни в коем случае не касаться каких-либо металлических предметов (скажем, корпуса стоящего рядом компьютера) и за его металлические части, включая элементы щупа, ни в коем случае нельзя браться руками! Если вам придется проводить подобные операции, то последовательность их проведения такая:

1. Отключить питающее схему напряжение (обязательно оба сетевых провода).

2. Надежно подсоединить щуп к измеряемой схеме, используя зажимы-крокодилы и следя за тем, чтобы они не касались проводников и держались как можно прочнее.

3. Включить напряжение, держа руки подальше, и наблюдать сигнал.

4. При необходимости изменения параметров развертки, усиления и синхронизации внимательно следить за тем, чтобы в ажиотаже не задеть «крокодилы» и не коснуться металлических частей корпуса.

5. При необходимости перенести щупы в другое место схемы снова полностью выключить питание и повторить операции.

* * *

Все здесь сказанное относилось к простейшим аналоговым осциллографам. Их функций вам будет хватать во всех случаях, описанных в этой книге. В настоящее время выпускаются, однако, и более навороченные модели. Прежде всего это многоканальные и многолучевые осциллографы, которые позволяют увидеть одновременно два и более сигналов в разных точках схемы — фактически это несколько отдельных осциллографов в одном корпусе и с раздельным управлением, обычно за исключением синхронизации, которая устанавливается по одному из входных каналов (по выбору). Это бывает очень удобно, если нужно, например, рассмотреть сдвиг по времени одного из сигналов относительно другого. Излишне говорить, что такие приборы заметно дороже обычных, причем многолучевые лучше многоканальных, т. к. у них на самом деле несколько независимых лучей, в то время как многоканальные лишь имитируют независимость — у них просто разные входы по Y быстро-быстро переключаются между собой, управляя на самом деле одним и тем же лучом.

Еще более интересными являются запоминающие осциллографы, которые позволяют получить моментальный «снимок» одноразового процесса, скажем, всплеска напряжения в схеме. В настоящее время такие осциллографы исключительно цифровые, и функция запоминания у них — лишь одна из многих других. О цифровых осциллографах я здесь подробно говорить не буду — если финансовые возможности вам позволяют, обязательно приобретите, т. к. они позволяют делать все то же, что и аналоговые, и умеют еще много такого, что аналоговым недоступно — например, показывать точное значение напряжения сигнала и времени от начала развертки в произвольной точке осциллограммы. Нет у них и никаких проблем с синхронизацией.
